Kabelrinne MKS-Magic® 110 A2 3050 | 100 | 110 | 1 | nein | edelstahl | Edelstahl, rostfrei 1.4301 | blank, nachbehandelt

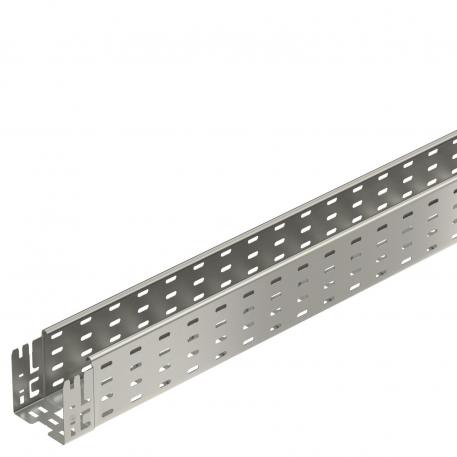

Kabelrinne MKS-Magic® 110 A2

Art.Nr. 6059190 | EAN 4012195831150

Art.Nr. / Typ

Länge	3050 mm

Breite

Höhe	110 mm

Blechstärke	1 mm

Funktionserhalt	nein

Farbe	edelstahl

Werkstoff	Edelstahl, rostfrei 1.4301

Oberfläche	blank, nachbehandelt

Produktbeschreibung

Produktbeschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.

Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Blechstärke	1 mm
Dimension	110x100x3050
Farbe	edelstahl
Funktionserhalt	nein
Magnetische Schirmdämpfung mit Deckel	50 dB
Magnetische Schirmdämpfung ohne Deckel	20 dB
Mit Oberteil	nein

Montagelochung im Boden	ja
NATO Lochbild	nein
Nutzlänge	3000 mm
Nutzquerschnitt	10800 mm²
Nutzquerschnitt	108 cm²
Oberfläche	blank, nachbehandelt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Weitspann-Ausführung	nein
Werkstoff	Edelstahl, rostfrei 1.4301

Abmessungen

Breite	100 mm
Höhe	110 mm
Länge	3050 mm

Maß B	100 mm
Maß L	30 mm
Maß y	62 mm

Belastungen

Stützabstand 1,5m	2 kN/m
Stützabstand 2,0m	1,5 kN/m

Stützabstand 2,5m	1,07 kN/m
Stützabstand 3,0m	0,7 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	13,2277 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	13,2277 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

Belastungsdiagramm Kabelrinne Typ MKSM 110

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Blechstärke	Funktionserhalt	Farbe	Werkstoff	Oberfläche	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
MKSM 110 A2	3050 mm	100 mm	110 mm	1 mm	nein	edelstahl	Edelstahl, rostfrei 1.4301	blank, nachbehandelt	6059190	m	3 m	169,58 CHF Preis / 1 m
MKSM 120 A2	3050 mm	200 mm	110 mm	1 mm	nein	edelstahl	Edelstahl, rostfrei 1.4301	blank, nachbehandelt	6059194	m	3 m	207,33 CHF Preis / 1 m

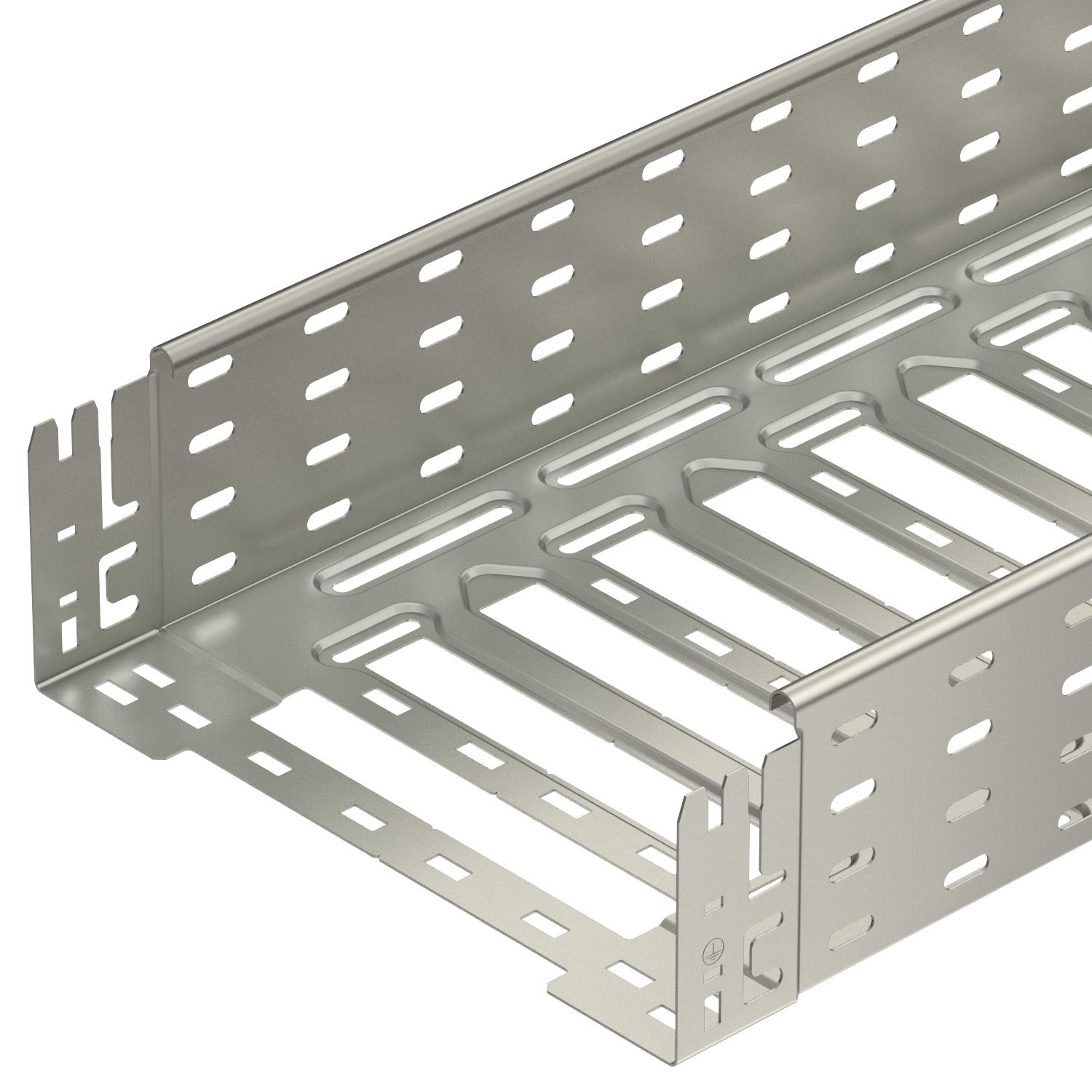

MKSM 130 A2	3050 mm	300 mm	110 mm	1 mm	nein	edelstahl	Edelstahl, rostfrei 1.4301	blank, nachbehandelt	6059196	m	3 m	251,39 CHF Preis / 1 m
MKSM 140 A2	3050 mm	400 mm	110 mm	1 mm	nein	edelstahl	Edelstahl, rostfrei 1.4301	blank, nachbehandelt	6059198	m	3 m	314,93 CHF Preis / 1 m
MKSM 150 A2	3050 mm	500 mm	110 mm	1 mm	nein	edelstahl	Edelstahl, rostfrei 1.4301	blank, nachbehandelt	6059200	m	3 m	336,69 CHF Preis / 1 m
MKSM 160 A2	3050 mm	600 mm	110 mm	1 mm	nein	edelstahl	Edelstahl, rostfrei 1.4301	blank, nachbehandelt	6059202	m	3 m	374,92 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Längsverbinder-Set Magic A2	KTSMV 110 A2	-----	6069134	Stück	1 Stück	63,48 CHF Preis / 1 Stück
90°-Bogen 110 A2	RB 90 110 A2	127 032 109	6036860	Stück	1 Stück	138,12 CHF Preis / 1 Stück
Anbau-Abzweigstück 110 A2	RAA 110 A2	127 031 009	6042345	Stück	1 Stück	80,31 CHF Preis / 1 Stück
T-Stück 110/100 A2	RT 110 A2	127 033 829	6038360	Stück	1 Stück	193,90 CHF Preis / 1 Stück
Deckel mit Drehriegel A2	DRL 100 A2	127 053 509	6052878	m	3 m	92,87 CHF Preis / 1 m
Trennsteg 110 A2	TSG 110 A2	-----	6062255	m	3 m	53,26 CHF Preis / 1 m
