Kabelleiter LG 60, 6 m VS FS 6000 | 500 | 1,5 | nein | Stahl | bandverzinkt

Kabelleiter LG 60, 6 m VS FS

Art.Nr. 6208636 | EAN 4012195064305

Art.Nr. / Typ

Länge	6000 mm

Breite

Holmstärke	1,5 mm

Funktionserhalt

Werkstoff	Stahl

Oberfläche	bandverzinkt

Produktbeschreibung

Produktbeschreibung

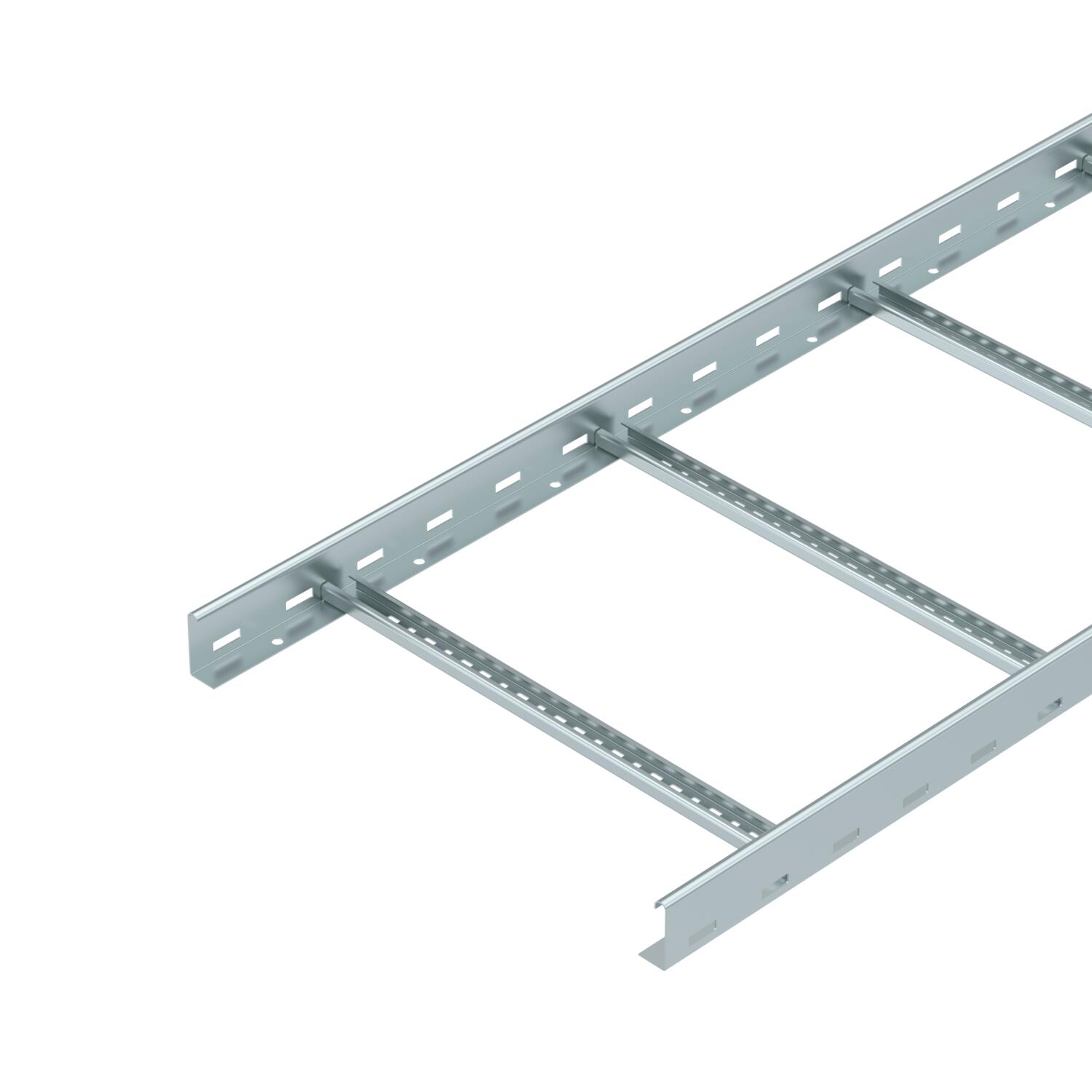

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.

Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.

Kabel können mit der passenden Bügelschelle Typ 2056 montiert werden.

Die Kabelleitern in den Breiten 200 mm bis 400 mm sind auch zulässig für die vertikale Montage als Steigeleiter in Anlagen mit elektrischem Funktionserhalt nach DIN 4102 Teil 12. Kabel können mit der für den Funktionserhalt zugelassenen Bügelschelle Typ 2056 M montiert werden.

Technische Daten

Technische Daten

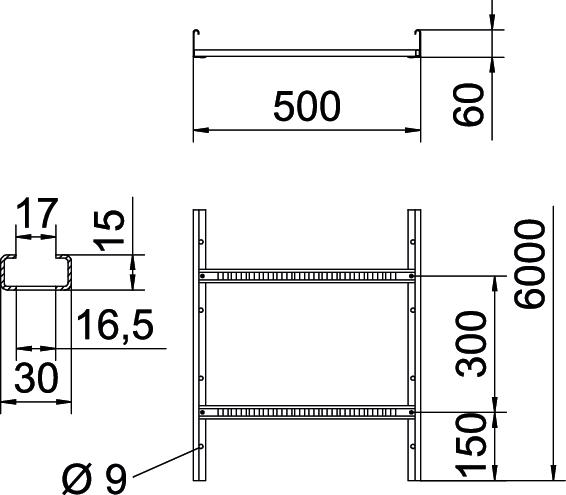

Abmessung	60x500x6000
Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Befestigung der Sprosse	blindgenietet
Breite	500 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	8,0761 kg CO2e / 1 Meter
Dimension	60x500x6000
Farbe	zink
Funktionserhalt	nein
Höhe	60 mm
Holmstärke	1,5 mm
Länge	6000 mm
Maß B	500 mm
Nutzquerschnitt	24800 mm²
Nutzquerschnitt	248 cm²

Oberfläche	bandverzinkt
Rostfreier Stahl, gebeizt	nein
Schlitzmaß Sprosse	16,50
Seitenlochung	ja
Sprossenabstand	300 mm
Stützabstand 1,5m	3,1 kN/m
Stützabstand 2,0m	2,25 kN/m
Stützabstand 2,5m	1,5 kN/m
Stützabstand 3,0m	1,1 kN/m
Stützabstand 3,5m	0,75 kN/m
Stützabstand 4,0m	0,45 kN/m
Stützabstand 4,5m	0,3 kN/m
Stützabstand 5,0m	0,15 kN/m
Weitspann-Ausführung	nein
Werkstoff	Stahl

Technische Daten

Belastungsdiagramm Kabelleiter Typ LG 60 VS

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	Werkstoff	Oberfläche	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
LG 620 VS 6 FS	6000 mm	200 mm	1,5 mm	ja	Stahl	bandverzinkt	6208627	m	6 m	39,59 CHF Preis / 1 m
LG 630 VS 6 FS	6000 mm	300 mm	1,5 mm	ja	Stahl	bandverzinkt	6208630	m	6 m	41,93 CHF Preis / 1 m
LG 640 VS 6 FS	6000 mm	400 mm	1,5 mm	ja	Stahl	bandverzinkt	6208633	m	6 m	44,26 CHF Preis / 1 m
LG 650 VS 6 FS	6000 mm	500 mm	1,5 mm	nein	Stahl	bandverzinkt	6208636	m	6 m	46,71 CHF Preis / 1 m
LG 660 VS 6 FS	6000 mm	600 mm	1,5 mm	nein	Stahl	bandverzinkt	6208639	m	6 m	49,33 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel mit Drehriegel FS	DRL 500 FS	127 013 069	6052509	m	3 m	76,40 CHF Preis / 1 m

Montagezubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Trennsteg 45 FS	TSG 45 FS	127 043 019	6062033	m	3 m	7,52 CHF Preis / 1 m
Klemmstück für Trennstegbefestigung A2	KS KL A2	127 008 079	6062284	Stück	30 Stück	197,32 CHF Preis / 100 Stück
Längsverbinder FS	LVG 60 FS	127 008 019	6208840	Stück	10 Stück	5,30 CHF Preis / 1 Stück
Schutzkappe 60	SKH 60 OR	127 008 359	6222537	Paar	40 Paar	5,07 CHF Preis / 1 Paar
Multifunktionsverbinder FS	LMFV 650 FS	127 098 139	6225716	Stück	1 Stück	65,16 CHF Preis / 1 Stück
