Kabelleiter LG 60, 3 m VS FS 3000 | 200 | 1,5 | ja | Stahl | bandverzinkt

Kabelleiter LG 60, 3 m VS FS

Art.Nr. 6208538 | EAN 4012195064022 | ELDAS-Nr. 127 010 659

Art.Nr. / Typ

Länge	3000 mm

Breite

Holmstärke	1,5 mm

Funktionserhalt

Werkstoff	Stahl

Oberfläche	bandverzinkt

Produktbeschreibung

Produktbeschreibung

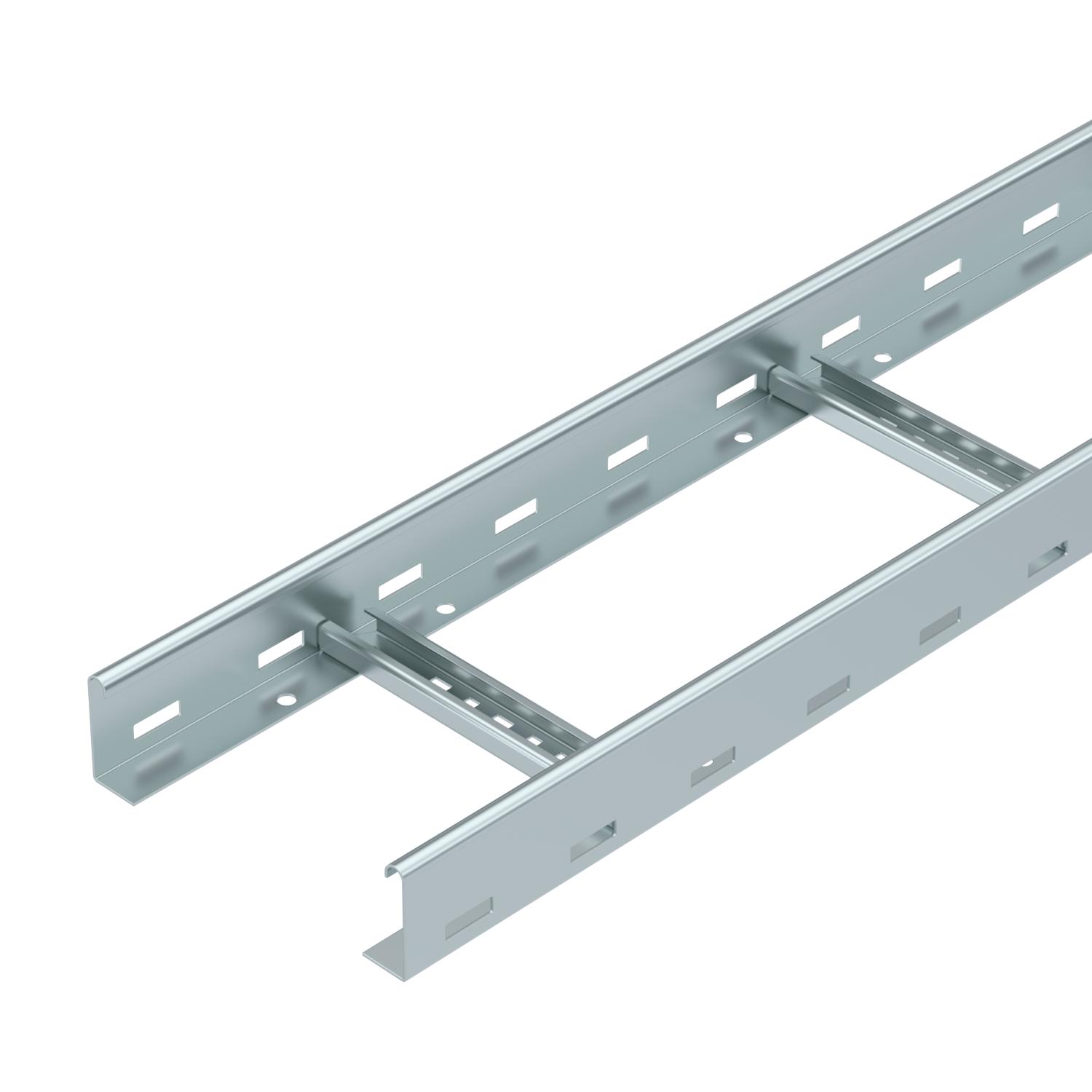

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Andere Breiten sind auf Anfrage erhältlich.

Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.

Kabel können mit der passenden Bügelschelle Typ 2056 montiert werden.

Die Kabelleitern in den Breiten 200 mm bis 400 mm sind auch zulässig für die vertikale Montage als Steigeleiter in Anlagen mit elektrischem Funktionserhalt nach DIN 4102 Teil 12. Kabel können mit der für den Funktionserhalt zugelassenen Bügelschelle Typ 2056 M montiert werden.

Technische Daten

Technische Daten

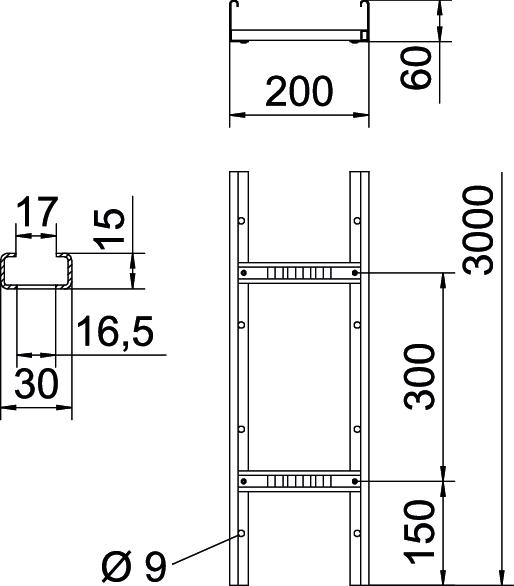

Abmessung	60x200x3000
Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Befestigung der Sprosse	blindgenietet
Brandschutz	Funktionserhalt Normtragekonstruktion
Breite	200 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	6,3963 kg CO2e / 1 Meter
Dimension	60x200x3000
Farbe	zink
Funktionserhalt	ja
Höhe	60 mm
Holmstärke	1,5 mm
Länge	3000 mm
Maß B	200 mm
Nutzquerschnitt	98 cm²
Nutzquerschnitt	9800 mm²

Oberfläche	bandverzinkt
Rostfreier Stahl, gebeizt	nein
Schlitzmaß Sprosse	16,50
Seitenlochung	ja
Sprossenabstand	300 mm
Stützabstand 1,5m	3,1 kN/m
Stützabstand 2,0m	2,25 kN/m
Stützabstand 2,5m	1,5 kN/m
Stützabstand 3,0m	1,1 kN/m
Stützabstand 3,5m	0,75 kN/m
Stützabstand 4,0m	0,45 kN/m
Stützabstand 4,5m	0,3 kN/m
Stützabstand 5,0m	0,15 kN/m
Weitspann-Ausführung	nein
Werkstoff	Stahl

Technische Daten

Belastungsdiagramm Kabelleiter Typ LG 60 VS

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	ja	Stahl	bandverzinkt	127 010 659	6208538	m	3 m	39,59 CHF Preis / 1 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	ja	Stahl	bandverzinkt	127 010 669	6208541	m	3 m	41,93 CHF Preis / 1 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	ja	Stahl	bandverzinkt	127 010 679	6208544	m	3 m	44,26 CHF Preis / 1 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	nein	Stahl	bandverzinkt	127 000 639	6208547	m	3 m	46,71 CHF Preis / 1 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	nein	Stahl	bandverzinkt	127 000 649	6208550	m	3 m	49,33 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel mit Drehriegel FS	DRL 200 FS	127 013 039	6052207	m	3 m	37,33 CHF Preis / 1 m

Montagezubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Trennsteg 45 FS	TSG 45 FS	127 043 019	6062033	m	3 m	7,52 CHF Preis / 1 m
Klemmstück für Trennstegbefestigung A2	KS KL A2	127 008 079	6062284	Stück	30 Stück	197,32 CHF Preis / 100 Stück
Längsverbinder FS	LVG 60 FS	127 008 019	6208840	Stück	10 Stück	5,30 CHF Preis / 1 Stück
Schutzkappe 60	SKH 60 OR	127 008 359	6222537	Paar	40 Paar	5,07 CHF Preis / 1 Paar

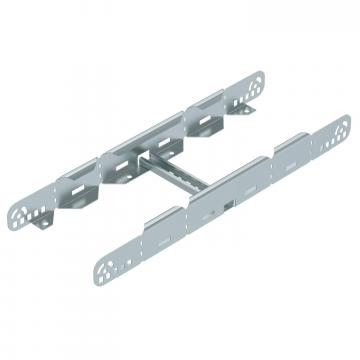

Multifunktionsverbinder FS	LMFV 620 FS	127 098 109	6225710	Stück	1 Stück	57,88 CHF Preis / 1 Stück
