Kabelleiter LCIS 60, 6 m C30 A4 6000 | 300 | 1,5 | nein

Kabelleiter LCIS 60, 6 m C30 A4

Art.Nr. 6207204 | EAN 4012196431977

Art.Nr. / Typ

Länge	6000 mm

Breite

Holmstärke	1,5 mm

Funktionserhalt	nein

Produktbeschreibung

Produktbeschreibung

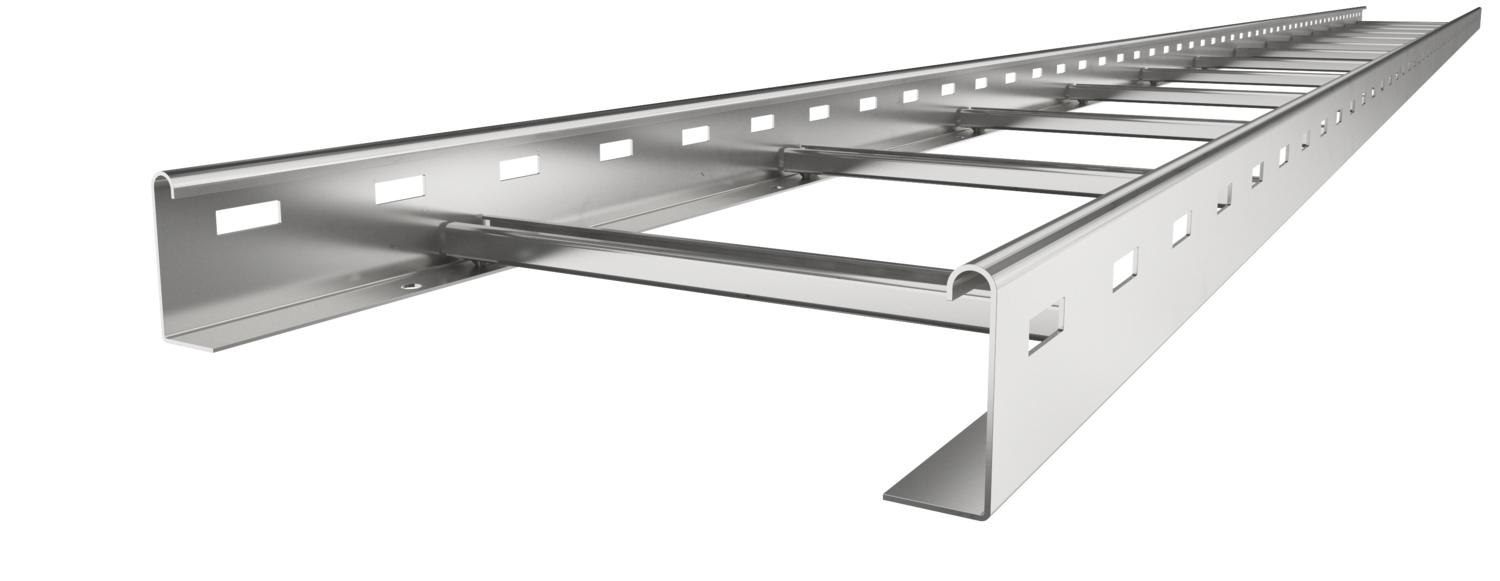

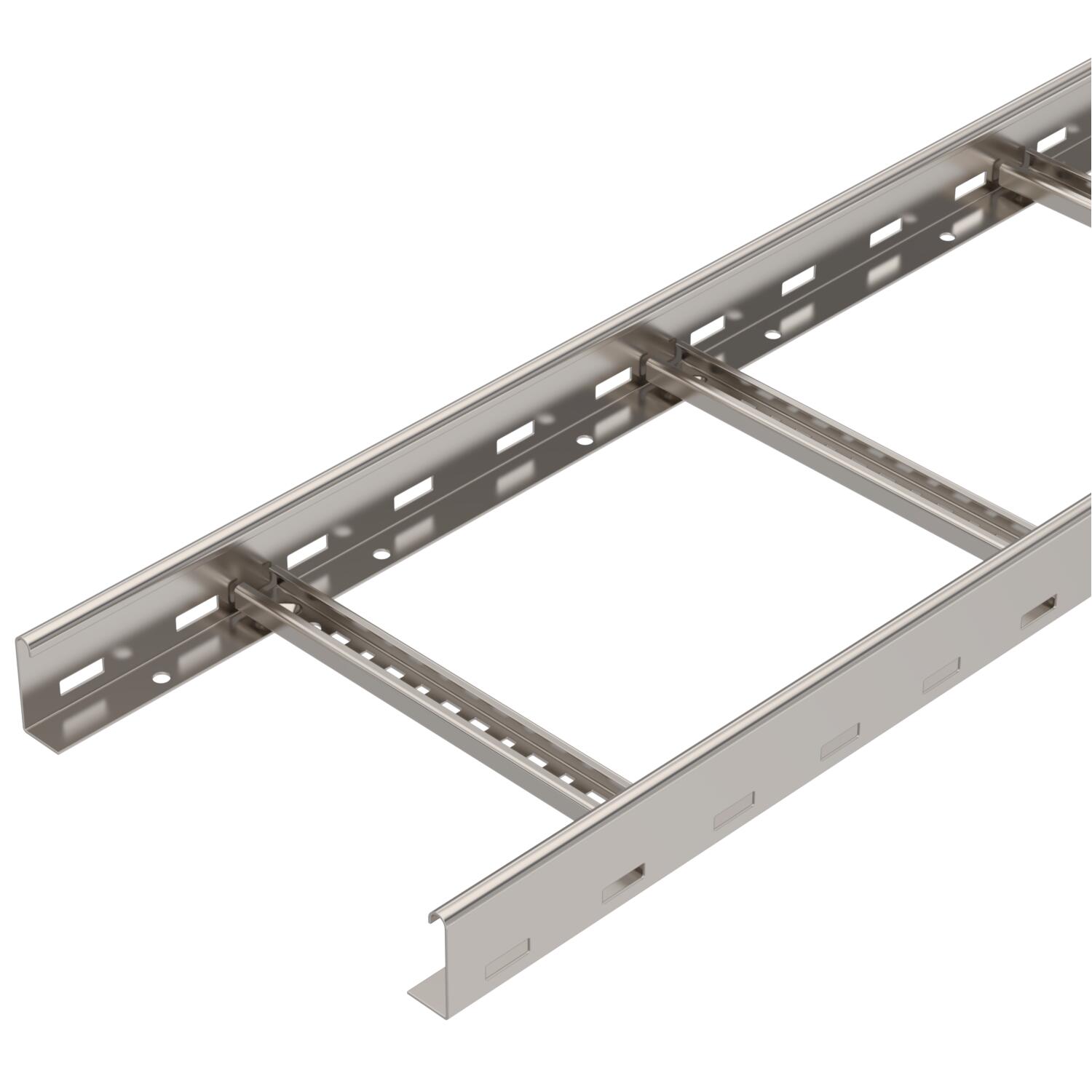

Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, passende Bügelschelle 2056 H-Fuß, Typ BS-H….
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.

Technische Daten

Technische Daten

Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Befestigung der Sprosse	geschweißt
Dimension	60x300x6000
Farbe	edelstahl
Funktionserhalt	nein
Holmstärke	1,5 mm
Nutzquerschnitt	12000 mm²
Nutzquerschnitt	120 cm²

Oberfläche	blank, nachbehandelt
Produktserie	LCIS-Serie
ROHS Konform	ja
Rostfreier Stahl, gebeizt	ja
Seitenlochung	ja
Sprossenabstand	300 mm
Weitspann-Ausführung	nein
Werkstoff	Edelstahl, rostfrei 1.4571

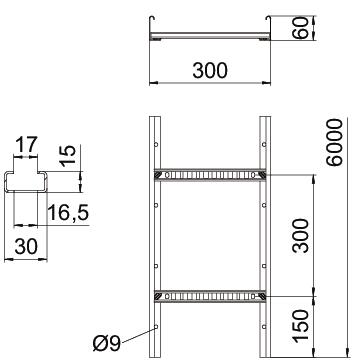

Abmessungen

Breite	300 mm
Höhe	60 mm
Länge	6000 mm

Maß B	300 mm
Schlitzmaß Sprosse	16,50

Belastungen

Stützabstand 1,5m	3,3 kN/m
Stützabstand 2,0m	2 kN/m
Stützabstand 2,5m	1,3 kN/m
Stützabstand 3,0m	1 kN/m

Stützabstand 3,5m	0,78 kN/m
Stützabstand 4,0m	0,4 kN/m
Stützabstand 4,5m	0,3 kN/m
Stützabstand 5,0m	0,2 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	14,7414 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	14,7414 kg CO₂e
Deklarierte Einheit	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit	1

Technische Daten

Belastungsdiagramm LCIS 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
LCIS 620 6 A4	6000 mm	200 mm	1,5 mm	nein	6207202	m	6 m	251,49 CHF Preis / 1 m
LCIS 630 6 A4	6000 mm	300 mm	1,5 mm	nein	6207204	m	6 m	259,52 CHF Preis / 1 m
LCIS 640 6 A4	6000 mm	400 mm	1,5 mm	nein	6207206	m	6 m	272,39 CHF Preis / 1 m
LCIS 650 6 A4	6000 mm	500 mm	1,5 mm	nein	6207208	m	6 m	292,68 CHF Preis / 1 m
LCIS 660 6 A4	6000 mm	600 mm	1,5 mm	nein	6207210	m	6 m	313,69 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel mit Drehriegel A4	DRL 300 A4	-----	6052983	m	3 m	243,03 CHF Preis / 1 m
Längsverbinder Kabelleitern A4	LVG 60 A4	-----	6208835	Stück	10 Stück	18,86 CHF Preis / 1 Stück
Winkelverbinder 60 A4	LWVG 60 A4	-----	6208891	Stück	10 Stück	19,59 CHF Preis / 1 Stück
Gelenkverbinder A4	LGVG 60 A4	-----	6208932	Stück	10 Stück	39,13 CHF Preis / 1 Stück
90°-Bogen 60 A4	LB 90 630 R3 A4	-----	6225104	Stück	1 Stück	394,75 CHF Preis / 1 Stück
T-Stück 60 A4	LT 630 R3 A4	-----	6225272	Stück	1 Stück	781,69 CHF Preis / 1 Stück
Anbau-Abzweigstück 60 A4	LAA 630 R3 A4	-----	6225896	Stück	1 Stück	703,71 CHF Preis / 1 Stück
Gelenkbogenelement 60 A4	LGBE 630 A4	-----	6225482	Stück	1 Stück	216,69 CHF Preis / 1 Stück
Schutzkappe 60	SKH 60 OR	127 008 359	6222537	Paar	40 Paar	5,16 CHF Preis / 1 Paar
Trennsteg 45 A4	TSG 45 A4	-----	6062028	m	3 m	43,17 CHF Preis / 1 m
