Passerella LCIS 110, 6 m C30 A4 6000 | 300 | 1,5 | no

Passerella LCIS 110, 6 m C30 A4

N. art. 6207204 | EAN 4012196431977

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella con bordo di altezza pari a 60 mm saldata, con pioli del profilato a C, larghi 30 mm con scanalatura verso l'alto. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	sì
Colore	acciaio inox
Dimensionee	60x300x6000
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato
Foratura laterale	sì
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4571

Sezione utile	120 cm²
Sezione utile	12000 mm²
Spessore longherone	1,5 mm
Superficie	non trattato, ulteriore trattamento
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Misure

Altezza	60 mm
Dimensione B	300 mm
Larghezza	300 mm

Lughezza.	6000 mm
Schlitzmaß Sprosse	16,50

Carichi

Distanza tra gli appoggi 1,5 m	3,3 kN/m
Distanza tra gli appoggi 2,0 m	2 kN/m
Distanza tra gli appoggi 2,5 m	1,3 kN/m
Distanza tra gli appoggi 3,0 m	1 kN/m

Distanza tra gli appoggi 3,5 m	0,78 kN/m
Distanza tra gli appoggi 4,0 m	0,4 kN/m
Distanza tra gli appoggi 4,5 m	0,3 kN/m
Distanza tra gli appoggi 5,0 m	0,2 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	14,7414 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	14,7414 kg CO2e / 1 Metro

Dati tecnici

Diagramma di carico passerella tipo LCIS 60

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LCIS 620 6 A4	6000 mm	200 mm	1,5 mm	no	6207202	m	6 m	251,49 CHF Prezzo / 1 m
LCIS 630 6 A4	6000 mm	300 mm	1,5 mm	no	6207204	m	6 m	259,52 CHF Prezzo / 1 m
LCIS 640 6 A4	6000 mm	400 mm	1,5 mm	no	6207206	m	6 m	272,39 CHF Prezzo / 1 m
LCIS 650 6 A4	6000 mm	500 mm	1,5 mm	no	6207208	m	6 m	292,68 CHF Prezzo / 1 m
LCIS 660 6 A4	6000 mm	600 mm	1,5 mm	no	6207210	m	6 m	313,69 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole A4	DRL 300 A4	-----	6052983	m	3 m	243,03 CHF Prezzo / 1 m
Giunto longitudinale A4	LVG 60 A4	-----	6208835	pz	10 pz	18,86 CHF Prezzo / 1 pz
Giunto angolare 60 A4	LWVG 60 A4	-----	6208891	pz	10 pz	19,59 CHF Prezzo / 1 pz
Giunto snodato A4	LGVG 60 A4	-----	6208932	pz	10 pz	39,13 CHF Prezzo / 1 pz

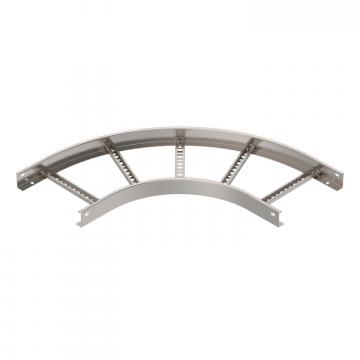

Curva 90° 60 A4	LB 90 630 R3 A4	-----	6225104	pz	1 pz	394,75 CHF Prezzo / 1 pz
Raccordo a T 60 A4	LT 630 R3 A4	-----	6225272	pz	1 pz	781,69 CHF Prezzo / 1 pz
Derivazione laterale 60 A4	LAA 630 R3 A4	-----	6225896	pz	1 pz	703,71 CHF Prezzo / 1 pz
Elemento per curve snodate 60 A4	LGBE 630 A4	-----	6225482	pz	1 pz	216,69 CHF Prezzo / 1 pz
Calotta di protezione 60	SKH 60 OR	127 008 359	6222537	Coppia	40 Coppia	5,16 CHF Prezzo / 1 Coppia
Separatore 45 A4	TSG 45 A4	-----	6062028	m	3 m	43,17 CHF Prezzo / 1 m
