Kabelleiter LCIS 60, 3 m C30 FT 3000 | 500 | 1,5 | nein

Kabelleiter LCIS 60, 3 m C30 FT

Art.Nr. 6209727 | EAN 4012196431762

Art.Nr. / Typ

Länge	3000 mm

Breite

Holmstärke	1,5 mm

Funktionserhalt	nein

Produktbeschreibung

Produktbeschreibung

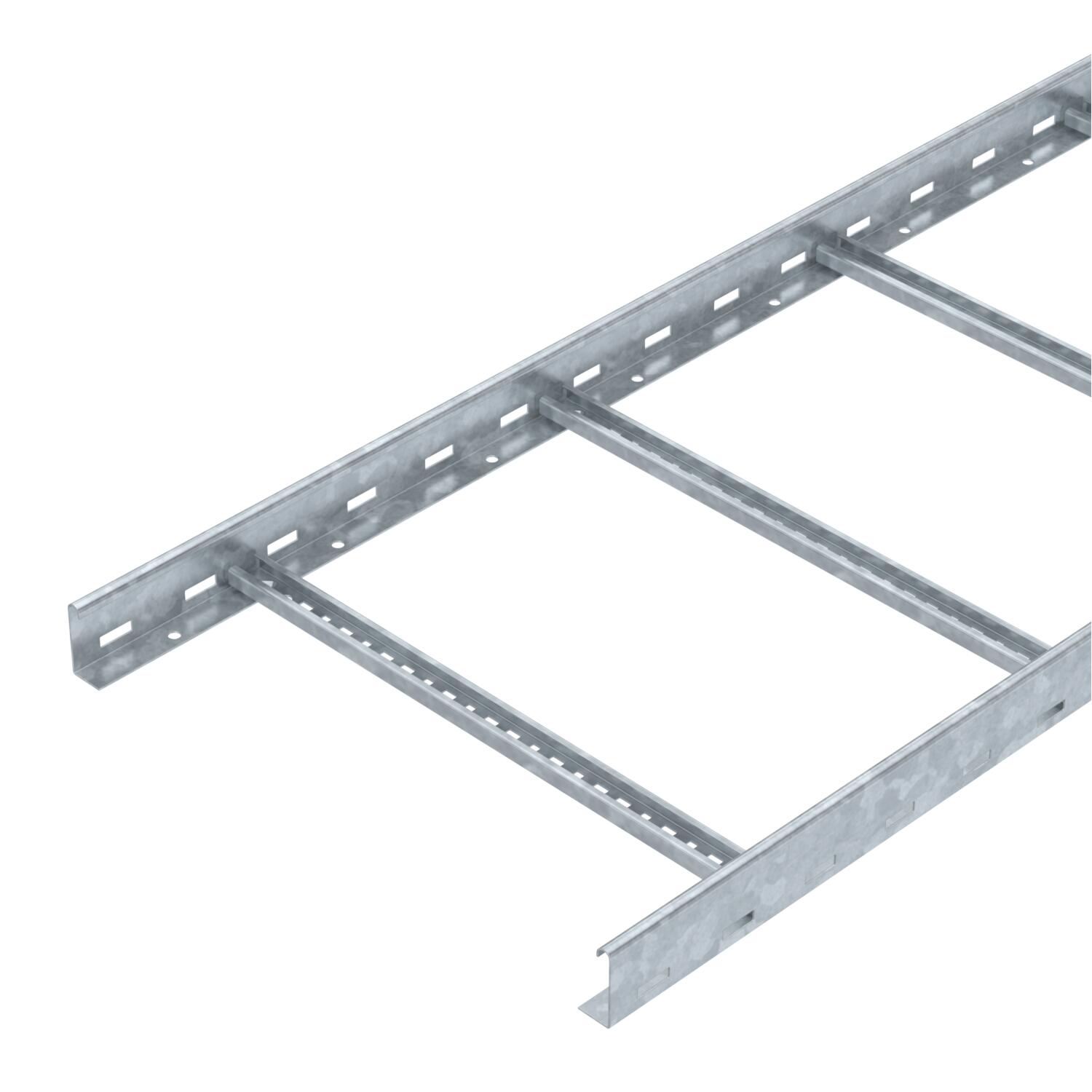

Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30 Profilsprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, passende Bügelschelle 2056 H-Fuß, Typ BS-H….
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.

Technische Daten

Technische Daten

Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Befestigung der Sprosse	geschweißt

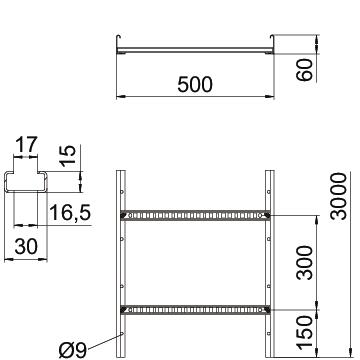

Dimension	60x500x3000
Farbe	zink
Funktionserhalt	nein
Holmstärke	1,5 mm
Nutzquerschnitt	200 cm²
Nutzquerschnitt	20000 mm²

Oberfläche	tauchfeuerverzinkt
Produktserie	LCIS-Serie
ROHS Konform	ja
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Sprossenabstand	300 mm
Weitspann-Ausführung	nein
Werkstoff	Stahl

Abmessungen

Breite	500 mm
Höhe	60 mm
Länge	3000 mm

Maß B	500 mm
Schlitzmaß Sprosse	17,00

Belastungen

Stützabstand 1,5m	3,3 kN/m
Stützabstand 2,0m	2 kN/m
Stützabstand 2,5m	1,3 kN/m
Stützabstand 3,0m	1 kN/m

Stützabstand 3,5m	0,78 kN/m
Stützabstand 4,0m	0,4 kN/m
Stützabstand 4,5m	0,3 kN/m
Stützabstand 5,0m	0,2 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	8,0247 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	8,0247 kg CO₂e
Deklarierte Einheit	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit	1

Technische Daten

Belastungsdiagramm LCIS 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	nein	6209719	m	3 m	56,78 CHF Preis / 1 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	nein	6209721	m	3 m	62,89 CHF Preis / 1 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	nein	6209723	m	3 m	67,54 CHF Preis / 1 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	nein	6209725	m	3 m	72,23 CHF Preis / 1 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	nein	6209727	m	3 m	75,53 CHF Preis / 1 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	nein	6209729	m	3 m	79,19 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel mit Drehriegel FT	DRL 500 FT	-----	6051448	m	3 m	109,96 CHF Preis / 1 m
Längsverbinder Kabelleitern FT	LVG 60 FT	127 058 019	6208843	Stück	10 Stück	6,72 CHF Preis / 1 Stück
Gelenkverbinder FT	LGVG 60 FT	127 058 069	6208944	Stück	10 Stück	20,66 CHF Preis / 1 Stück
Dehnungsverbinder	LDVG 60 FT	-----	6208970	Stück	2 Stück	22,51 CHF Preis / 1 Stück
Multifunktionsverbinder FT	LMFV 650 FT	127 098 189	6225736	Stück	1 Stück	94,33 CHF Preis / 1 Stück
90°-Bogen 60 FT	LB 90 650 R3 FT	127 004 049	6225068	Stück	1 Stück	288,87 CHF Preis / 1 Stück
T-Stück 60 FT	LT 650 R3 FT	127 066 389	6225236	Stück	1 Stück	576,91 CHF Preis / 1 Stück
Anbau-Abzweigstück 60 FT	LAA 650 R3 FT	-----	6225876	Stück	1 Stück	489,37 CHF Preis / 1 Stück
Gelenkbogenelement 60 FT	LGBE 650 FT	-----	6225476	Stück	1 Stück	145,74 CHF Preis / 1 Stück
Schutzkappe 60	SKH 60 OR	127 008 359	6222537	Paar	40 Paar	5,16 CHF Preis / 1 Paar
Auflagewinkel	LAW FT	-----	6221513	Stück	10 Stück	10,55 CHF Preis / 1 Stück
Anschlussstück FT	LAS 60 FT	-----	6221378	Stück	10 Stück	9,64 CHF Preis / 1 Stück
Trennsteg 45 DD	TSG 45 DD	127 063 669	6062321	m	3 m	15,74 CHF Preis / 1 m
Eckblech DD	LEB 25 DD	-----	6221216	Stück	1 Stück	58,07 CHF Preis / 1 Stück
Eckblech DD	LEB 50 DD	-----	6221259	Stück	1 Stück	83,49 CHF Preis / 1 Stück
Auflageblech	LALB 50 FT	-----	6221882	Stück	1 Stück	76,53 CHF Preis / 1 Stück
Abgangsblech FT	LAB 50 FT	-----	6220460	Stück	1 Stück	80,64 CHF Preis / 1 Stück
Einlegeblech DD	ELB-L 50 DD	-----	6103364	m	3 m	82,68 CHF Preis / 1 m
