Kabelleiter LCIS 60, 3 m C30 FT 3000 | 300 | 1,5 | nein

Kabelleiter LCIS 60, 3 m C30 FT

Art.Nr. 6209723 | EAN 4012196431748

Art.Nr. / Typ

Länge	3000 mm

Breite

Holmstärke	1,5 mm

Funktionserhalt	nein

Produktbeschreibung

Produktbeschreibung

Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30 Profilsprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ BS-H....
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.

Technische Daten

Technische Daten

Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Befestigung der Sprosse	geschweißt
Breite	300 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	6,7838 kg CO2e / 1 Meter

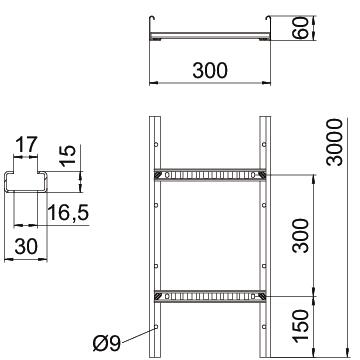

Dimension	60x300x3000
Farbe	zink
Funktionserhalt	nein
Höhe	60 mm
Holmstärke	1,5 mm
Länge	3000 mm
Maß B	300 mm
Nutzquerschnitt	12000 mm²
Nutzquerschnitt	120 cm²
Oberfläche	tauchfeuerverzinkt

Rostfreier Stahl, gebeizt	nein
Schlitzmaß Sprosse	17,00
Seitenlochung	ja
Sprossenabstand	300 mm
Stützabstand 1,5m	3,3 kN/m
Stützabstand 2,0m	2 kN/m
Stützabstand 2,5m	1,3 kN/m
Stützabstand 3,0m	1 kN/m
Stützabstand 3,5m	0,78 kN/m
Stützabstand 4,0m	0,4 kN/m
Stützabstand 4,5m	0,3 kN/m
Stützabstand 5,0m	0,2 kN/m
Weitspann-Ausführung	nein
Werkstoff	Stahl

Technische Daten

Belastungsdiagramm LCIS 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	nein	6209719	m	3 m	55,75 CHF Preis / 1 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	nein	6209721	m	3 m	61,75 CHF Preis / 1 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	nein	6209723	m	3 m	66,31 CHF Preis / 1 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	nein	6209725	m	3 m	70,92 CHF Preis / 1 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	nein	6209727	m	3 m	74,16 CHF Preis / 1 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	nein	6209729	m	3 m	77,75 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel mit Drehriegel FT	DRL 300 FT	-----	6051383	m	3 m	68,29 CHF Preis / 1 m
Längsverbinder FT	LVG 60 FT	127 058 019	6208843	Stück	10 Stück	6,60 CHF Preis / 1 Stück
Gelenkverbinder FT	LGVG 60 FT	127 058 069	6208944	Stück	10 Stück	20,28 CHF Preis / 1 Stück
Dehnungsverbinder	LDVG 60 FT	-----	6208970	Stück	2 Stück	22,10 CHF Preis / 1 Stück
Multifunktionsverbinder FT	LMFV 630 FT	127 098 169	6225732	Stück	1 Stück	85,90 CHF Preis / 1 Stück
90°-Bogen 60 FT	LB 90 630 R3 FT	127 004 029	6225064	Stück	1 Stück	241,17 CHF Preis / 1 Stück
T-Stück 60 FT	LT 630 R3 FT	127 066 369	6225232	Stück	1 Stück	529,01 CHF Preis / 1 Stück
Anbau-Abzweigstück 60 FT	LAA 630 R3 FT	-----	6225872	Stück	1 Stück	443,11 CHF Preis / 1 Stück
Gelenkbogenelement 60 FT	LGBE 630 FT	-----	6225472	Stück	1 Stück	139,34 CHF Preis / 1 Stück
Schutzkappe 60	SKH 60 OR	127 008 359	6222537	Paar	40 Paar	5,07 CHF Preis / 1 Paar
Auflagewinkel	LAW FT	-----	6221513	Stück	10 Stück	10,36 CHF Preis / 1 Stück
Anschlussstück FT	LAS 60 FT	-----	6221378	Stück	10 Stück	9,46 CHF Preis / 1 Stück
Trennsteg 45 DD	TSG 45 DD	127 063 669	6062321	m	3 m	15,45 CHF Preis / 1 m
Eckblech DD	LEB 25 DD	-----	6221216	Stück	1 Stück	57,02 CHF Preis / 1 Stück
Eckblech DD	LEB 50 DD	-----	6221259	Stück	1 Stück	81,97 CHF Preis / 1 Stück
Auflageblech	LALB 30 FT	-----	6221866	Stück	1 Stück	65,16 CHF Preis / 1 Stück
Abgangsblech FT	LAB 30 FT	-----	6220444	Stück	1 Stück	66,99 CHF Preis / 1 Stück
Einlegeblech DD	ELB-L 30 DD	-----	6103356	m	3 m	62,09 CHF Preis / 1 m
