Gitterrinne GR-Magic® 55 A4 3000 | 600 | 55 | 4,8 | 265 | nein

Gitterrinne GR-Magic® 55 A4

Art.Nr. 6001099 | EAN 4012195166139 | ELDAS-Nr. 127 022 179

Art.Nr. / Typ

Länge	3000 mm

Breite

Höhe	55 mm

Draht-Durchmesser

Nutzquerschnitt

Funktionserhalt

Produktbeschreibung

Produktbeschreibung

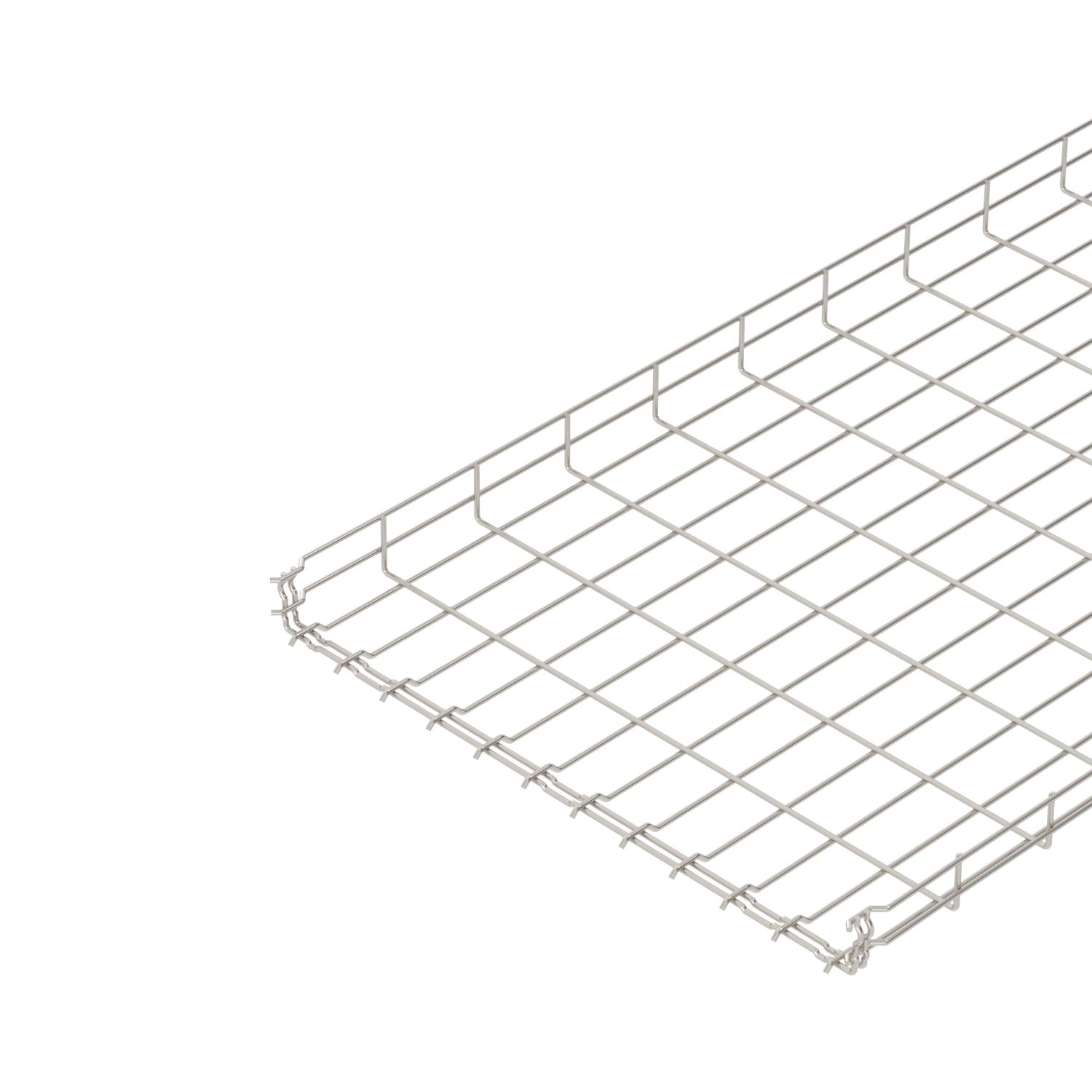

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.

Für die Gitterrinne werden keine zusätzlichen Verbinderbauteile benötigt, sie wird einfach ineinandergesteckt. Die Maschenweite beträgt 50 x 100 mm (Ausnahme GRM 55/50 = 20 x 100 mm).

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Dimension	55x600x3000
Draht-Durchmesser	4,8 mm
Farbe	edelstahl
Funktionserhalt	nein
Integrierte Trennwand	ohne

Nutzquerschnitt	265 cm²
Nutzquerschnitt	26500 mm²
Oberfläche	blank, nachbehandelt
Profilform	U-Form
Rostfreier Stahl, gebeizt	ja
Schraublose Verbinder	ja
Weitspann-Ausführung	nein
Werkstoff	Edelstahl, rostfrei 1.4401

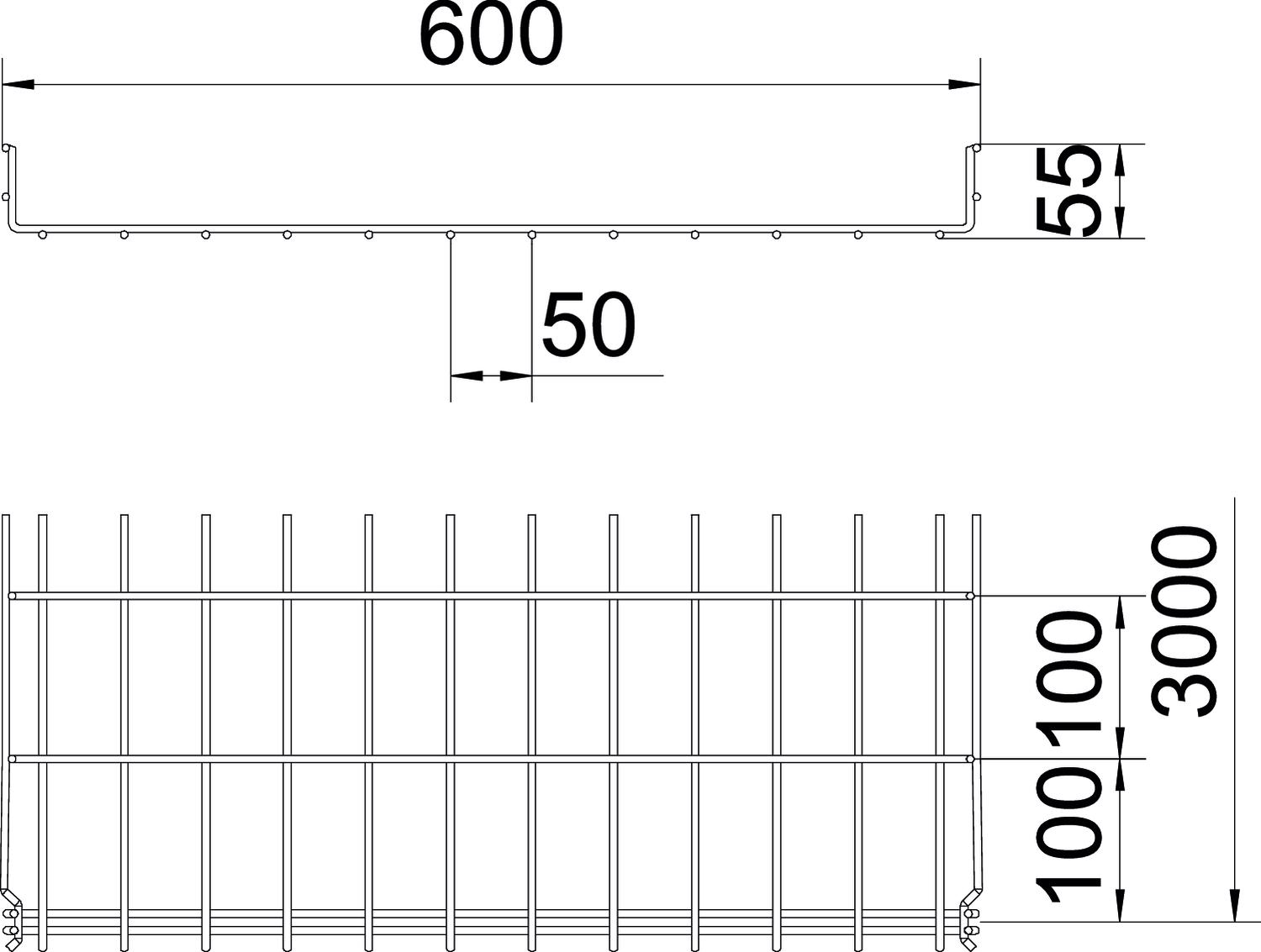

Abmessungen

Breite	600 mm
Breite	23,62 in
Höhe	55 mm
Höhe	2,17 in

Länge	3000 mm
Maß B	600 mm
Maß H	58 mm

Belastungen

Stützabstand 1,0m	0,9 kN/m
Stützabstand 1,5m	0,6 kN/m

Stützabstand 2,0m	0,3 kN/m
Stützabstand 2,5m	0,25 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	16,0513 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	16,0513 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

Belastungsdiagramm Gitterrinne Typ GRM 55 VA

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Draht-Durchmesser	Nutzquerschnitt	Funktionserhalt	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	127 022 109	6001087	m	3 m	52,85 CHF Preis / 1 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	127 022 119	6001088	m	3 m	70,16 CHF Preis / 1 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	127 022 129	6001090	m	3 m	101,37 CHF Preis / 1 m
GRM 55 200 A4	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	127 022 139	6001091	m	3 m	101,91 CHF Preis / 1 m
GRM 55 300 A4	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	127 022 149	6001093	m	3 m	144,53 CHF Preis / 1 m
GRM 55 400 A4	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	127 022 159	6001095	m	3 m	184,16 CHF Preis / 1 m
GRM 55 500 A4	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nein	127 022 169	6001097	m	3 m	284,40 CHF Preis / 1 m
GRM 55 600 A4	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nein	127 022 179	6001099	m	3 m	318,99 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Eckverbinder A4	GEV 36 A4	127 028 089	6016764	Stück	10 Stück	4,87 CHF Preis / 1 Stück
Deckel, ungelocht A4	DRLU 600 A4	-----	6052998	m	3 m	486,93 CHF Preis / 1 m
