Gitterrinne GR-Magic® 55 A2 3000 | 200 | 55 | 3,9 | 87 | ja

Gitterrinne GR-Magic® 55 A2

Art.Nr. 6001076 | EAN 4012196101412 | ELDAS-Nr. 127 021 219

Art.Nr. / Typ

Länge	3000 mm

Breite

Höhe	55 mm

Draht-Durchmesser

Nutzquerschnitt

Funktionserhalt

Produktbeschreibung

Produktbeschreibung

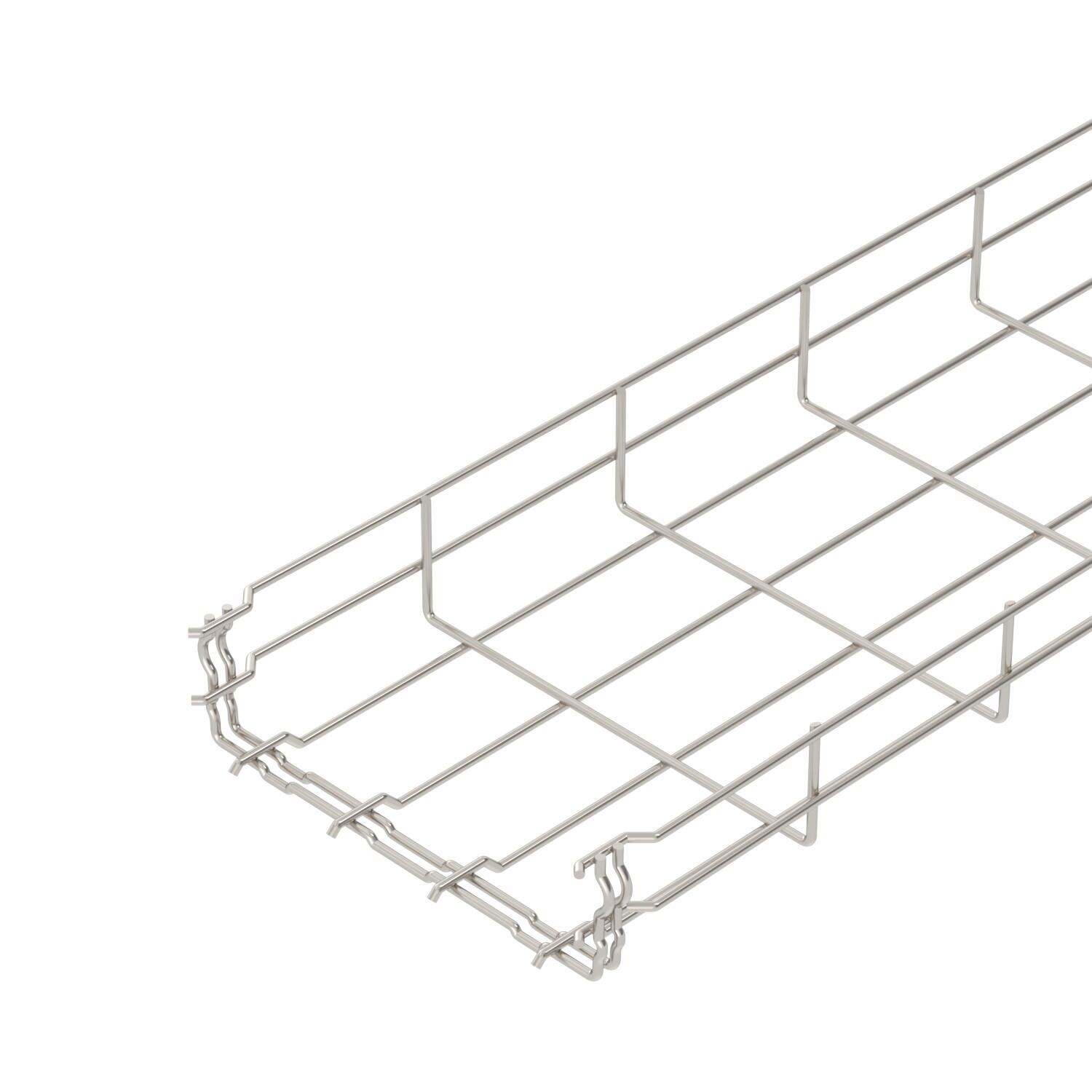

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.

Für die Gitterrinne werden keine zusätzlichen Verbinderbauteile benötigt, sie wird einfach ineinandergesteckt. Die Maschenweite beträgt 50 x 100 mm (Ausnahme GRM 55/50 = 20 x 100 mm).

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Brandschutz	Funktionserhalt kabelspezifische Tragkonstruktion

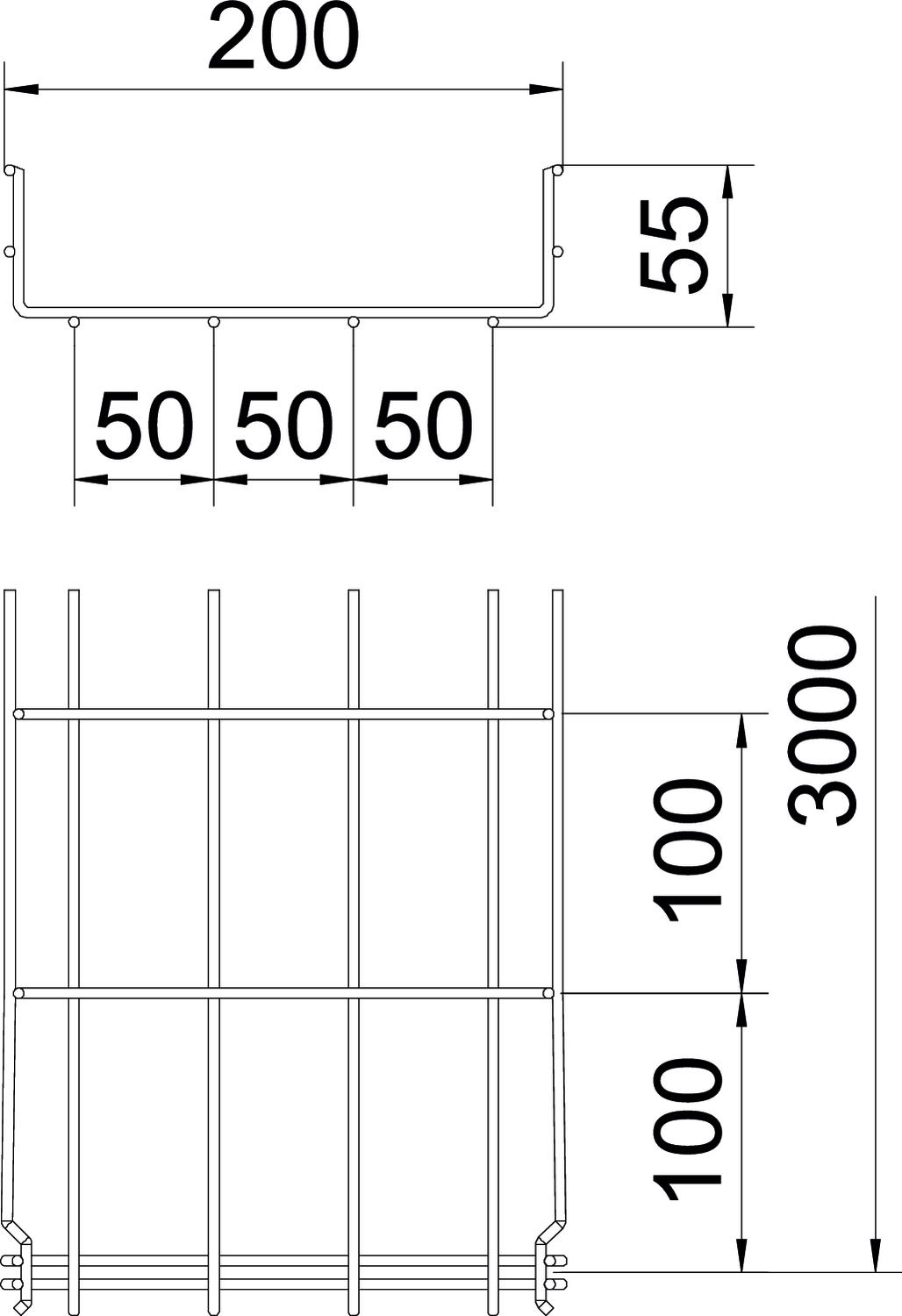

Dimension	55x200x3000
Draht-Durchmesser	3,9 mm
Farbe	edelstahl
Funktionserhalt	ja

Integrierte Trennwand	ohne
Nutzquerschnitt	87 cm²
Nutzquerschnitt	8700 mm²
Oberfläche	blank, nachbehandelt
Profilform	U-Form
Rostfreier Stahl, gebeizt	ja
Schraublose Verbinder	ja
Werkstoff	Edelstahl, rostfrei 1.4301

Abmessungen

Breite	200 mm
Breite	7,87 in
Höhe	2,17 in
Höhe	55 mm

Länge	3000 mm
Maß B	200 mm
Maß H	58 mm

Belastungen

Stützabstand 1,0m	0,35 kN/m
Stützabstand 1,5m	0,2 kN/m

Stützabstand 2,0m	0,1 kN/m
Stützabstand 2,5m	0,1 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	4,9968 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	4,9968 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

Belastungsdiagramm Gitterrinne Typ GRM 55 VA

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Draht-Durchmesser	Nutzquerschnitt	Funktionserhalt	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	127 020 279	6001070	m	3 m	43,43 CHF Preis / 1 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	127 021 209	6001072	m	3 m	45,87 CHF Preis / 1 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	127 021 099	6001074	m	3 m	56,25 CHF Preis / 1 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	127 021 219	6001076	m	3 m	70,31 CHF Preis / 1 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	127 021 229	6001078	m	3 m	104,73 CHF Preis / 1 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	127 021 239	6001080	m	3 m	143,57 CHF Preis / 1 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nein	127 021 249	6001082	m	3 m	181,72 CHF Preis / 1 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nein	127 021 259	6001085	m	3 m	207,75 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.

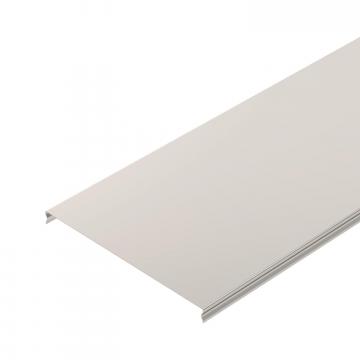

Deckel für Gitterrinne, rastbar A2	DGRR 200 A2	127 013 889	6001866	m	3 m	111,58 CHF Preis / 1 m
Eckverbinder A2	GEV 36 A2	127 028 029	6016731	Stück	20 Stück	2,95 CHF Preis / 1 Stück

Montagezubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Trennsteg 45 A2	TSG 45 A2	-----	6062025	m	3 m	31,37 CHF Preis / 1 m
Klemmstück für Trennstegbefestigung	KS GR A2	127 008 069	6062282	Stück	30 Stück	192,78 CHF Preis / 100 Stück
Kabelabgangsblech A2	KAB GR A2	-----	6220145	Stück	10 Stück	31,19 CHF Preis / 1 Stück
