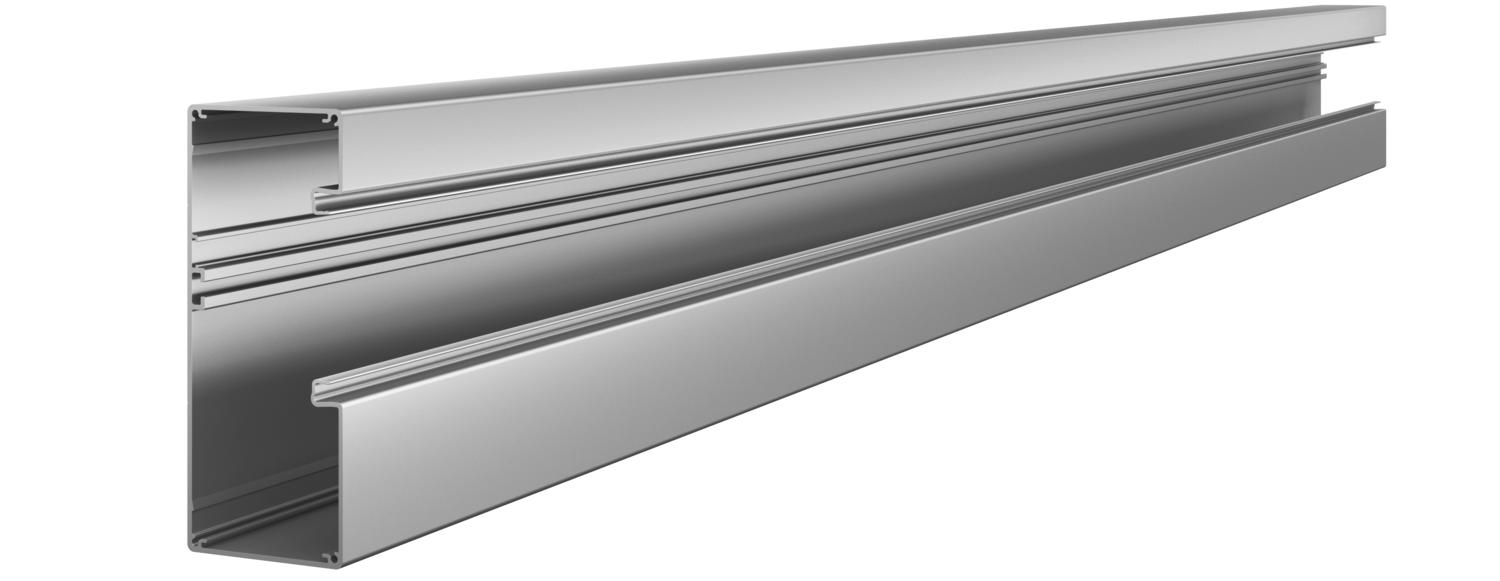

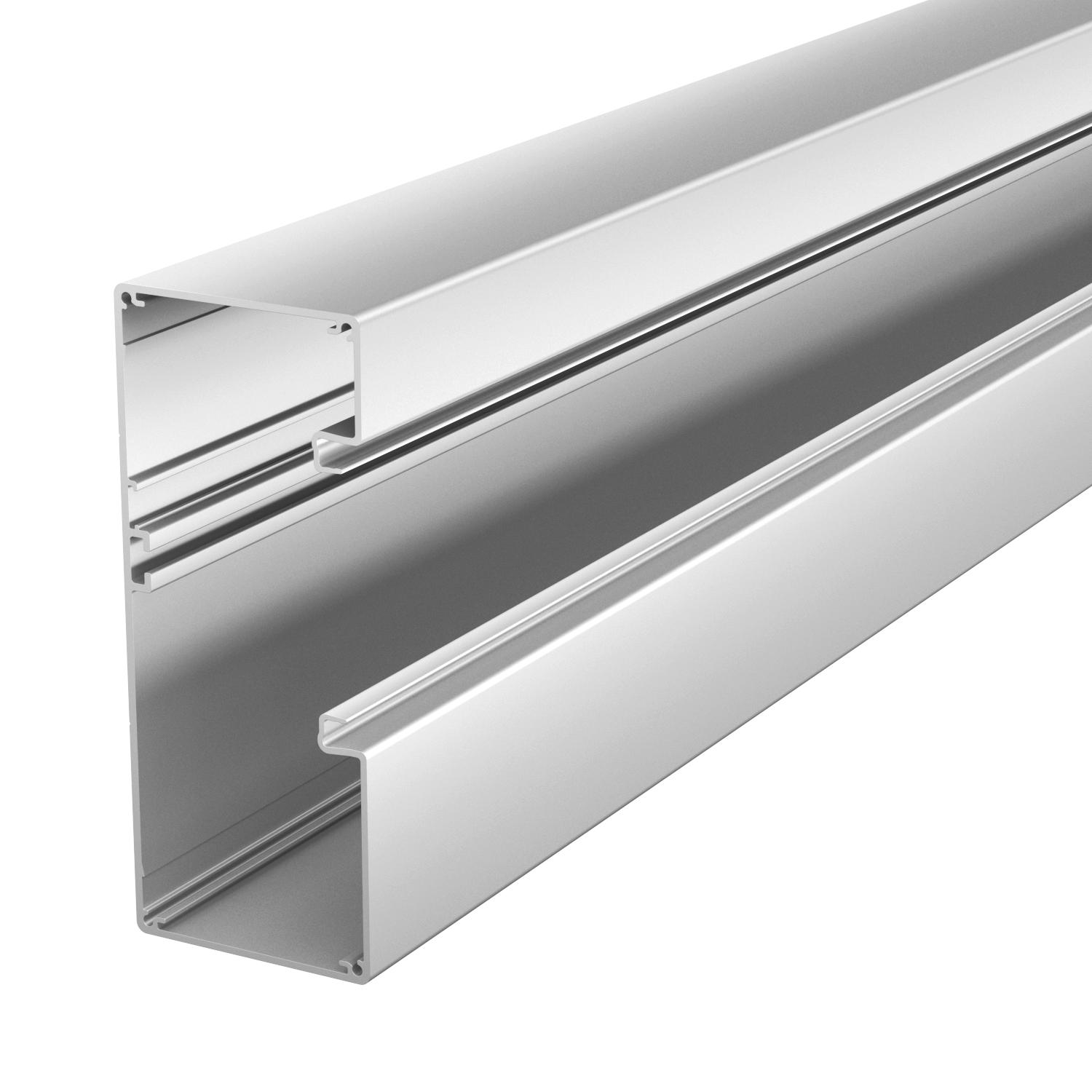

Geräteeinbaukanal Rapid 80, Kanalbreite 170, Kanalhöhe 70, asymmetrisch 2000

Geräteeinbaukanal Rapid 80, Kanalbreite 170, Kanalhöhe 70, asymmetrisch

Art.Nr. 6279403 | EAN 4012195768722 | ELDAS-Nr. 127 533 264

Art.Nr. / Typ

Länge	2000 mm

Produktbeschreibung

Produktbeschreibung

Geräteeinbaukanal ohne Bodenlochung zur direkten Wandmontage oder an Konsolen geeignet. Überlängen bis 6000 mm von Kanalunterteilen und -oberteilen sowie andere RAL-Farben können auf Anfrage realisiert werden. Die Sichtflächen der Geräteeinbaukanäle sind foliert.
Hinweis:
Bei eloxierten Geräteeinbaukanälen und Formteilen aus Aluminium lassen sich leichte Farbtonunterschiede, die auf material- und verfahrensbedingte zulässige Streuung zurückzuführen sind, nicht vermeiden (gemäß DIN 17 611). Alternativ empfehlen wir Pulverbeschichtung im Farbton RAL 9006 (Weißaluminium).

Das Oberteil muss separat bestellt werden. Wir empfehlen den Einsatz der Kanalklammer.

Technische Daten

Technische Daten

Antibakterielle Behandlung	nein
Anzahl der Oberteile	1
Anzahl der steckbaren Trennwände	1
Ausführung Rückwand (Innenseite)	durchlaufendes C-Profil
Bauform rechteckig	ja
Bodenlochung	ohne Bodenlochung
Breite	170 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	33,8684 kg CO2e / 1 Meter

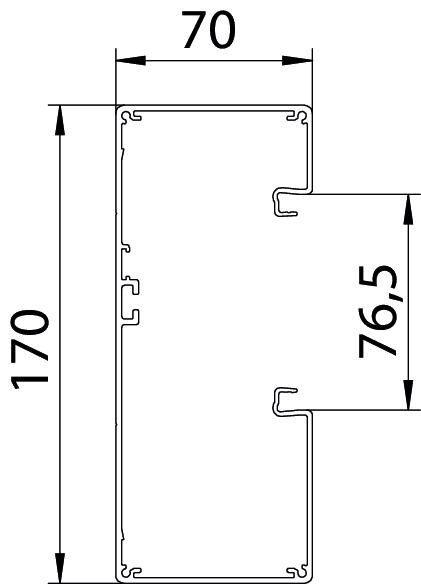

Dimension	70x170x2000
Farbe	aluminium
Halogenfrei	ja
Höhe	70 mm
Kabelhalteklammer	nein
Kanalverbinder	nein

Länge	2000 mm
Montageart der Oberteile	innenliegend
Montagelochung im Boden	nein
Nutzquerschnitt	8620 mm²
Oberfläche	eloxiert
Oberteil mitgeliefert	nein
Oberteilbreite	76,5 mm
Schutzart	IP30
Schutzfolie	ja
Schutzgrad IK-Code	IK10
Symmetrisch	nein
Temperatureinsatzbereich max.	60 °C
Temperatureinsatzbereich min.	-25 °C
Werkstoff	Aluminium

Alle Typen

Alle Typen

Typ	Länge	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
GA-A70170RW	2000 mm	127 533 294	6279400	m	2 m	170,64 CHF Preis / 1 m
GA-A70170EL	2000 mm	127 533 264	6279403	m	2 m	170,64 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.

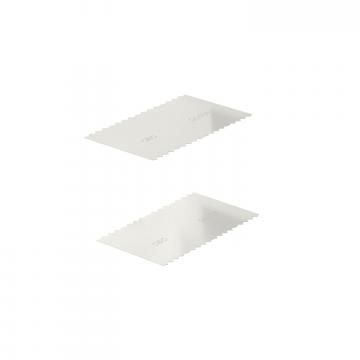

Kupplung GA-KUP70	GA-KUP70	127 563 254	6279701	VPE	1 VPE	13,40 CHF Preis / 1 VPE
Geräteeinbaudose 71GD6, 1-fach	71GD6	-----	6288610	Stück	5 Stück	7,31 CHF Preis / 1 Stück
Zugentlastung 7ZE	7ZE	127 590 199	6288790	Stück	50 Stück	4,18 CHF Preis / 1 Stück
Kanaloberteil Aluminium	GA-OTEL	127 542 164	6279723	m	2 m	43,96 CHF Preis / 1 m
Rastklammer RKV3V	RKV3V	127 549 004	6288700	Stück	20 Stück	0,64 CHF Preis / 1 Stück

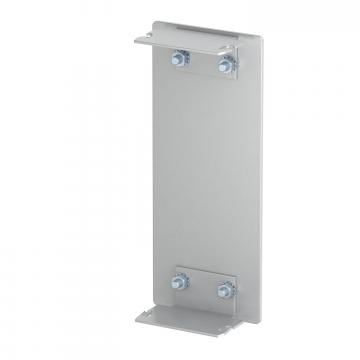

Endstück, für Geräteeinbaukanal Rapid 80 Typ GA-70170	GA-E70170EL	127 561 264	6279473	Stück	1 Stück	68,59 CHF Preis / 1 Stück
Trennwand GA-TW70	GA-TW70	-----	6279711	m	2 m	15,04 CHF Preis / 1 m

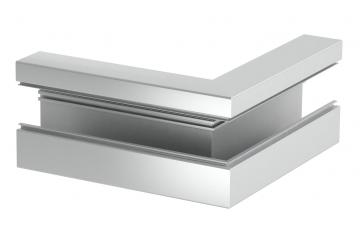

Außeneck, asymmetrisch, für Geräteeinbaukanal Rapid 80 Typ GA-A70170	GA-AA70170EL	127 554 264	6279413	Stück	1 Stück	272,57 CHF Preis / 1 Stück

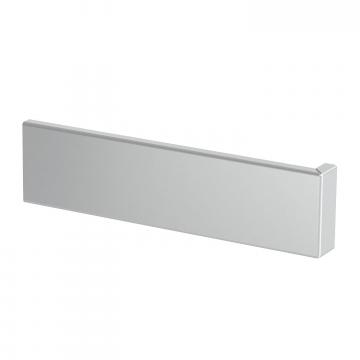

Außeneckoberteil Aluminium	GA-OTAEL	-----	6279727	Stück	1 Stück	60,70 CHF Preis / 1 Stück

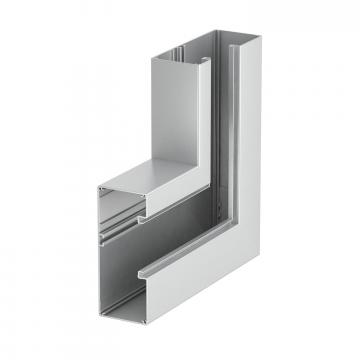

Flachwinkel, asymmetrisch, steigend, für Geräteeinbaukanal Rapid 80 Typ GA-A70170	GA-AFS70170EL	127 588 264	6279423	Stück	1 Stück	272,57 CHF Preis / 1 Stück

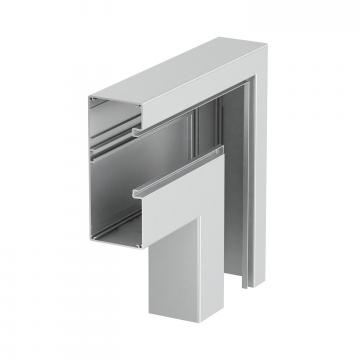

Flachwinkel, asymmetrisch, fallend, für Geräteeinbaukanal Rapid 80 Typ GA-A70170	GA-AFF70170EL	127 589 264	6279433	Stück	1 Stück	272,57 CHF Preis / 1 Stück

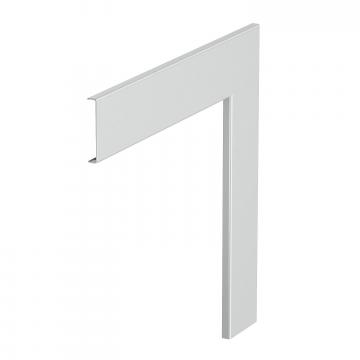

Flachwinkeloberteil Aluminium	GA-OTFEL	127 587 164	6279736	Stück	1 Stück	60,70 CHF Preis / 1 Stück

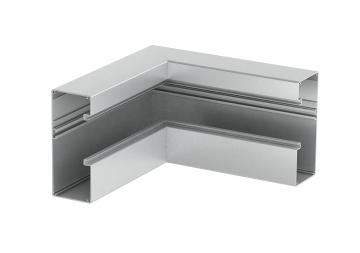

Inneneck, asymmetrisch, für Geräteeinbaukanal Rapid 80 Typ GA-A70170	GA-AI70170EL	127 551 264	6279443	Stück	1 Stück	272,57 CHF Preis / 1 Stück
T-Stück, asymmetrisch, für Geräteeinbaukanal Rapid 80 Typ GA-A70170	GA-AT70170EL	127 574 264	6279463	Stück	1 Stück	219,87 CHF Preis / 1 Stück
Kanalklammer KL80A	KL80A	127 549 104	6288640	Stück	20 Stück	3,49 CHF Preis / 1 Stück
Schutzleiteranschlusswinkel	8AWR	127 590 109	6288704	Stück	10 Stück	4,53 CHF Preis / 1 Stück
