90°-Bogen 60 FS
Art.Nr. 7001290 | EAN 4012196211630
- Produktbeschreibung
-

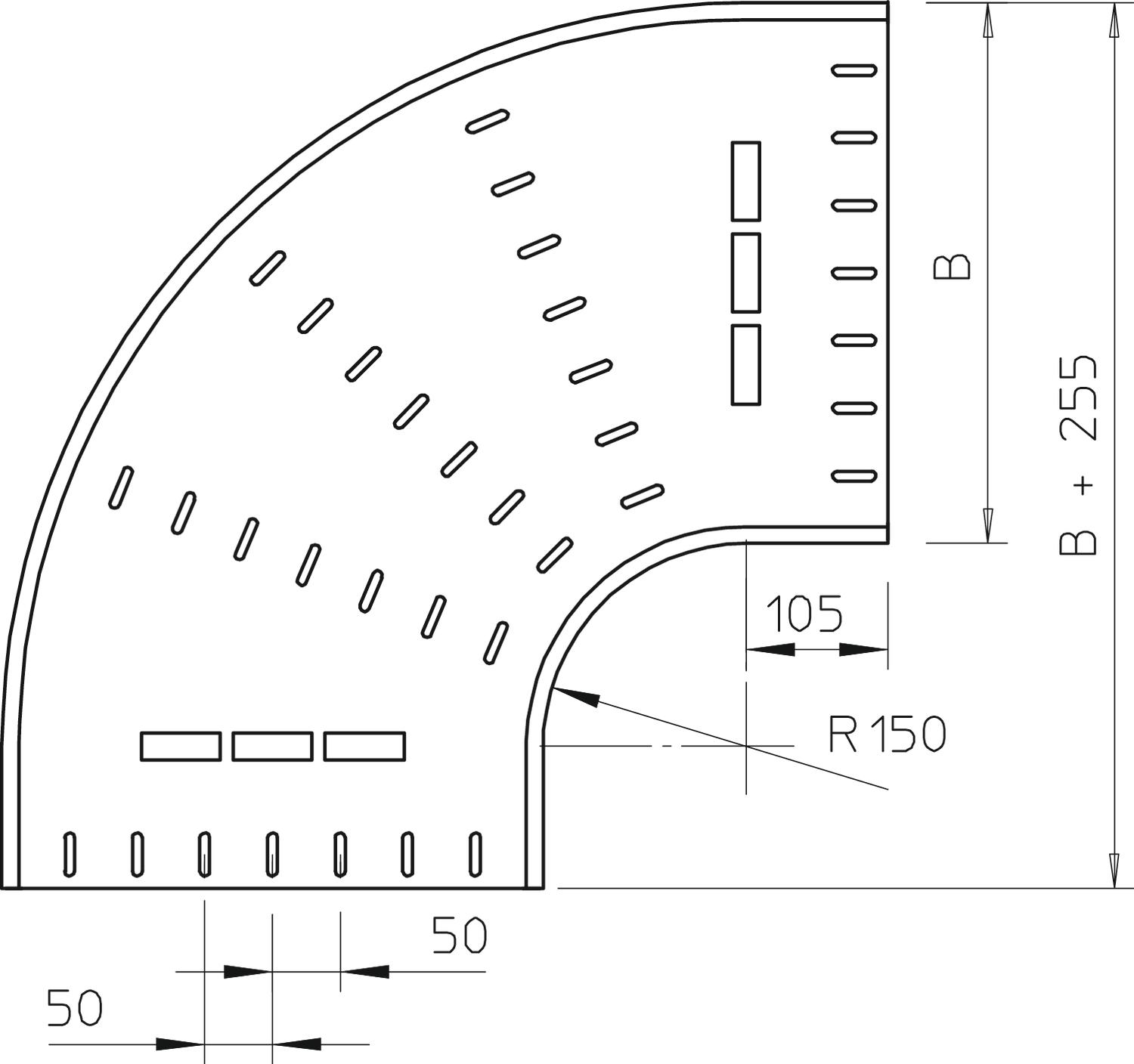

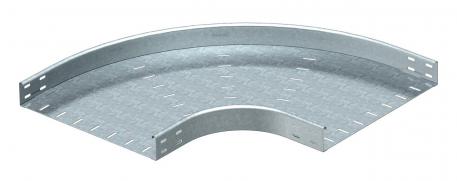

ProduktbeschreibungBogen 90°, horizontal, für alle Kabelrinnentypen mit der Seitenhöhe 60 mm.
Formteil in runder Ausführung. Der Innenradius des Formteils beträgt 150 mm.
Befestigungsmaterialien sind separat zu bestellen.
-
- Technische Daten
-
Technische Daten
Abbiegung (Winkel) 90° Art des Verbinders Kabeltragsystem geschraubt Ausführung Verbinder ohne Verbinder Blechstärke 1,5 mm Breite 400 mm Breite 16 in CO2 Fußabdruck (GWP) Cradle-to-Gate 18,9118 kg CO2e / 1 Stück Dimension 60x400 Farbe zink Funktionserhalt nein Höhe 60 mm Höhe 2 in Maß B 400 mm Maß R 150 mm Montagelochung im Boden nein NATO Lochbild nein Oberfläche bandverzinkt Richtungsänderung horizontal Rostfreier Stahl, gebeizt nein Seitenlochung nein Weitspann-Ausführung nein Werkstoff Stahl - Alle Typen
- Downloads
-
Datenblatt RB 90 640 FS / 7001290 , 0.21MB , pdfLeitfaden Kabeltragsysteme , 2.34MB , pdfKatalog Kabeltragsysteme , 40.51MB , pdfEU-Konformitätserklärung RB 90 640 FS / 7001290 , 0.13MB , pdfMontageanleitung Montageanleitung Schraubbare Kabelrinnensysteme , 9.41MB , pdf
