Hinweis: Dieser Artikel ist ein Auslaufartikel.
Den Nachfolgeartikel finden Sie hier: 6036800 / 90°-Bogen 110 FS
90°-Bogen 110 FS
Art.Nr. 7001894 | EAN 4012196819430 | ELDAS-Nr. 127 014 309
- Produktbeschreibung
-

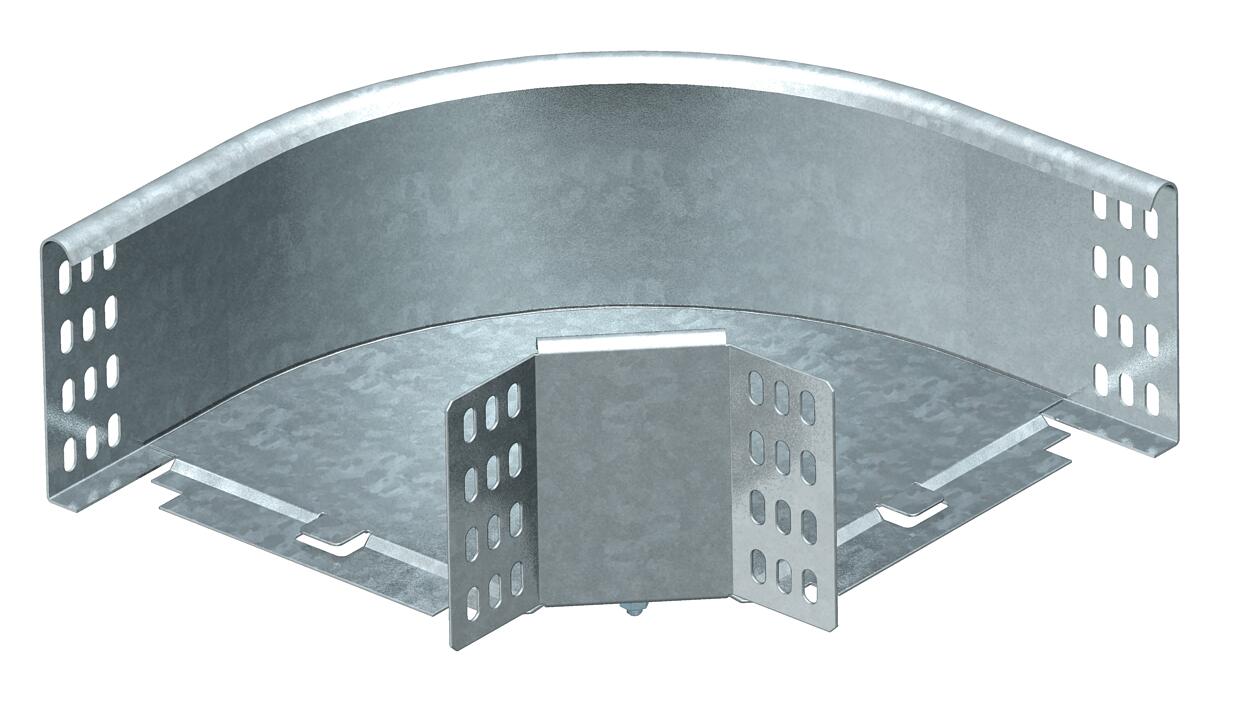

ProduktbeschreibungBogen 90°, horizontal, für alle Kabelrinnentypen mit der Seitenhöhe 110 mm.
Das Formteil wird in unmontiertem Zustand geliefert.
Inklusive anteiligem Befestigungsmaterial.
-
- Technische Daten
-
Technische Daten
Abbiegung (Winkel) 90° Art des Verbinders Kabeltragsystem geschraubt Ausführung Verbinder Mitgelieferter Verbinder Dimension 110x100 Farbe zink Funktionserhalt nein Mit Oberteil nein Montagelochung im Boden nein NATO Lochbild nein Oberfläche bandverzinkt Richtungsänderung horizontal Rostfreier Stahl, gebeizt nein Seitenlochung nein Weitspann-Ausführung nein Werkstoff Stahl Abmessungen

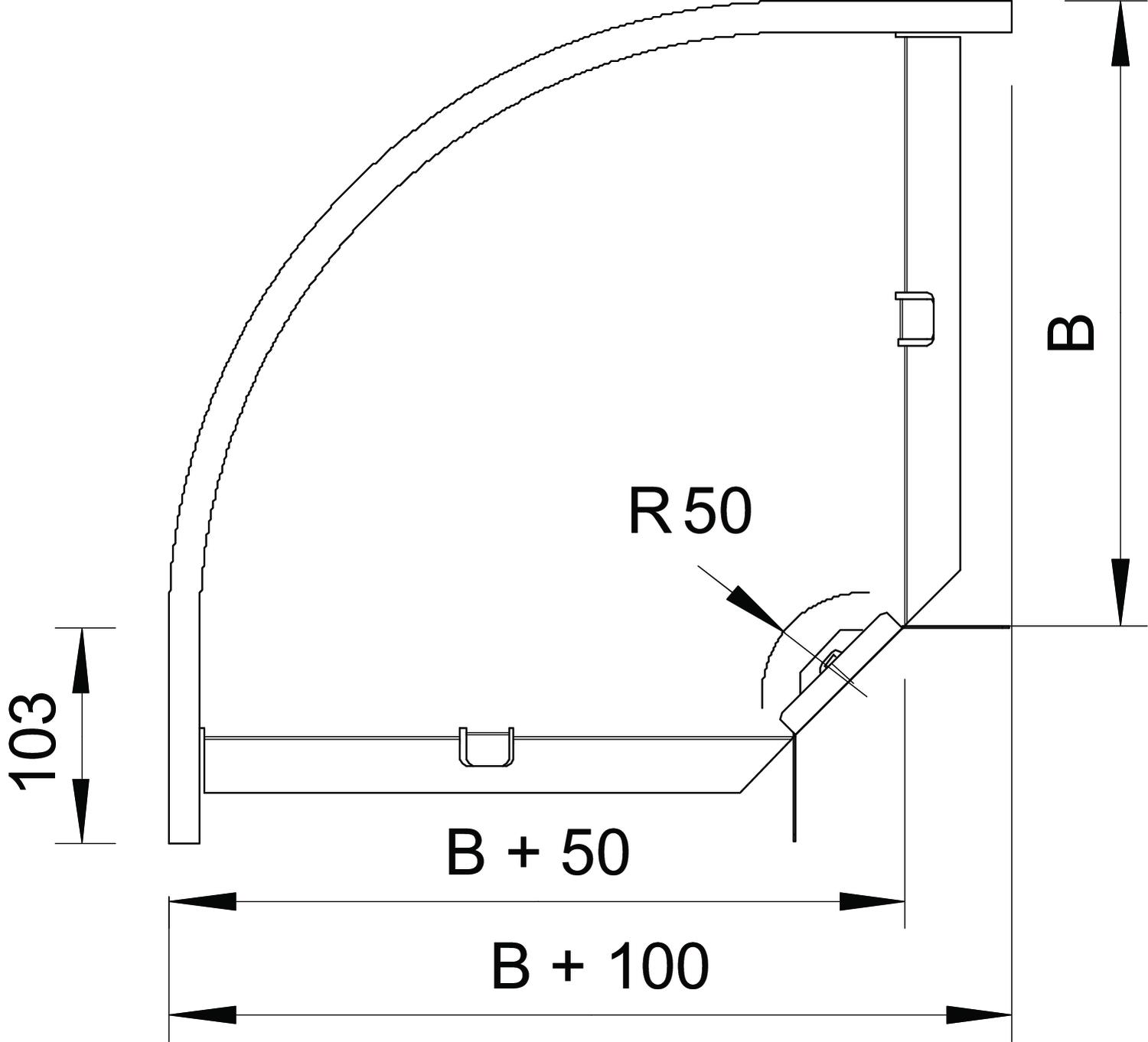

Breite 4 in Breite 100 mm Höhe 110 mm Höhe 4 in Maß B 100 mm Maß R 50 mm - Alle Typen
-
Montagezubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter F
FRSB 6x12 F 127 090 009 6406122 100 Stück 36,78 CHF Preis / 100 Stück - Downloads
-
Datenblatt RB 90 110 FS / 7001894 , 0.18MB , pdfLeitfaden Kabeltragsysteme , 2.34MB , pdfEU-Konformitätserklärung RB 90 110 FS / 7001894 , 0.13MB , pdfMontageanleitung Montageanleitung Schraubbare Kabelrinnensysteme , 9.41MB , pdf
