90°-Bogen 110 FS
Art.Nr. 6036800 | EAN 4012197343569 | ELDAS-Nr. 127 032 119
- Produktbeschreibung
-

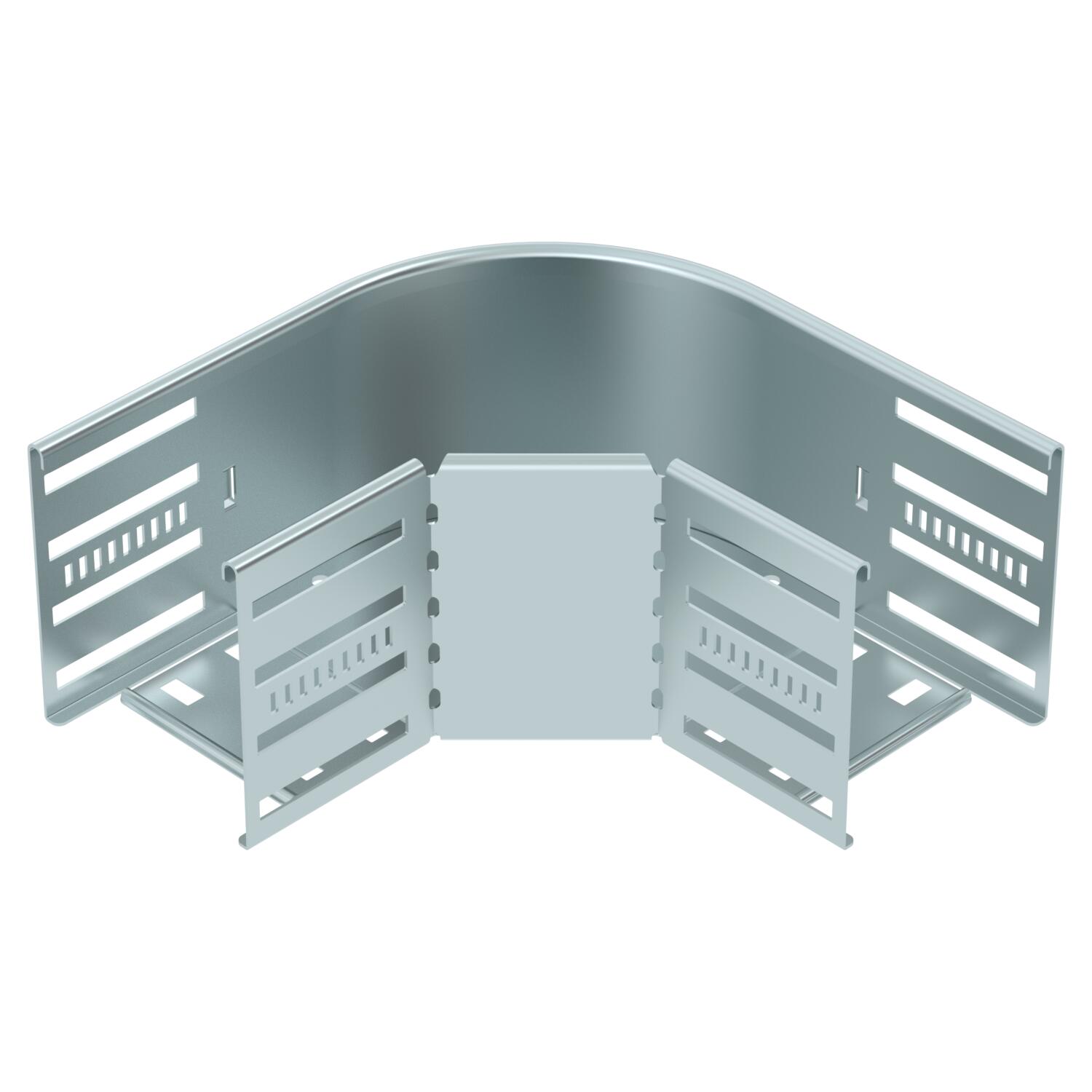

Produktbeschreibung90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
-
- Technische Daten
-
Technische Daten
Abbiegung (Winkel) 90° Art des Verbinders Kabeltragsystem geschraubt/geklemmt Ausführung Verbinder integrierter Verbinder Bauform Bogen starr Blechstärke 0,8 mm Dimension 110x100 Empfohlene Anzahl Schrauben 18 St. Farbe zink Funktionserhalt nein Holmstärke 1,25 mm Materialstärke Bodenblech 0,8 mm Mit Oberteil nein Montagelochung im Boden ja NATO Lochbild nein Oberfläche bandverzinkt Richtungsänderung horizontal Rostfreier Stahl, gebeizt nein Seitenlochung ja Temperatureinsatzbereich max. 120 °C Temperatureinsatzbereich min. -20 °C Weitspann-Ausführung nein Werkstoff Stahl Abmessungen

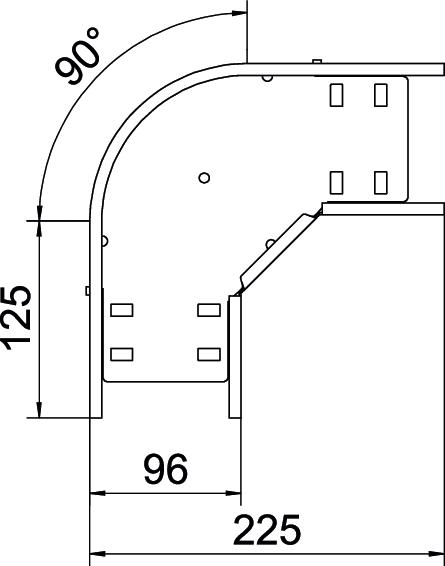

Breite 100 mm Höhe 110 mm Maß B 100 mm Maß R 50 mm CO2-Fußabdruck (Product Carbon Footprint)
CO2 Fußabdruck (GWP) Cradle-to-Gate 2,7528 kg CO2e / 1 Stück CO₂ Fußabdruck Wert (GWP) 2,7528 kg CO₂e Deklarierte Einheit (LCA) Stück Ermittlungsdatum CO2 Wert 2025-05-14T00:00:00.000+0200 Menge der deklarierten Einheit (LCA) 1 - Alle Typen
-
Alle Typen
-
Systemzubehör
Produkte Typ ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Deckel Bogen 90° FS
RBD 90 100 FS 127 035 019 6036900 1 Stück 62,70 CHF Preis / 1 Stück Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Doppelklemme Formteilmontage A2
DOP A2 6035998 10 Stück 75,10 CHF Preis / 100 Stück - Downloads
-
Datenblatt RB 90 110 FS / 6036800 , 0.20MB , pdfLeitfaden Kabeltragsysteme , 2.34MB , pdfEU-Konformitätserklärung RB 90 110 FS / 6036800 , 0.13MB , pdfUK-Konformitätserklärung RB 90 110 FS / 6036800 , 0.09MB , pdfMontageanleitung Rastbare Kabelrinnensysteme Magic , 11.66MB , pdf
