Staffa a soffitto e a parete TP FT
N. art. 6365985 | EAN 4012195076926
- Descrizione del prodotto
-

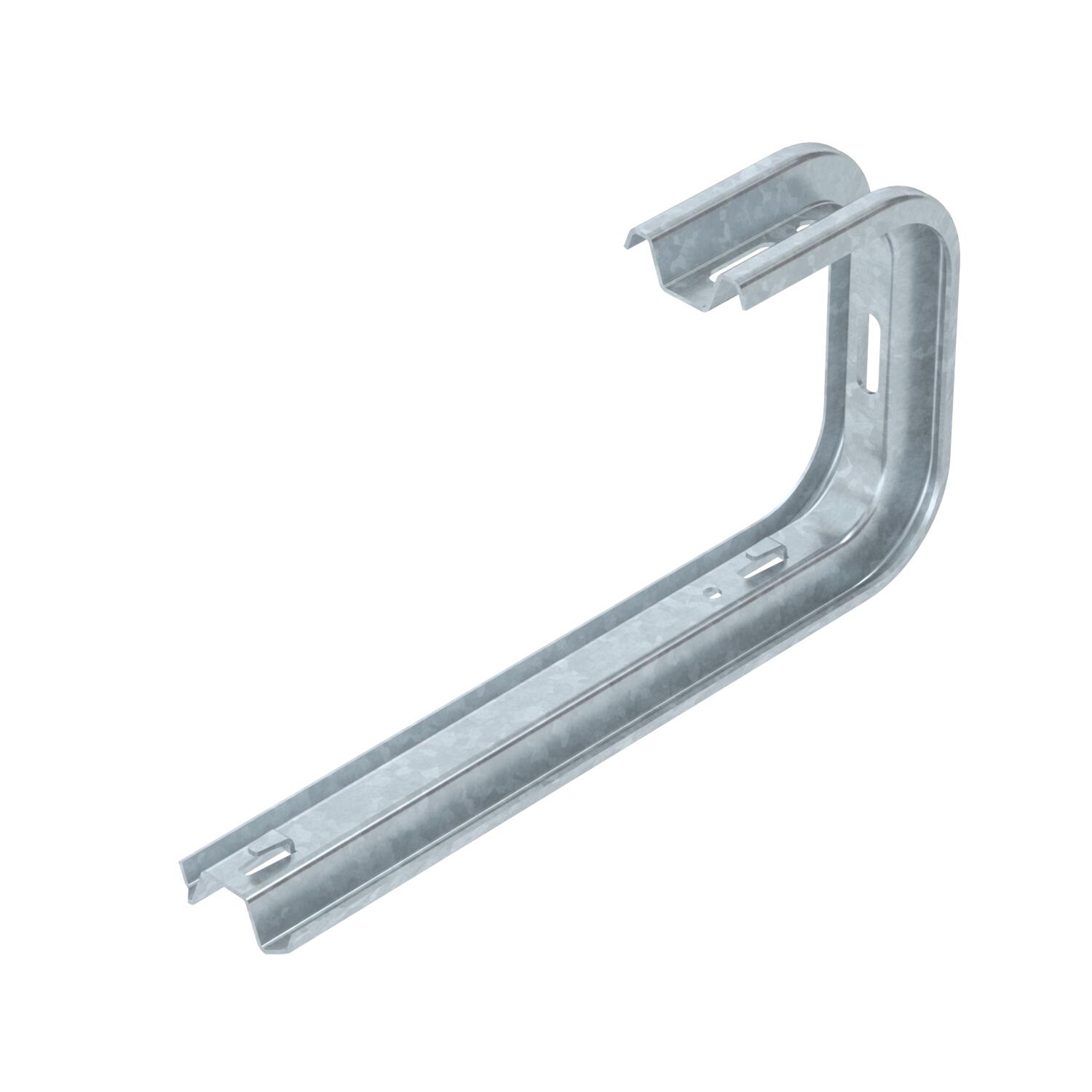

Descrizione del prodottoStaffa a soffitto e a parete TP con morsetti per il fissaggio senza viti di passerelle grigliate.
-
- Dati tecnici
-
Dati tecnici

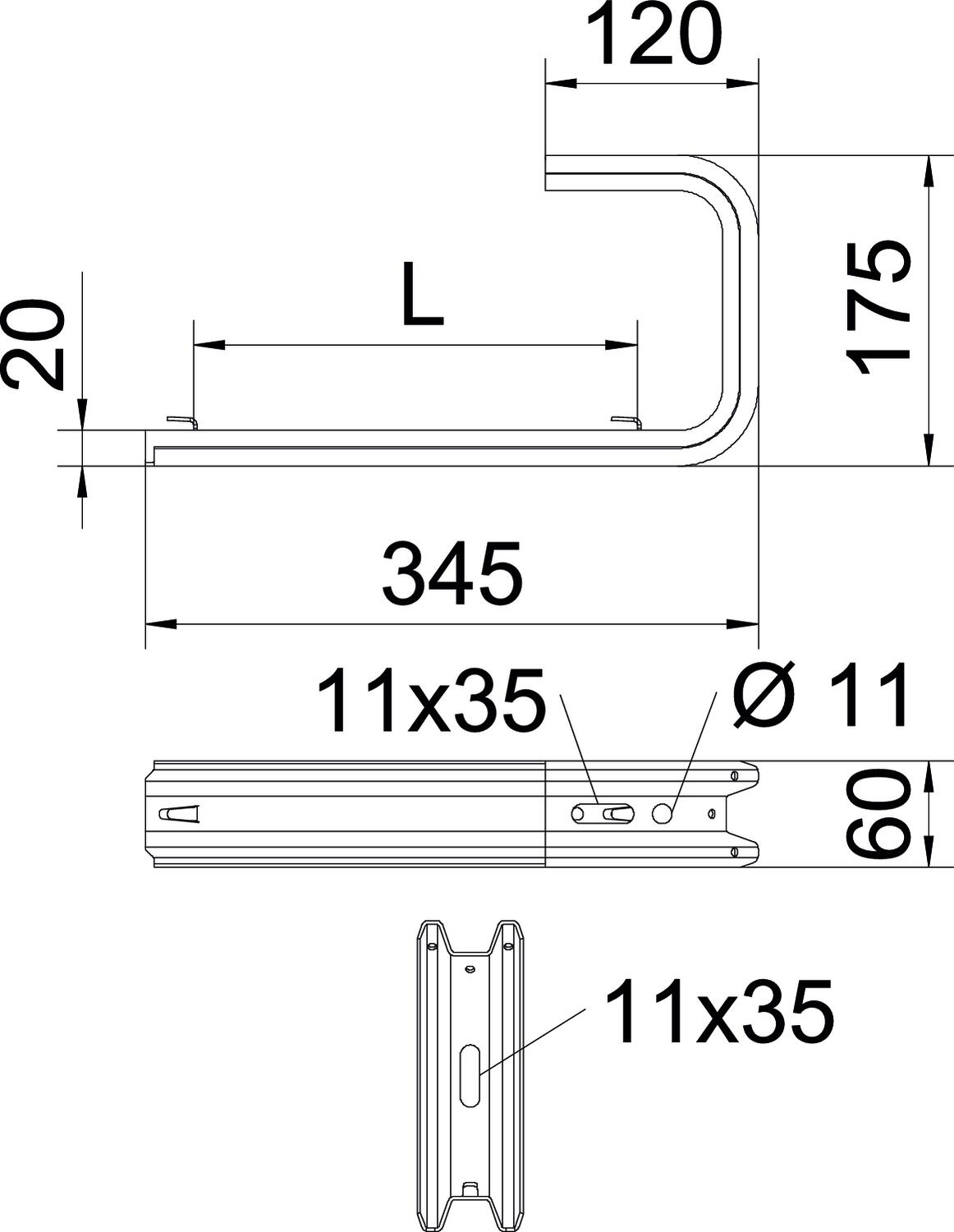

Adatto per passerelle no Adatto per passerelle grigliate sì Adatto per passerelle portacavi no Altezza 60 mm Colore zinco Dimensione B 345 mm Dimensione L 250 mm Dimensionee B345mm F in kN Parete 0,55 kN F in kN Soffitto 0,5 kN Impronta CO2 (GWP) dalla culla al cancello 1,7545 kg CO2e / 1 Pezzo Larghezza 345 mm Lughezza. 175 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 300 mm per larghezza min. 300 Superficie zincato a caldo per immersione Versione Staffa di sospensione (staffa C) Dati tecnici
Schema di sollecitazione staffa a soffitto TPDG
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
