- Descrizione del prodotto
-

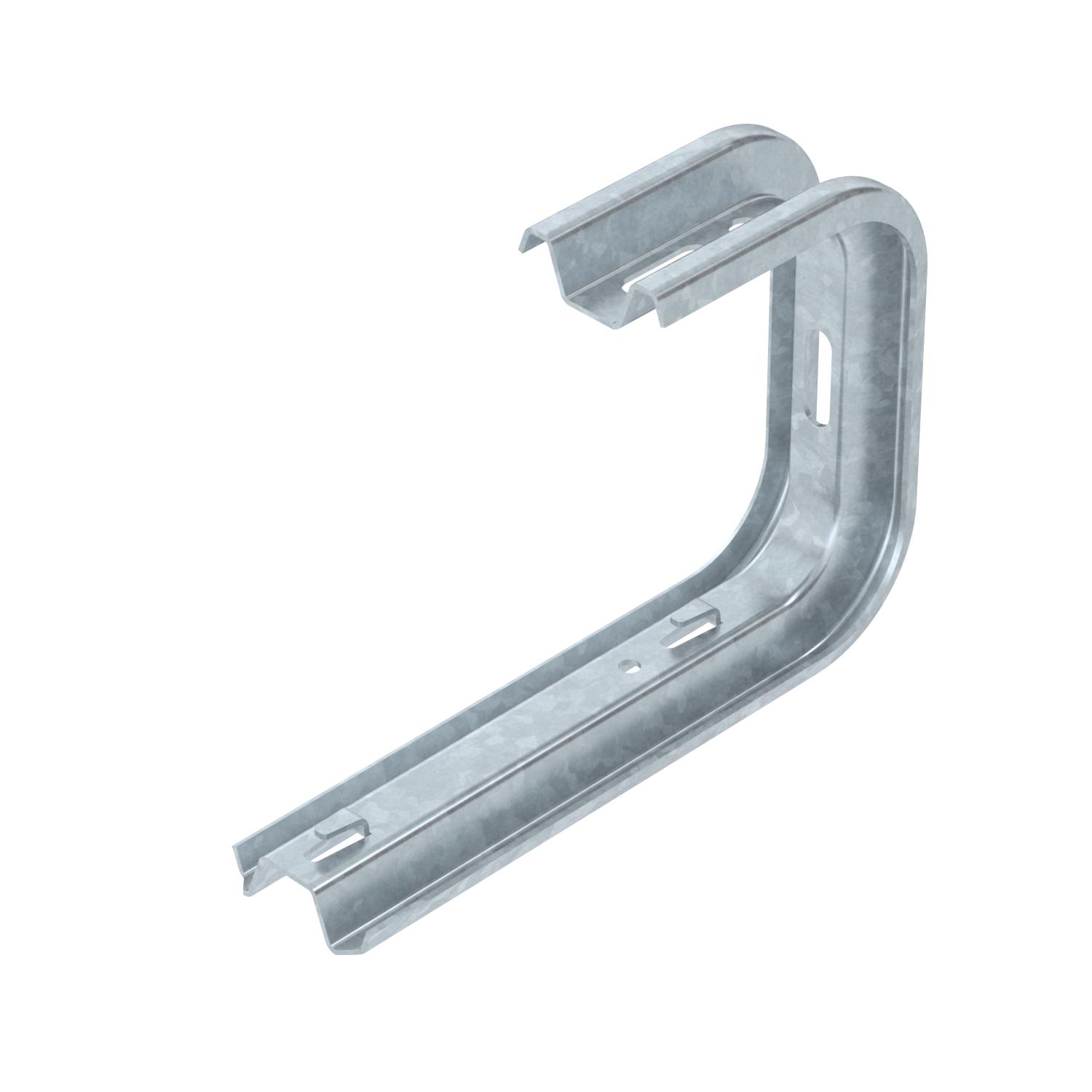

Descrizione del prodottoStaffa a soffitto e a parete TP con morsetti per il fissaggio senza viti di passerelle grigliate.
-
- Dati tecnici
-
Dati tecnici

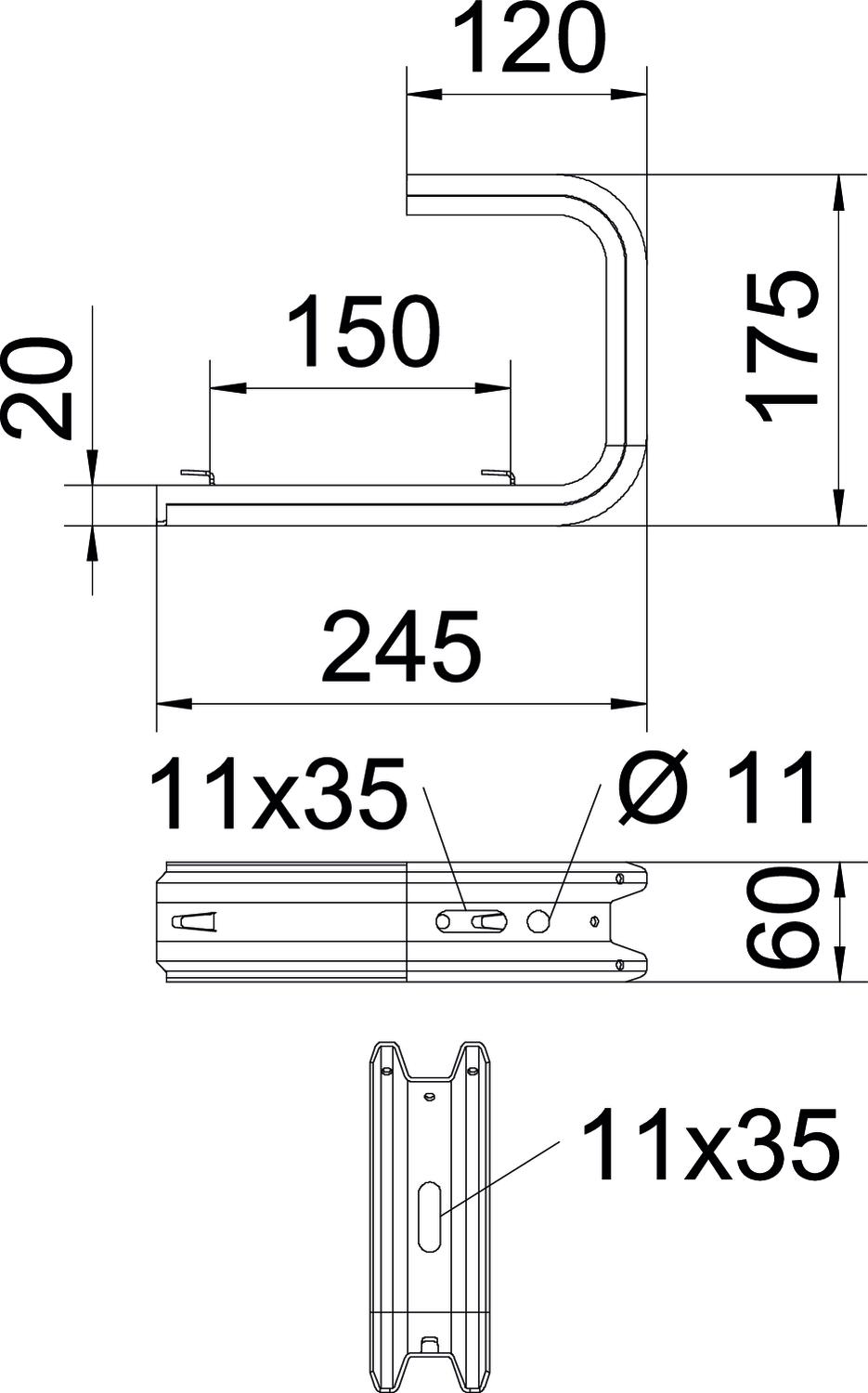

Adatto per passerelle no Adatto per passerelle grigliate sì Adatto per passerelle portacavi no Altezza 60 mm Colore zinco Dimensione B 245 mm Dimensione L 150 mm Dimensionee B245mm F in kN Parete 0,87 kN F in kN Soffitto 0,8 kN Impronta CO2 (GWP) dalla culla al cancello 1,4808 kg CO2e / 1 Pezzo Larghezza 245 mm Lughezza. 175 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 200 mm per larghezza min. 200 Superficie zincato a caldo per immersione Versione Staffa di sospensione (staffa C) Dati tecnici
Schema di sollecitazione staffa a soffitto TPDG
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica TPDG 245 FT / 6365981 , 0.27MB , pdfDichiarazione di conformità UE TPDG 245 FT / 6365981 , 0.13MB , pdfREACH Dichiarazione di conformità TPDG 245 FT / 6365981 , 0.12MB , pdfRoHS Dichiarazione di conformità TPDG 245 FT / 6365981 , 0.12MB , pdfGuida alla scelta GR-Magic® , 2.00MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
