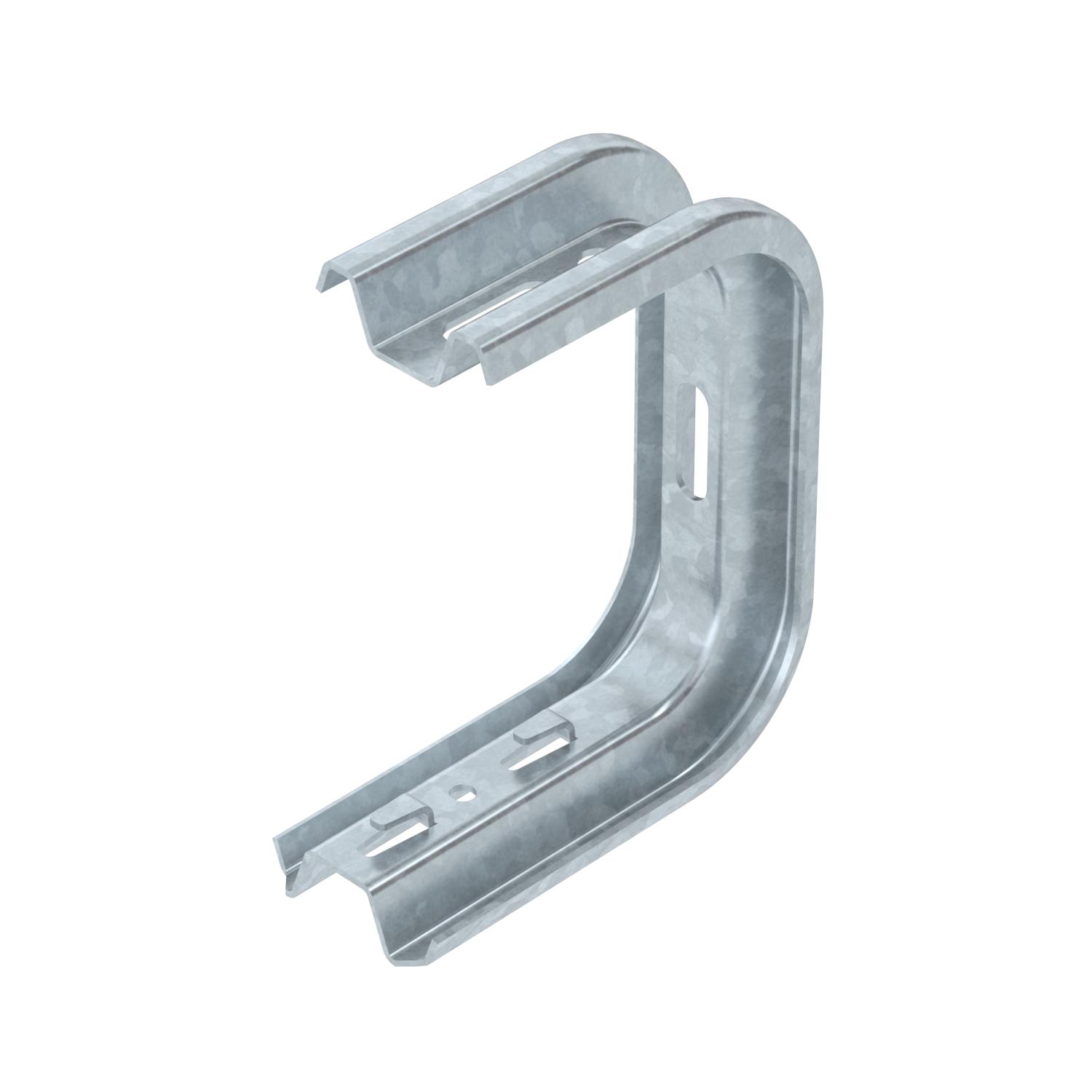

Staffa a soffitto e a parete TP FT
N. art. 6365977 | EAN 4012195076902
- Descrizione del prodotto
-
Descrizione del prodottoStaffa a soffitto e a parete TP con morsetti per il fissaggio senza viti di passerelle grigliate.
Se la staffa viene fissata direttamente alla parete o al soffitto, per motivi di stabilità, è sempre necessario utilizzare il distanziatore del tipo DS 4.
Altezza laterale massima del sistema portacavi 60 mm.
-
- Dati tecnici
-
Dati tecnici
Adatto per passerelle no Adatto per passerelle grigliate sì Adatto per passerelle portacavi no Colore zinco Conformità ROHS sì Dimensionee B145mm F in kN Parete 1,4 kN F in kN Soffitto 1,3 kN Mantenimento funzionale no Materiale Acciaio per larghezza max 100 mm per larghezza min. 100 Serie di prodotti Serie TP Superficie zincato a caldo per immersione Versione Staffa di sospensione (staffa C) Misure

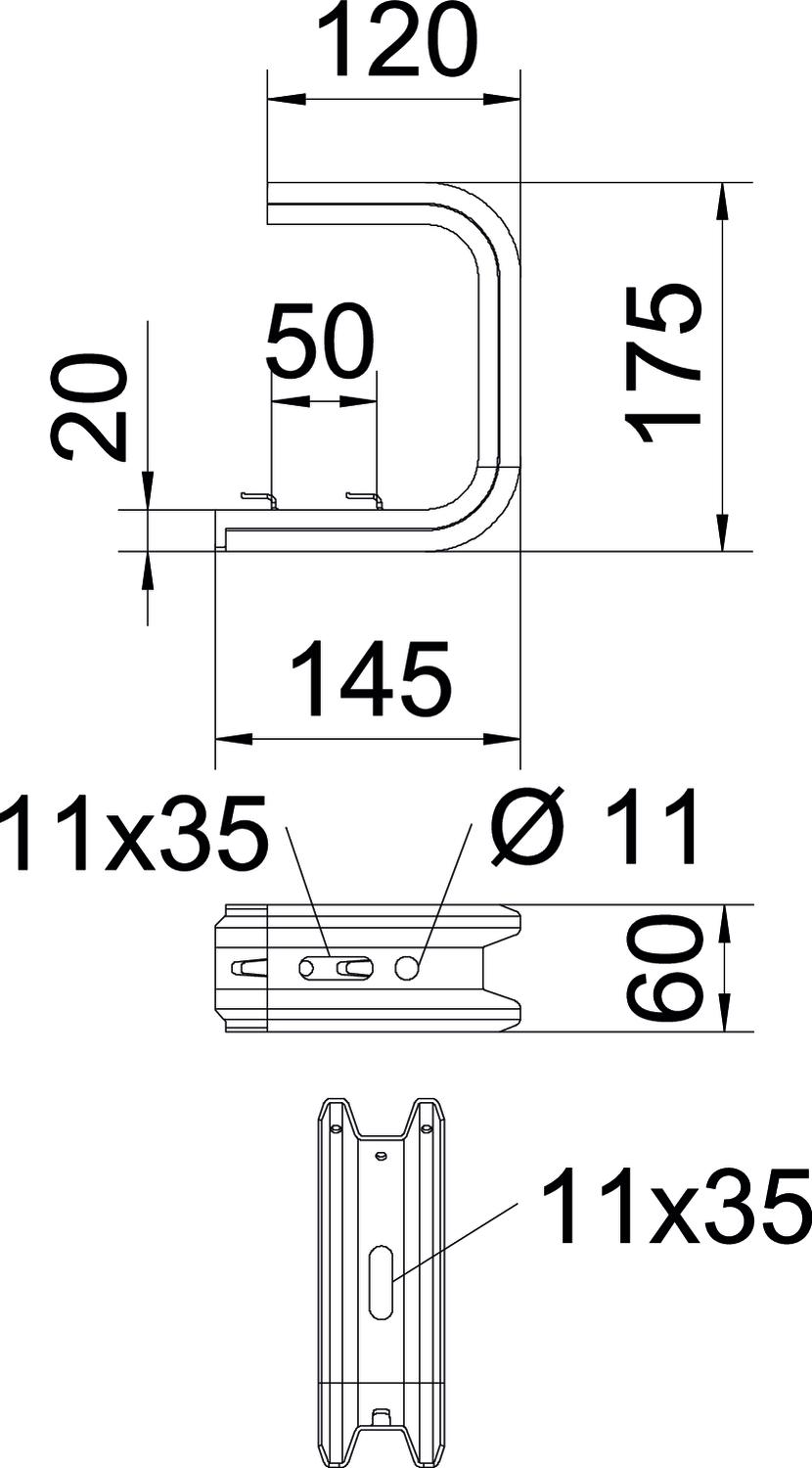

Altezza 60 mm Dimensione B 145 mm Dimensione L 50 mm Larghezza 145 mm Lughezza. 175 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,1583 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit Pezzo Declared Unit Quantity 1 Impronta CO2 (GWP) dalla culla al cancello 1,1583 kg CO2e / 1 Pezzo Dati tecnici
Schema di sollecitazione staffa a soffitto TPDG
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
