Scatola di derivazione a strappo UZD250-4 R 80 | 160 | | | universale | quadrato | 250 |

Scatola di derivazione a strappo UZD250-4 R

N. art. 7410026 | EAN 4012197375416

N. art. / Tipo

Altezza massetto min.	80 mm

Altezza massetto max	160 mm

Altezza canale min.

Altezza del canale max.

Tipo coperchio	universale

Apertura di montaggio per unità di montaggio	quadrato

Nenngröße

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

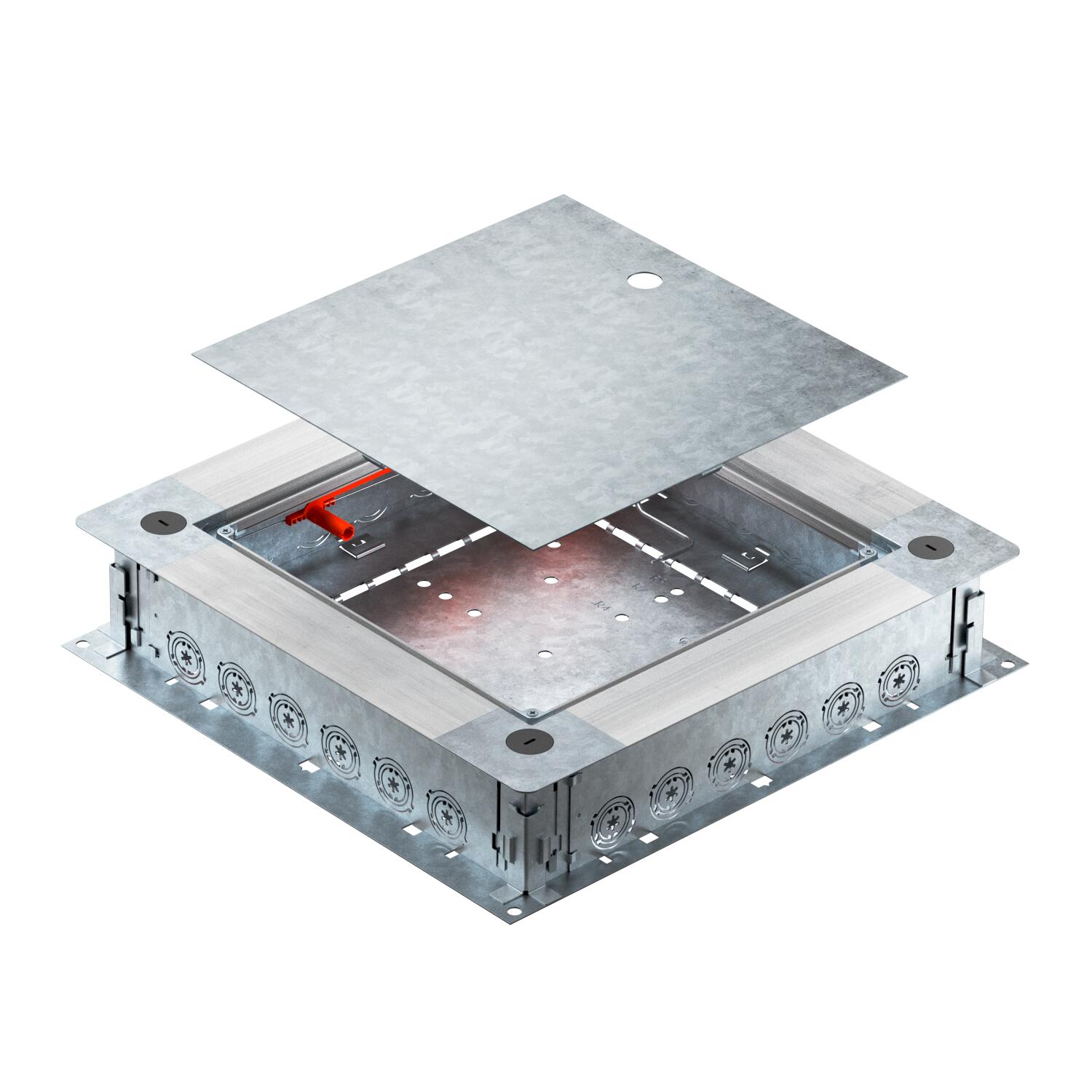

Scatola di derivazione UZD250-4 R con pareti laterali in lamiera di acciaio. Per il montaggio di unità da incasso in coperchi di montaggio (da ordinare separatamente). È possibile il livellamento rapido e continuo all'altezza del pavimento in battuto da 80 - 160 mm. Il massetto può essere lavorato a livello sul bordo. Con possibilità di disaccoppiamento acustico dopo la posa del pavimento e utilizzabile con accessori di sistema anche per l'applicazione con carichi pesanti. Inserimento di cavi e linee tramite tubi appositi passanti. Inserimento tubi per lato adatto a 6 tubi di installazione ciascuno nei diametri M20, M25 e M32.

Dati tecnici

Dati tecnici

Adatto per canale sotto pavimento	no
Adatto per canali sotto pavimento chiusi a filo battuto	no
Adatto per condotti sotto battuto coperti dal massetto	no
Altezza massetto max	160 mm
Altezza massetto min.	80 mm
Altezza minima del massetto	80
Apertura di montaggio per tank sopra pavimento	no
Apertura di montaggio per unità di montaggio	quadrato

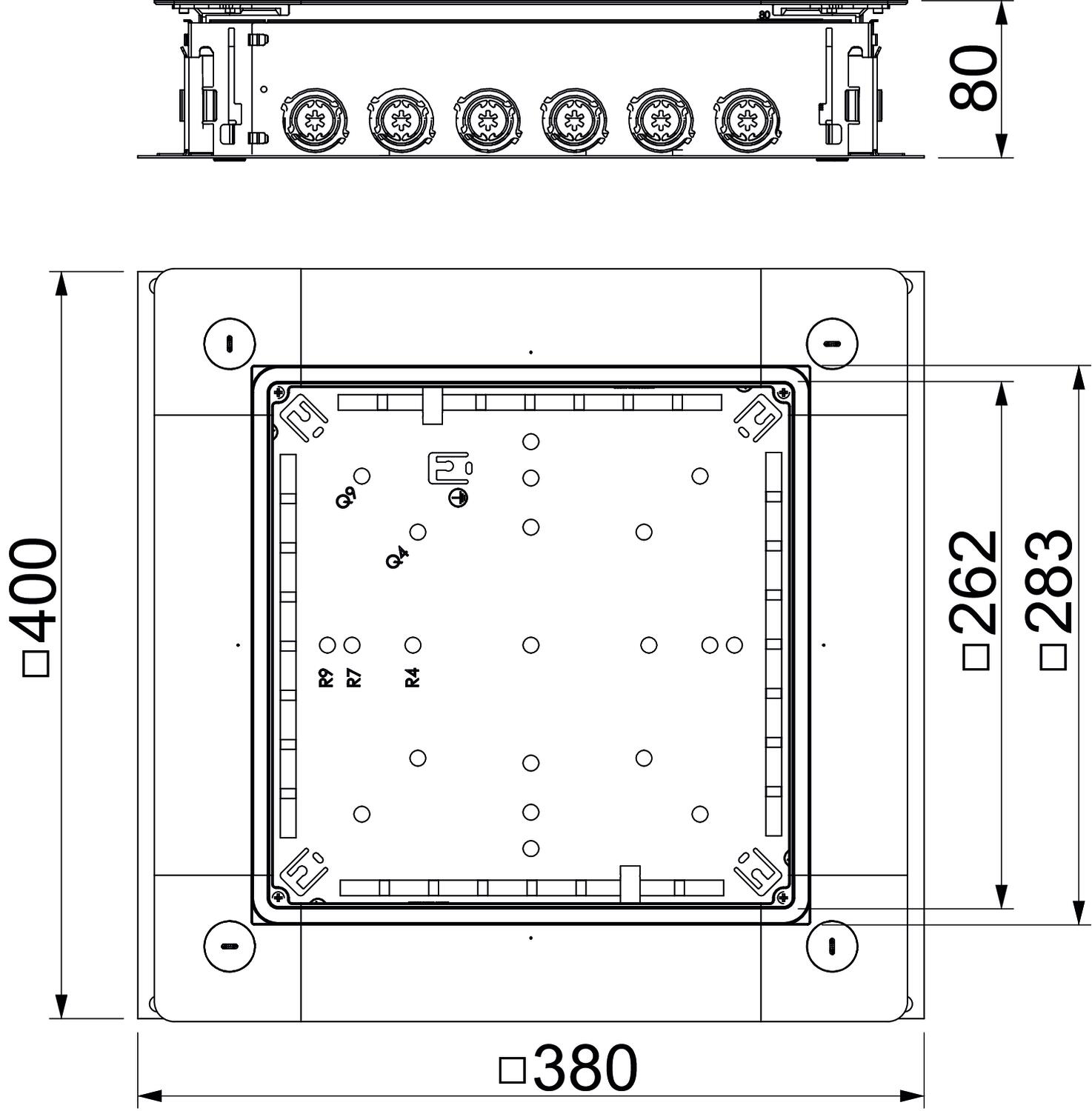

Dimensione a	262 mm
Dimensione A	380 mm
Dimensione b	283 mm
Dimensione B	400 mm
Dimensionee	400x380x80

Disaccoppiabile	sì
Grado di protezione (IP) con coperchio aperto	IP20
Impronta CO2 (GWP) dalla culla al cancello	22,1564 kg CO2e / 1 Pezzo
Intervallo di livellamento max	160 mm
Intervallo di livellamento min.	80 mm
Materiale	Acciaio
Nenngröße	250 mm
Numero di apparecchi installabili	1
per collegamento tubo	sì
Piastra a pavimento	sì
Possibilità di incasso della guarnizione	sì
Superficie	zincato in continuo
Tipo coperchio	universale

Tutti i tipi

Tutti i tipi

Tipo	Altezza massetto min.	Altezza massetto max	Altezza canale min.	Altezza del canale max.	Tipo coperchio	Apertura di montaggio per unità di montaggio	Nenngröße	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
UZD250-4	80 mm	160 mm	28 mm	58 mm	universale	quadrato	250 mm	7410022	pz	1 pz	115,90 CHF Prezzo / 1 pz
UZD350-4	80 mm	160 mm	28 mm	58 mm	universale	quadrato	350 mm	7410023	pz	1 pz	143,50 CHF Prezzo / 1 pz
UZD350-4 R	80 mm	160 mm	-	-	universale	quadrato	350 mm	7410025	pz	1 pz	148,85 CHF Prezzo / 1 pz
UZD250-4 R	80 mm	160 mm	-	-	universale	quadrato	250 mm	7410026	pz	1 pz	123,60 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

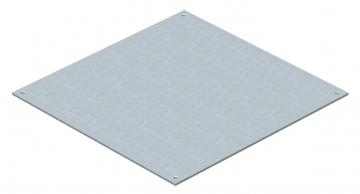

Coperchio cieco per UZD250-3/4	DU 250-2	-----	7400573	pz	1 pz	45,05 CHF Prezzo / 1 pz

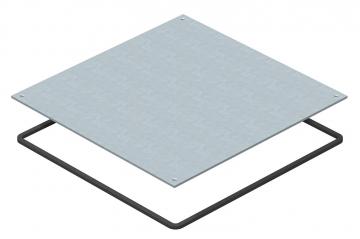

Coperchio cieco antiumidità per UZD250-3/4	DUF 250-2	-----	7400589	pz	1 pz	55,48 CHF Prezzo / 1 pz

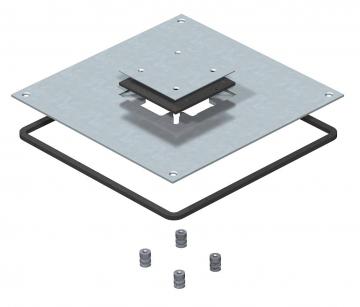

Coperchio di montaggio per UZD250-3/4	DUF 250-3DAT	-----	7400613	pz	1 pz	209,56 CHF Prezzo / 1 pz

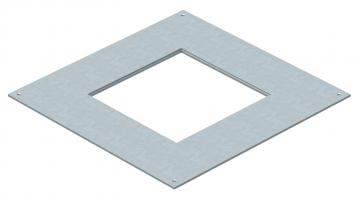

Coperchio di montaggio 250 per torretta di dimensione nominale 4	DUG 250-3 4	-----	7400459	pz	1 pz	40,79 CHF Prezzo / 1 pz

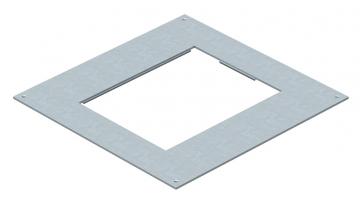

Coperchio di montaggio 250 dimensione nominale 6	DUG 250-3 6	-----	7400463	pz	1 pz	40,79 CHF Prezzo / 1 pz

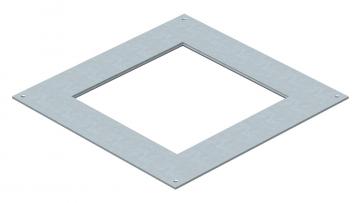

Coperchio di montaggio 250 per unità di montaggio dimensione nominale 9	DUG 250-3 9	-----	7400467	pz	1 pz	40,79 CHF Prezzo / 1 pz

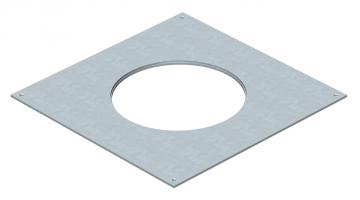

Coperchio di montaggio 250 per unità di montaggio di dimensione nominale R4	DUG 250-3 R4	-----	7400471	pz	1 pz	40,79 CHF Prezzo / 1 pz
Morsetto per conduttore di protezione	8AWR	127 590 109	6288704	pz	10 pz	4,53 CHF Prezzo / 1 pz
