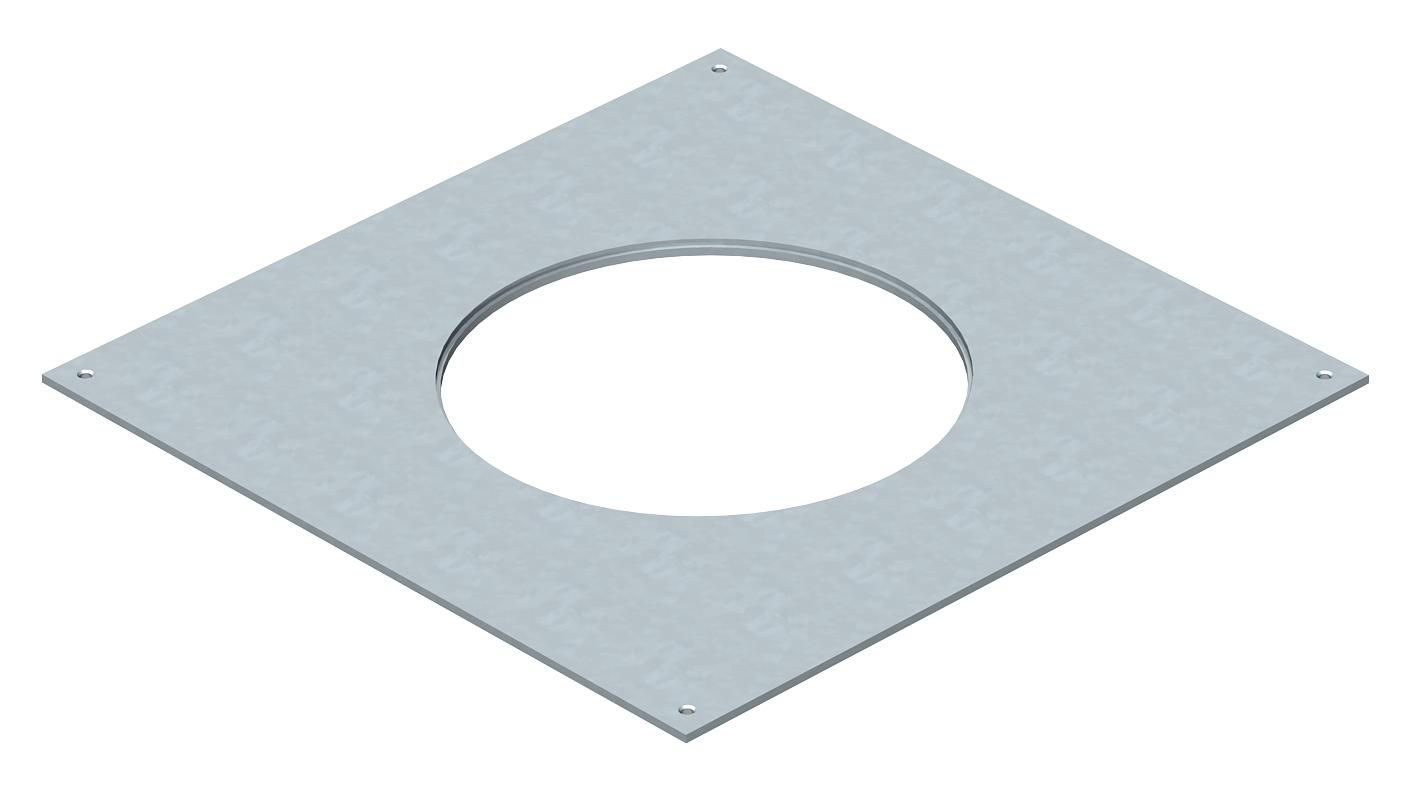

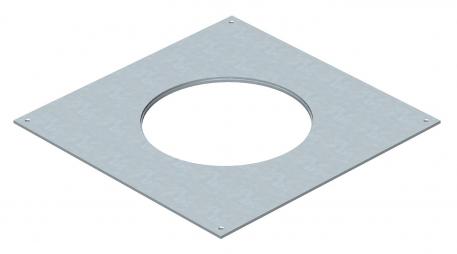

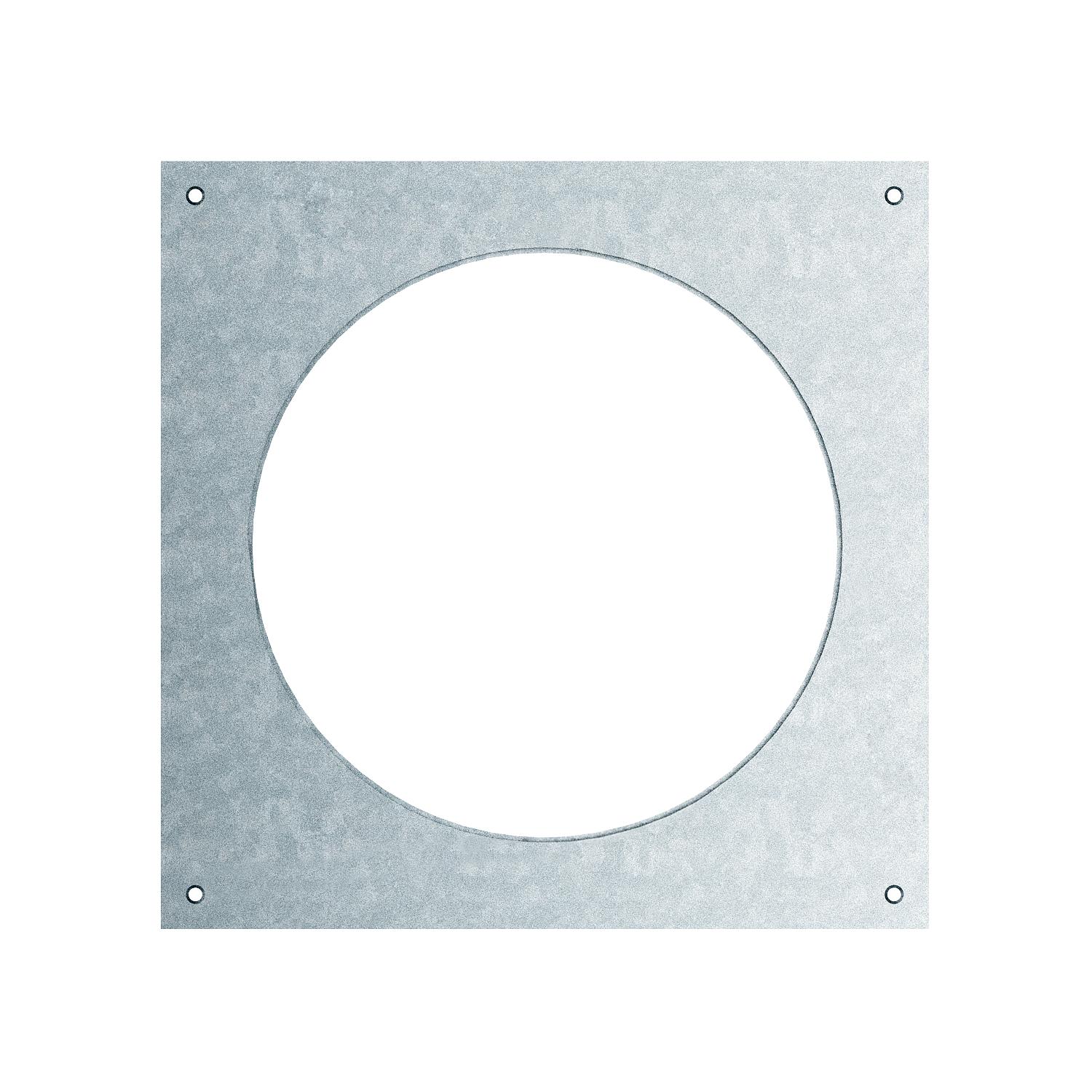

Coperchio di montaggio 250 per unità di montaggio di dimensione nominale R4
N. art. 7400471 | EAN 4012195431282
- Descrizione del prodotto
-
Descrizione del prodottoCoperchio di montaggio per scatole di giunzione e derivazione da incasso del tipo UZD250-3/4 per il montaggio di un'unità di montaggio di dimensione nominale R4. Predisposto con recesso di 3mm per eventuale installazione di piastra cieca.
-
- Dati tecnici
-
Dati tecnici

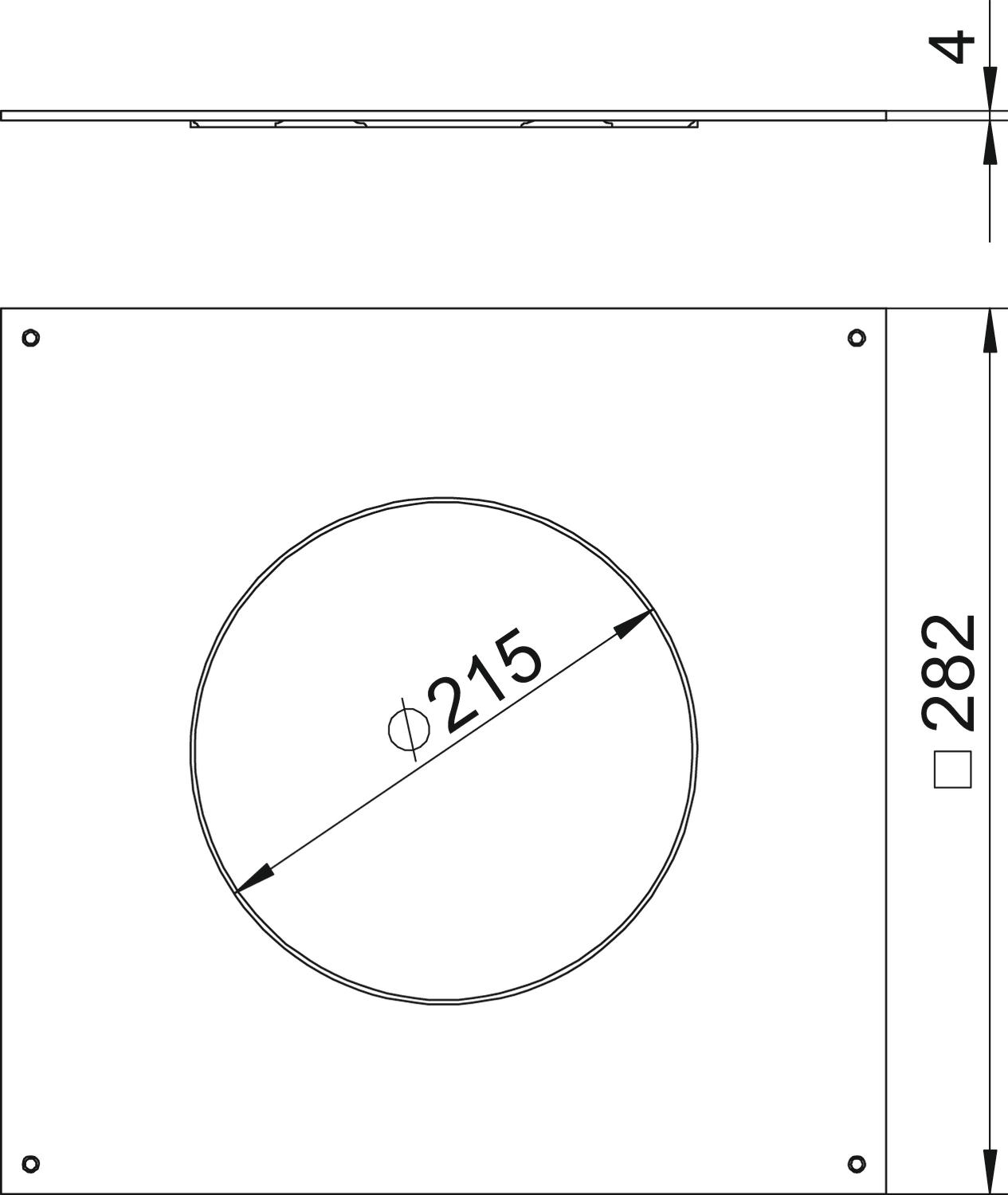

Adatto per canali sotto pavimento chiusi a filo battuto no Adatto per condotti sotto battuto coperti dal massetto sì Apertura di montaggio tondo Apertura di montaggio per tank sopra pavimento no Coperchio per apertura montaggio sì Dimensione A 282 mm Dimensione d Ø 215 mm Dimensione nominale per torretta R4 Dimensionee 282x282x4 Impronta CO2 (GWP) dalla culla al cancello 5,6111 kg CO2e / 1 Pezzo Larghezza 282 mm Larghezza canale max 250 mm Larghezza canale min. 190 mm Lughezza. 282 mm Materiale Acciaio Nenngröße 250 mm Possibilità di incasso della guarnizione no Spessore materiale 4 mm Superficie zincato in continuo Trattamento del pavimento asciutto Versione per carichi pesanti no - Tutti i tipi
- Download
-
Scheda tecnica DUG 250-3 R4 / 7400471 , 0.16MB , pdfDichiarazione di conformità UE DUG 250-3 R4 / 7400471 , 0.19MB , pdfREACH Dichiarazione di conformità DUG 250-3 R4 / 7400471 , 0.12MB , pdfRoHS Dichiarazione di conformità DUG 250-3 R4 / 7400471 , 0.13MB , pdfIstruzioni di montaggio Sistema di canali sottopavimento EÜK , 19.88MB , pdfIstruzioni di montaggio EÜK screed-covered duct system generation 3 , 76.05MB , pdf
