Nota: Questo articolo è un articolo fuori produzione. Puoi trovare l’articolo successivo qui: 6059496 / Passerella SKS-Magic® 60 A2

Passerella portacavi DKS 60 A2 3000 | 300 | 0,8 | no | Acciaio INOX 1.4301 | non trattato, ulteriore trattamento

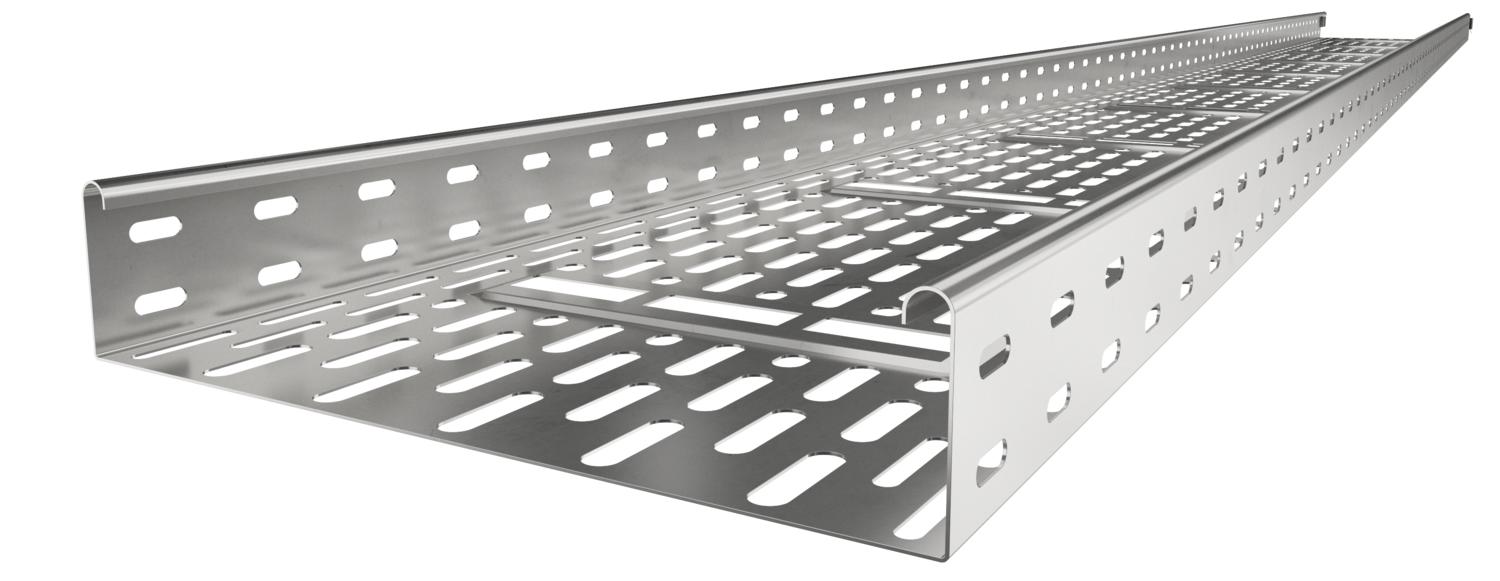

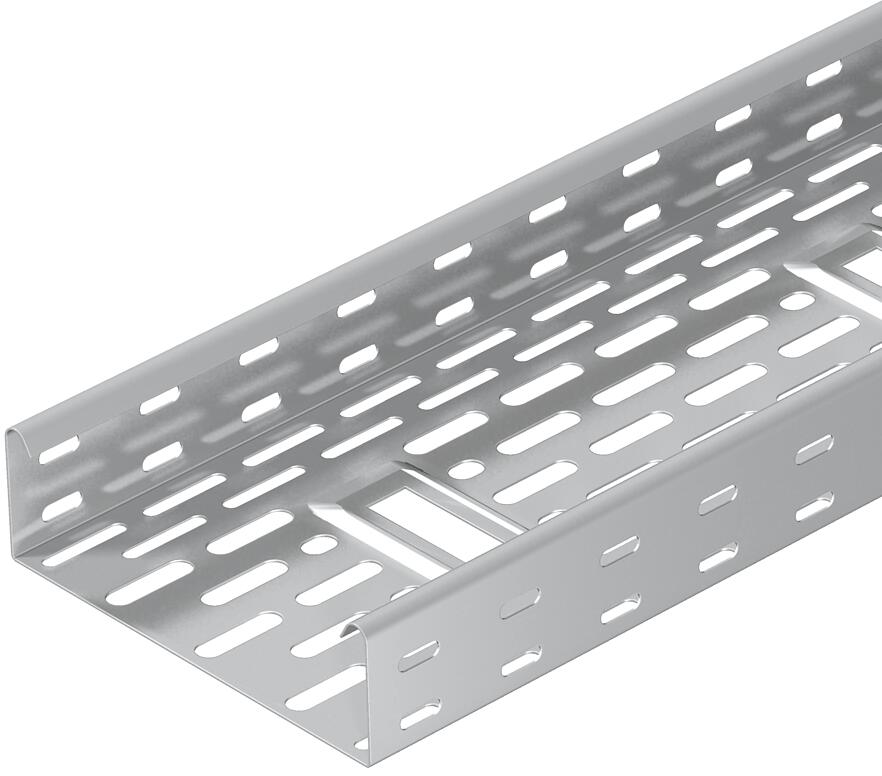

Passerella portacavi DKS 60 A2

N. art. 6085636 | EAN 4012196070572

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	0,8 mm

Mantenimento funzionale	no

Materiale

Superficie	non trattato, ulteriore trattamento

Descrizione del prodotto

Descrizione del prodotto

DKS 60 = Sistema di passerelle asolate portacavi con altezza del bordo pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Sistema di passerelle portacavi asolate conforme a VdS 2092 con il 30% di percentuale di foratura per l'impiego sotto gli impianti di nebulizzazione.

Uscita cavi dal fondo, possibile della larghezza 200mm in su.

I componenti di collegamento devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Con parte superiore	no
Conformità ROHS	sì
Dimensionee	60x300x3000
Dimensioni	60 x 300
Einsatz Sprinkleranlage	sì
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Mantenimento funzionale	no

Materiale	Acciaio INOX 1.4301
Serie di prodotti	Serie DKS
Sezione utile	17800 mm²
Sezione utile	178 cm²
Spessore lamiera	0,8 mm
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Misure

Altezza	60 mm
Altezza	2 in
Dimensione B	300 mm
Larghezza	12 in

Larghezza	300 mm
Lughezza.	3000 mm
Lughezza.	10 ft

Carichi

Distanza tra gli appoggi 1,5 m	1 kN/m
Distanza tra gli appoggi 1,75 m	0,8 kN/m

Distanza tra gli appoggi 2,0 m	0,5 kN/m
Distanza tra gli appoggi 2,5 m	0,35 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	13,8096 kg CO₂e
Data di rilevazione valore CO2	2025-04-02T00:00:00.000+0200
Declared Unit	Metro

Declared Unit Quantity	1
Impronta CO2 (GWP) dalla culla al cancello	13,8096 kg CO₂e / 1 Metro

Dati tecnici

Diagramma di carico passerella tipo DKS 60 VA

Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Carico passerella-cavi ammesso in kN/m senza peso operatore
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi
Flessione di carico nella procedura di prova

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
DKS 630 A2	3000 mm	300 mm	0,8 mm	no	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6085636	m	3 m	148,30 CHF Prezzo / 1 m
DKS 610 A4	3000 mm	100 mm	0,8 mm	no	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6085668	m	3 m	135,07 CHF Prezzo / 1 m
DKS 630 A4	3000 mm	300 mm	0,8 mm	no	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6085673	m	3 m	300,32 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale A2	RLVK 60 A2	127 058 579	6067654	pz	10 pz	8,30 CHF Prezzo / 1 pz
Coperchio con chiusura con bussola girevole A2	DRL 300 A2	127 053 529	6052908	m	3 m	175,29 CHF Prezzo / 1 m
Separatore 60 A2	TSG 60 A2	127 058 569	6062084	m	3 m	34,02 CHF Prezzo / 1 m
Giunto di base A2	SSLB 300 A2	127 058 529	7070365	pz	20 pz	17,80 CHF Prezzo / 1 pz
