Passerella SKS-Magic® 60 A2 3050 | 300 | 60 | 1,5 | no | acciaio inox | Acciaio INOX 1.4301 | non trattato, ulteriore trattamento

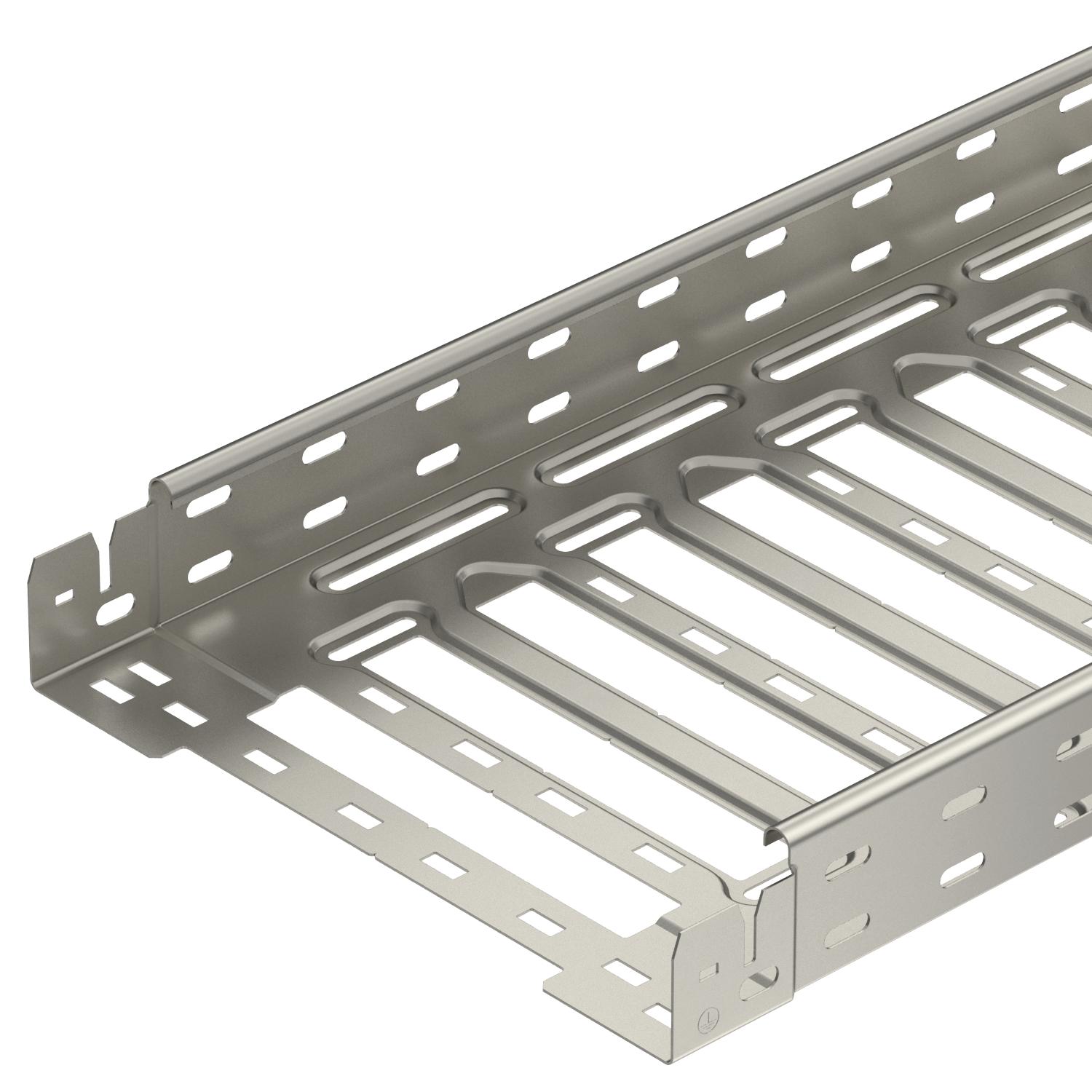

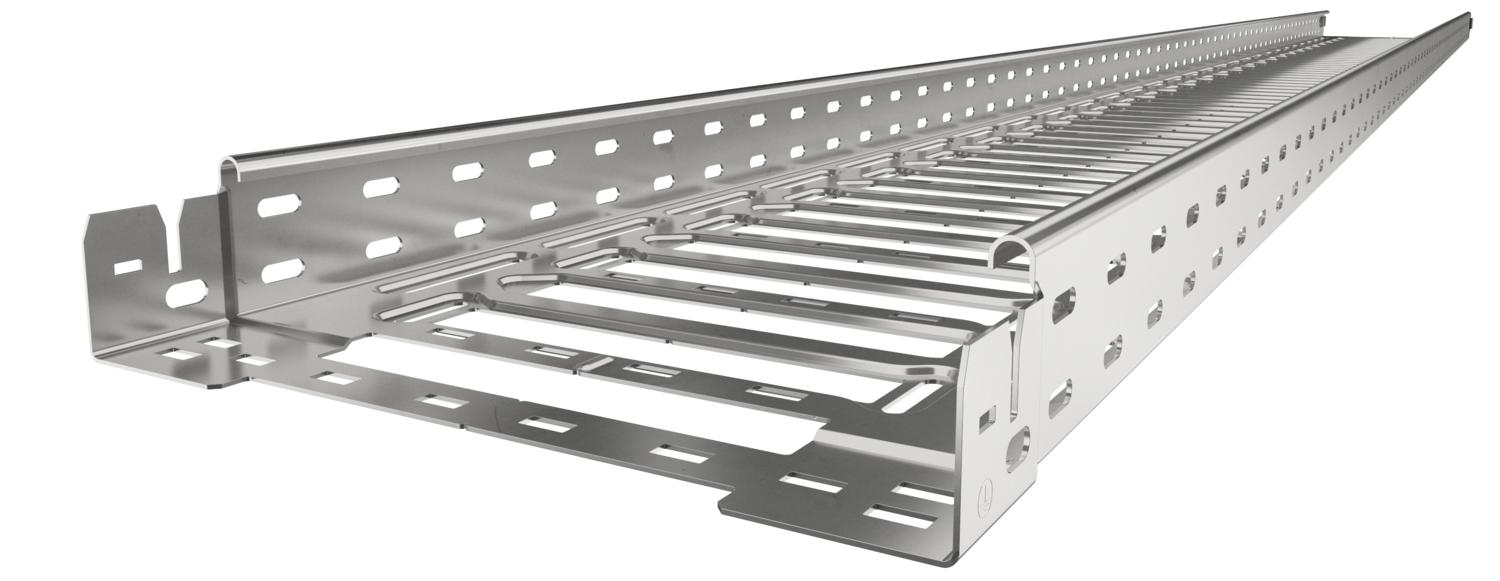

Passerella SKS-Magic® 60 A2

N. art. 6059496 | EAN 4012195832782

N. art. / Tipo

Lughezza.	3050 mm

Larghezza

Altezza	60 mm

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Colore	acciaio inox

Materiale	Acciaio INOX 1.4301

Superficie	non trattato, ulteriore trattamento

Descrizione del prodotto

Descrizione del prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

Dalla larghezza della passerella di 200 mm con asolatura del 30% secondo la Direttiva VdS 2092 idoneo per l'utilizzo in impianti con sprinkler.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	acciaio inox
Con parte superiore	no
Dimensionee	60x300x3050
Einsatz Sprinkleranlage	sì
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Magnetische Schirmdämpfung mit Deckel	50 dB
Mantenimento funzionale	no

Materiale	Acciaio INOX 1.4301
Schermatura magnetica senza coperchio	20 dB
Sezione utile	17800 mm²
Sezione utile	178 cm²
Spessore lamiera	1,5 mm
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Misure

Altezza	60 mm
Dimensione B	300 mm
Dimensione L	180 mm
Dimensione x	196 mm

Dimensione y	262 mm
Larghezza	300 mm
Lughezza.	3050 mm

Carichi

Distanza tra gli appoggi 1,5 m	2,7 kN/m
Distanza tra gli appoggi 2,0 m	2,1 kN/m

Distanza tra gli appoggi 2,5 m	1,47 kN/m
Distanza tra gli appoggi 3,0 m	0,8 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	25,5493 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	25,5493 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella portacavi tipo SKSM 60

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKSM 610 A2	3050 mm	100 mm	60 mm	1,5 mm	no	acciaio inox	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6059490	m	3 m	133,21 CHF Prezzo / 1 m
SKSM 620 A2	3050 mm	200 mm	60 mm	1,5 mm	no	acciaio inox	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6059494	m	3 m	223,92 CHF Prezzo / 1 m
SKSM 630 A2	3050 mm	300 mm	60 mm	1,5 mm	no	acciaio inox	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6059496	m	3 m	277,73 CHF Prezzo / 1 m
SKSM 640 A2	3050 mm	400 mm	60 mm	1,5 mm	no	acciaio inox	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6059498	m	3 m	302,61 CHF Prezzo / 1 m
SKSM 650 A2	3050 mm	500 mm	60 mm	1,5 mm	no	acciaio inox	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6059500	m	3 m	337,47 CHF Prezzo / 1 m
SKSM 660 A2	3050 mm	600 mm	60 mm	1,5 mm	no	acciaio inox	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6059502	m	3 m	400,89 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Set giunti longitudinali Magic A2	KTSMV 630 A2	-----	6068964	pz	1 pz	59,69 CHF Prezzo / 1 pz
Curva 90° 60 A2	RB 90 630 A2	127 032 489	6036626	pz	1 pz	143,72 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 A2	RB W 630 A2	127 033 009	6037156	pz	1 pz	308,56 CHF Prezzo / 1 pz
Derivazione laterale 60 A2	RAA 630 A2	127 031 389	6042318	pz	1 pz	92,08 CHF Prezzo / 1 pz
Raccordo a T 60 A2	RT 630 A2	127 034 189	6038164	pz	1 pz	203,49 CHF Prezzo / 1 pz
Derivazione a croce 60 A2	RK 630 A2	127 033 549	7027505	pz	1 pz	264,53 CHF Prezzo / 1 pz
Coperchio con chiusura con bussola girevole A2	DRL 300 A2	127 053 529	6052908	m	3 m	175,29 CHF Prezzo / 1 m
Separatore 60 A2	TSG 60 A2	127 058 569	6062084	m	3 m	34,02 CHF Prezzo / 1 m
