Curva ad angolazione regolabile 60 A2

N. art. 6037156 | EAN 4012197341282 | ELDAS-No. 127 033 009

N. art. / Tipo
Torna alla panoramica
Descrizione del prodotto
Descrizione del prodotto

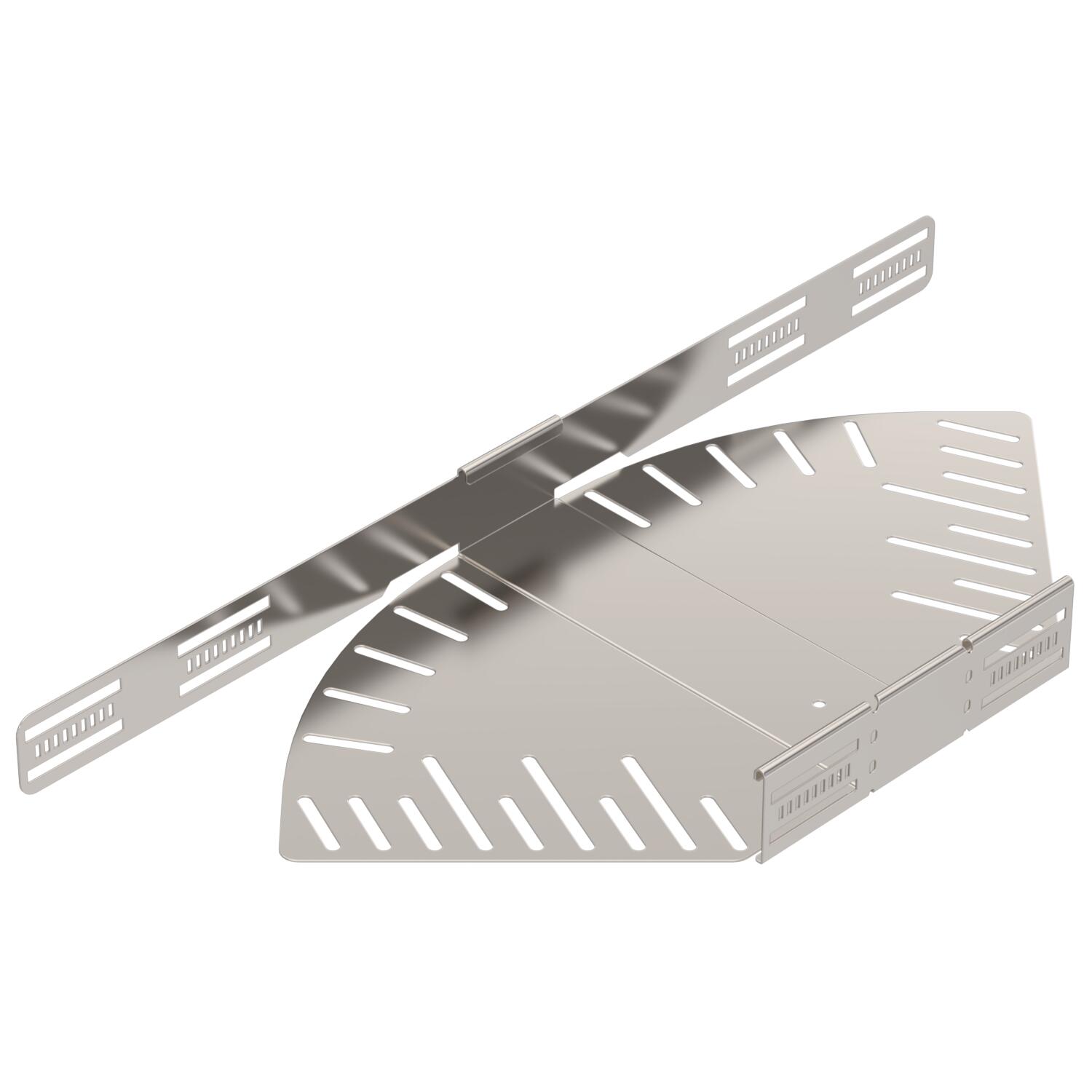

Curva ad angolazione regolabile per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 60 mm. Angolo regolabile 0 - 90°. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Dichiarazione di conformità UKCA
  • Impronta di carbonio (PCF)
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 60 mm
Colore acciaio inox
Con parte superiore no
Deviazione di direzione orizzontale

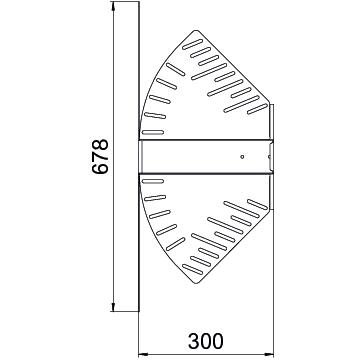

Dimensione B 300 mm
Dimensione L 678 mm
Dimensione R 50 mm
Dimensionee 60x300
Foratura laterale
Foratura NATO no
Forma costruttiva Curva snodata_completa
Foro di montaggio nel pavimento
Impronta CO2 (GWP) dalla culla al cancello 16,8274 kg CO2e / 1 Pezzo
Larghezza 300 mm
Mantenimento funzionale no
Materiale Acciaio INOX 1.4301
Piegatura (angolo) regolabile
Quantità viti raccomandata 14 St.
Range di temperatura di esercizio max 120 °C
Range di temperatura di esercizio min. -20 °C
Spessore lamiera 1,25 mm
Spessore longherone 1,25 mm
Spessore materiale piastra 1,25 mm
Superficie non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi avvitato/fissato
Versione a grande portata no
Versione connettore connettore integrato
Tutti i tipi

Tutti i tipi

Tipo Larghezza Materiale Superficie Colore N. art. Quantità Conf. Prezzo di listino IVA escl.
RB W 630 A2 300 Acciaio INOX 1.4301 non trattato, ulteriore trattamento acciaio inox 6037156
1 pz 308,56 CHF Prezzo / 1 pz
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

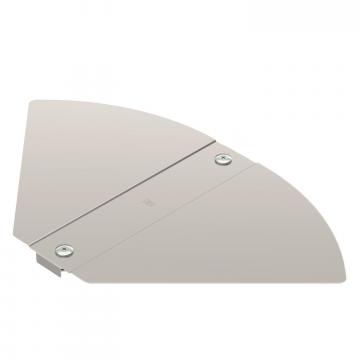

Coperchio per curva ad angolazione regolabile A2 Coperchio per curva ad angolazione regolabile A2 RBD W 300 A2 127 035 369 6037564
1 pz 174,05 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2 Morsetto doppio, montaggio accessori A2 DOP A2 ----- 6035998
10 pz 75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, A2 Vite a testa tonda con dado flangiato, A2 FRSB 6x12 A2 127 091 009 6406138
100 pz 64,83 CHF Prezzo / 100 pz
