Nota: Questo articolo è un articolo fuori produzione. Puoi trovare l’articolo successivo qui: 6059507 / Passerella SKS-Magic® 60 A4

Passerella DKS 60 A4 3000 | 100 | 0,8 | no | Acciaio INOX 1.4571 | non trattato, ulteriore trattamento

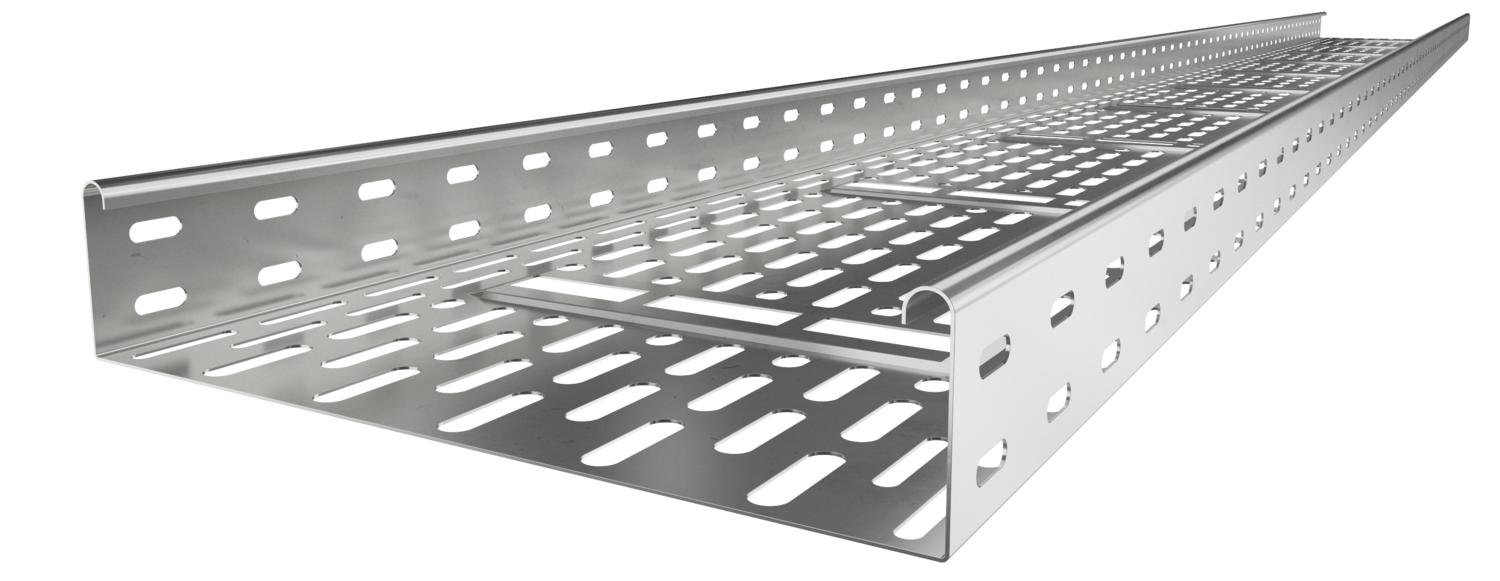

Passerella DKS 60 A4

N. art. 6085668 | EAN 4012196181933

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	0,8 mm

Mantenimento funzionale	no

Materiale

Superficie	non trattato, ulteriore trattamento

Descrizione del prodotto

Descrizione del prodotto

DKS 60 = Sistema di passerelle asolate portacavi con altezza del bordo pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Sistema di passerelle portacavi asolate conforme a VdS 2092 con il 30% di percentuale di foratura per l'impiego sotto gli impianti di nebulizzazione.

Uscita cavi dal fondo, possibile della larghezza 200mm in su.

I componenti di collegamento devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Con parte superiore	no
Dimensionee	60x100x3000
Einsatz Sprinkleranlage	sì
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4571

Sezione utile	5800 mm²
Sezione utile	58 cm²
Spessore lamiera	0,8 mm
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Misure

Altezza	60 mm
Altezza	2 in
Dimensione B	100 mm
Larghezza	100 mm

Larghezza	4 in
Lughezza.	10 ft
Lughezza.	3000 mm

Carichi

Distanza tra gli appoggi 1,5 m	1 kN/m
Distanza tra gli appoggi 1,75 m	0,8 kN/m

Distanza tra gli appoggi 2,0 m	0,5 kN/m
Distanza tra gli appoggi 2,5 m	0,35 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	7,5979 kg CO₂e
Data di rilevazione valore CO2	2025-04-02T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	7,5979 kg CO₂e / 1 Metro

Dati tecnici

Diagramma di carico passerella tipo DKS 60 VA

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
DKS 630 A2	3000 mm	300 mm	0,8 mm	no	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6085636	m	3 m	148,30 CHF Prezzo / 1 m
DKS 610 A4	3000 mm	100 mm	0,8 mm	no	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6085668	m	3 m	135,07 CHF Prezzo / 1 m
DKS 630 A4	3000 mm	300 mm	0,8 mm	no	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6085673	m	3 m	300,32 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale A4	RLVK 60 A4	-----	6067675	pz	10 pz	12,20 CHF Prezzo / 1 pz
Coperchio con bussola girevole A4	DRL 100 A4	-----	6052980	m	3 m	136,99 CHF Prezzo / 1 m
Separatore 60 A4	TSG 60 A4	127 013 649	6062086	m	3 m	46,41 CHF Prezzo / 1 m
Giunto di base A4	SSLB 100 A4	127 019 809	7070390	pz	20 pz	9,81 CHF Prezzo / 1 pz
