Passerella grigliata GR-Magic® 35 G 3000 | 50 | 35 | 3,9 | 9,4 | no

Passerella grigliata GR-Magic® 35 G

N. art. 6000060 | EAN 4012195624813 | ELDAS-No. 127 020 289

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	35 mm

Diametro filo

Sezione utile

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata con giunto sagomato e altezza laterale di 35 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

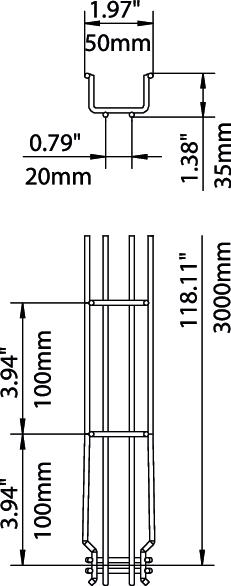

Per la passerella grigliata non sono necessari ulteriori componenti di collegamento, le due estremità vengono semplicemente inserite una nell'altra. La larghezza della maglia è di 50 x 100 mm (eccezione GRM 35/50 = 20 x 100 mm).

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	1 in
Altezza	35 mm
Colore	zinco
Connettore senza viti	sì
Diametro filo	3,9 mm
Dimensione B	52 mm
Dimensionee	35x50x3000
Distanza tra gli appoggi 1,0 m	0,25 kN/m
Distanza tra gli appoggi 1,5 m	0,11 kN/m
Distanza tra gli appoggi 2,0 m	0,1 kN/m
Forma del profilato	Forma a U
Impronta CO2 (GWP) dalla culla al cancello	0,8706 kg CO2e / 1 Metro

Larghezza	1,97 in
Larghezza	50 mm
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Separatore integrato	NULL
Sezione utile	9,4 cm²
Sezione utile	1750 mm²
Superficie	zincato galvanicamente
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Diagramma di carico della passerella grigliata GR-Magic tipo GRM 35

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	no	127 020 289	6000060	m	3 m	11,51 CHF Prezzo / 1 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	no	127 021 009	6000062	m	3 m	12,81 CHF Prezzo / 1 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	no	127 021 019	6000063	m	3 m	15,88 CHF Prezzo / 1 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	no	127 021 029	6000064	m	3 m	17,18 CHF Prezzo / 1 m
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	no	127 021 039	6000066	m	3 m	22,68 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per passerella grigliata, a scatto FS	DGRR 50 FS	127 014 419	6001840	m	3 m	15,26 CHF Prezzo / 1 m
Giunto angolare G	GEV 36 G	127 068 059	6016715	pz	20 pz	1,82 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Separatore 30 FS	TSG 30 FS	127 013 609	6062050	m	3 m	6,07 CHF Prezzo / 1 m
Morsetto per fissaggio del separatore	KS GR A2	127 008 069	6062282	pz	30 pz	192,78 CHF Prezzo / 100 pz
Piastra uscita cavo FS	KAB GR FS	-----	6220139	pz	10 pz	10,49 CHF Prezzo / 1 pz
