Passerella grigliata GR-Magic® 35 G 3000 | 150 | 35 | 3,9 | 36,6 | no

Passerella grigliata GR-Magic® 35 G

N. art. 6000063 | EAN 4012195037170 | ELDAS-No. 127 021 019

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	35 mm

Diametro filo

Sezione utile

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

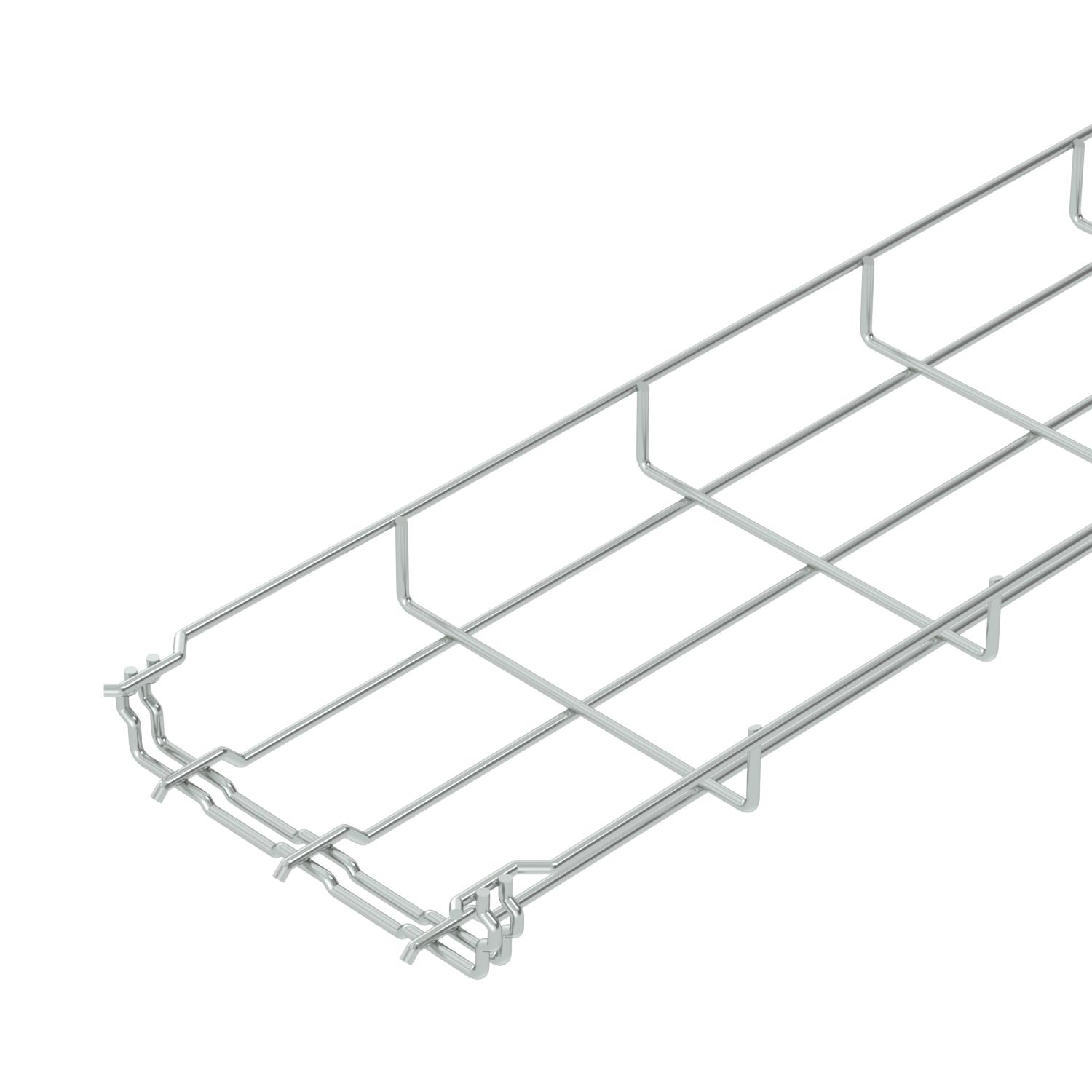

Passerella grigliata con giunto sagomato e altezza laterale di 35 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Per la passerella grigliata non sono necessari ulteriori componenti di collegamento, le due estremità vengono semplicemente inserite una nell'altra. La larghezza della maglia è di 50 x 100 mm (eccezione GRM 35/50 = 20 x 100 mm).

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	1 in
Altezza	35 mm
Colore	zinco
Connettore senza viti	sì
Diametro filo	3,9 mm
Dimensione B	150 mm
Dimensionee	35x150x3000
Distanza tra gli appoggi 1,0 m	0,25 kN/m
Distanza tra gli appoggi 1,5 m	0,11 kN/m
Distanza tra gli appoggi 2,0 m	0,1 kN/m
Forma del profilato	Forma a U
Impronta CO2 (GWP) dalla culla al cancello	1,2043 kg CO2e / 1 Metro

Larghezza	5,91 in
Larghezza	150 mm
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Separatore integrato	NULL
Sezione utile	5250 mm²
Sezione utile	36,6 cm²
Superficie	zincato galvanicamente
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

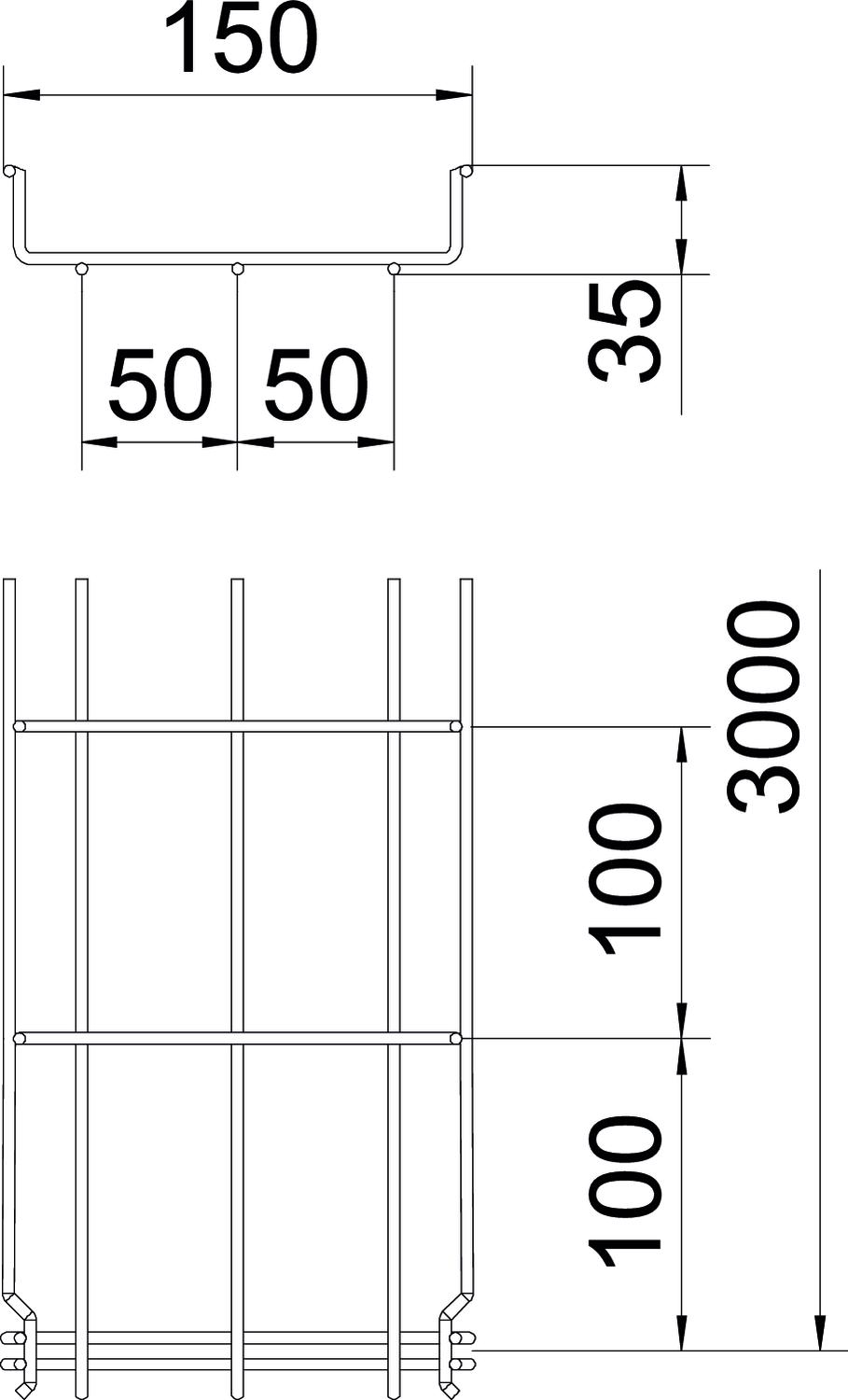

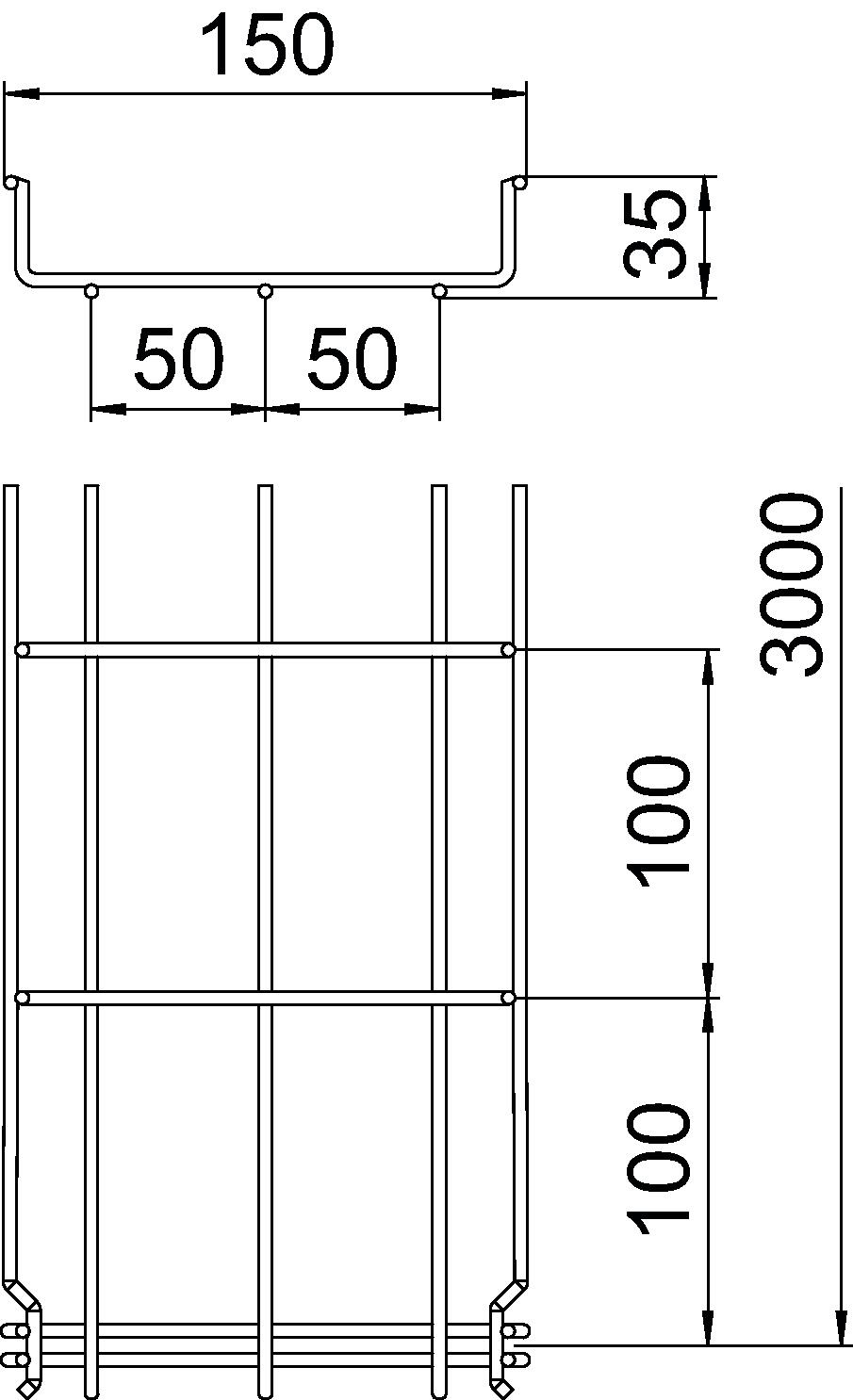

Diagramma di carico della passerella grigliata GR-Magic tipo GRM 35

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	no	127 020 289	6000060	m	3 m	11,51 CHF Prezzo / 1 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	no	127 021 009	6000062	m	3 m	12,81 CHF Prezzo / 1 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	no	127 021 019	6000063	m	3 m	15,88 CHF Prezzo / 1 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	no	127 021 029	6000064	m	3 m	17,18 CHF Prezzo / 1 m
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	no	127 021 039	6000066	m	3 m	22,68 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per passerella grigliata, a scatto FS	DGRR 150 FS	127 013 869	6001844	m	3 m	24,78 CHF Prezzo / 1 m
Giunto angolare G	GEV 36 G	127 068 059	6016715	pz	20 pz	1,82 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Separatore 30 FS	TSG 30 FS	127 013 609	6062050	m	3 m	6,07 CHF Prezzo / 1 m
Morsetto per fissaggio del separatore	KS GR A2	127 008 069	6062282	pz	30 pz	192,78 CHF Prezzo / 100 pz
Piastra uscita cavo FS	KAB GR FS	-----	6220139	pz	10 pz	10,49 CHF Prezzo / 1 pz
