Chemin de câbles en treillis GR-Magic® 35 G 3000 | 50 | 35 | 3,9 | 9,4 | non

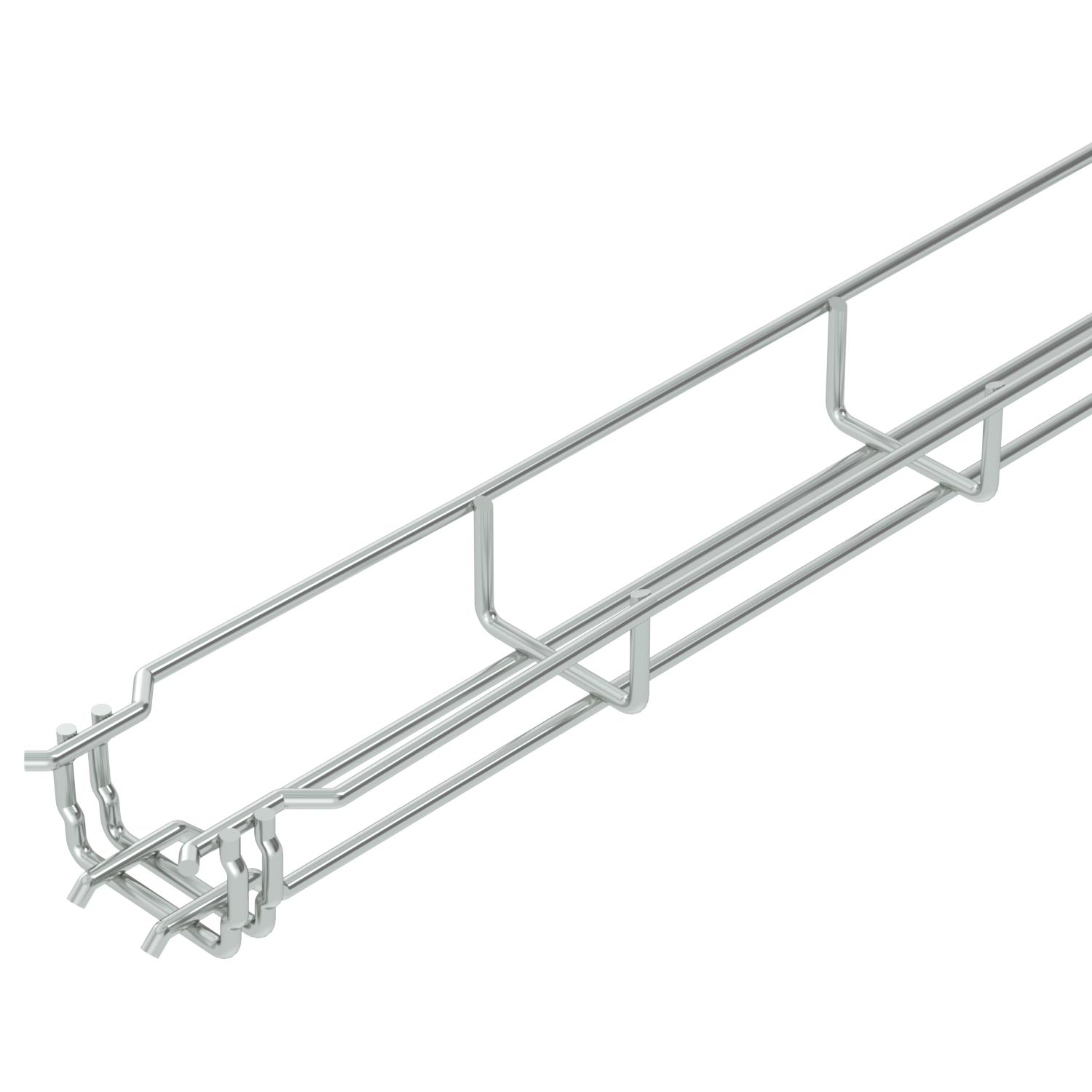

Chemin de câbles en treillis GR-Magic® 35 G

Réf. 6000060 | EAN 4012195624813 | ELDAS-No. 127 020 289

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	35 mm

Diamètre du fil

Section utile

Sécurité de fonctionnement	non

Description du produit

Description du produit

Chemin de câbles en treillis avec raccord préformé d'une hauteur d'aile de 35 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Aucun raccord supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm (exception : GRM 35/50 = 20 x 100 mm).

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc

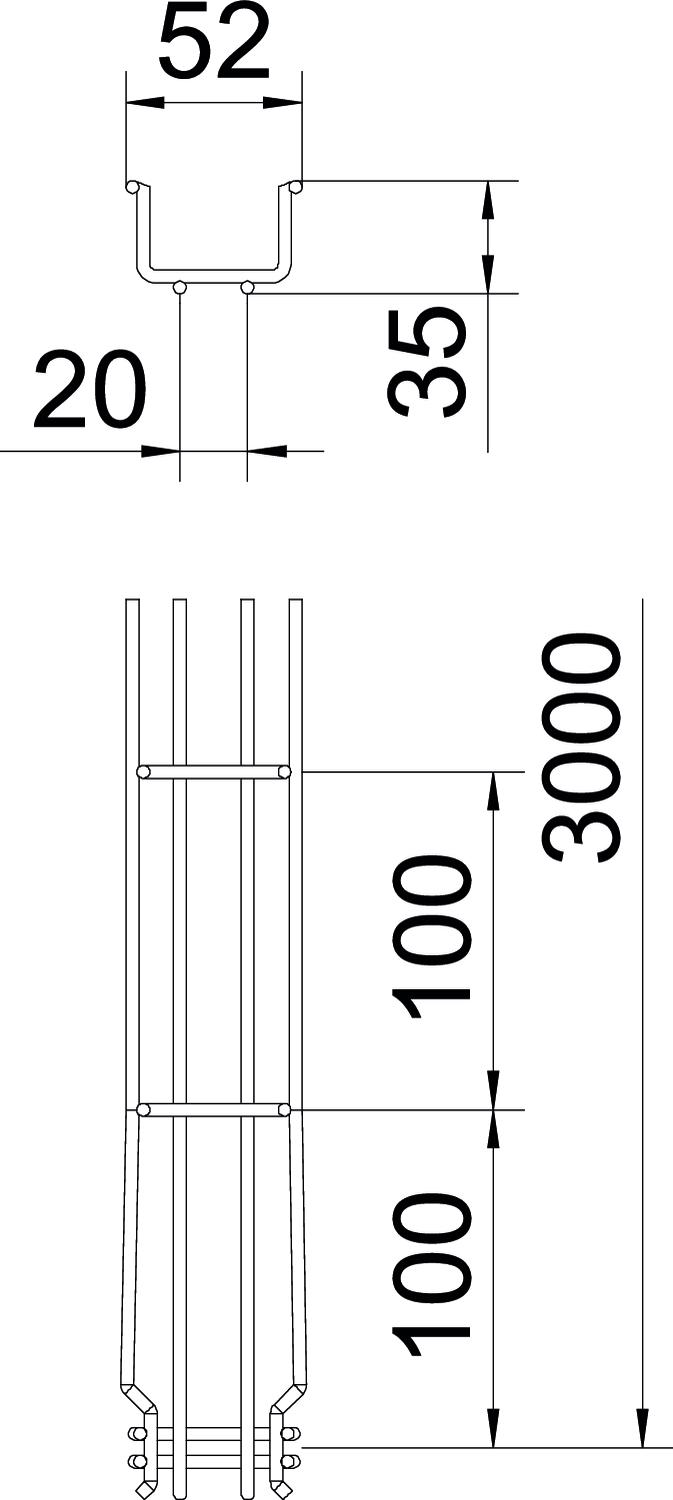

Cote B	52 mm
Diamètre du fil	3,9 mm
Dimension	35x50x3000
Distance entre support 1,5m	0,11 kN/m
Distance entre support 2,0m	0,1 kN/m
Distance entre supports 1,0m	0,25 kN/m
Empreinte CO2 (GWP) du berceau à la porte	0,8706 kg CO2e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	1 in
Hauteur	35 mm
Largeur	1,97 in

Largeur	50 mm
Longueur	3000 mm
Matériau	acier
Modèle longue portée	non
Raccord sans vis	oui
Section utile	1750 mm²
Section utile	9,4 cm²
Sécurité de fonctionnement	non
Séparateur intégré	sans
Surface	galvanisé
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis GR-Magic de type GRM 35

Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de longeron en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de longeron en fonction de l'espacement d'appui

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Sécurité de fonctionnement	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	non	127 020 289	6000060	m	3 m	11,51 CHF Prix / 1 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	non	127 021 009	6000062	m	3 m	12,81 CHF Prix / 1 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	non	127 021 019	6000063	m	3 m	15,88 CHF Prix / 1 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	non	127 021 029	6000064	m	3 m	17,18 CHF Prix / 1 m
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	non	127 021 039	6000066	m	3 m	22,68 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Couvercle pour chemin de câbles en treillis, encliquetable FS	DGRR 50 FS	127 014 419	6001840	m	3 m	15,26 CHF Prix / 1 m
Raccord d'angle G	GEV 36 G	127 068 059	6016715	Pièce	20 Pièce	1,82 CHF Prix / 1 Pièce

Accessoires de montage

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Séparateur 30 FS	TSG 30 FS	127 013 609	6062050	m	3 m	6,07 CHF Prix / 1 m
Pièce pour serrage pour fixation du séparateur	KS GR A2	127 008 069	6062282	Pièce	30 Pièce	192,78 CHF Prix / 100 Pièce
Tôle de sortie de câble FS	KAB GR FS	-----	6220139	Pièce	10 Pièce	10,49 CHF Prix / 1 Pièce
