Culla centrale per passerelle, altezza laterale 60 FS
N. art. 6358709 | EAN 4012196939435
- Descrizione del prodotto
-

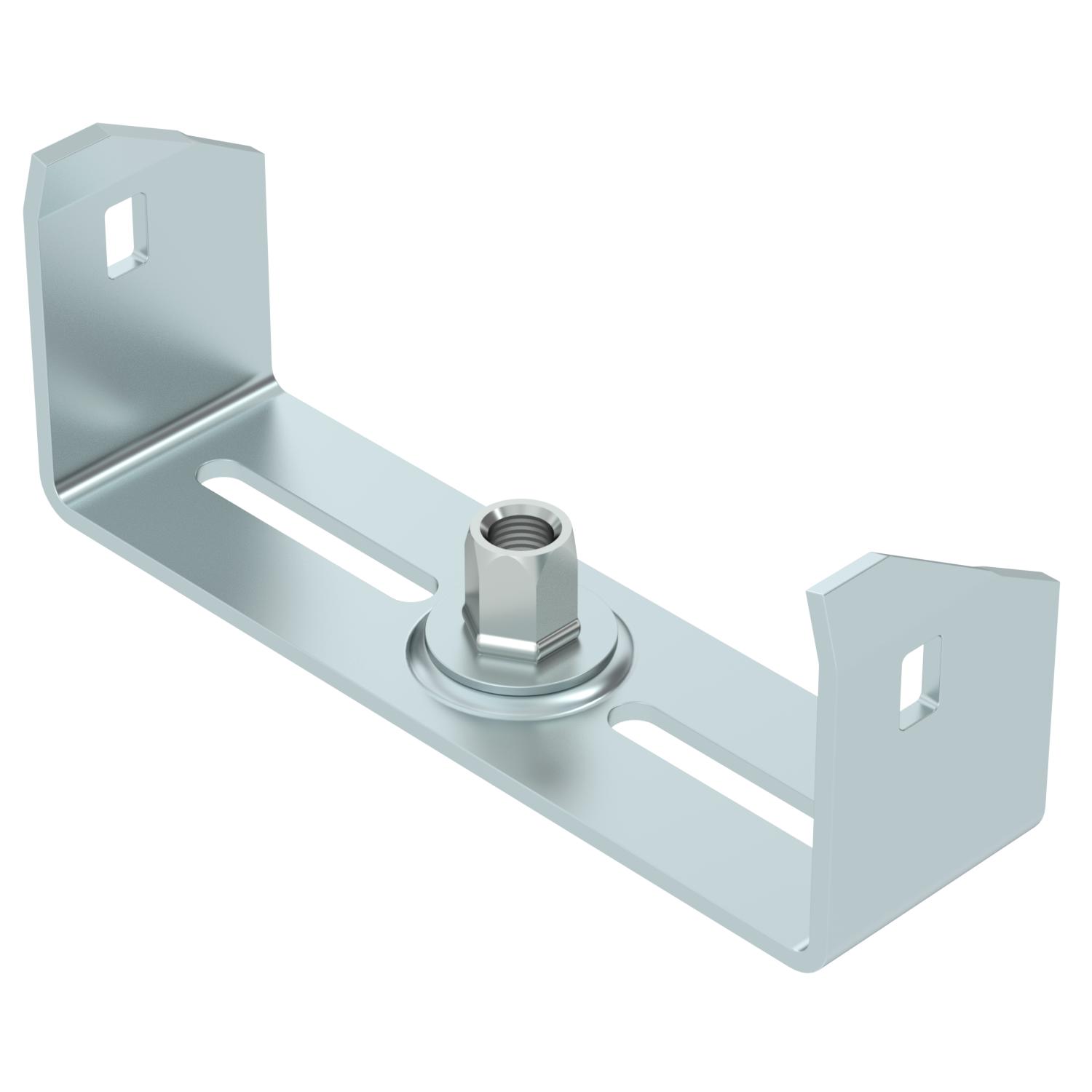

Descrizione del prodottoCulla centrale per passerelle portacavi con longherone laterale arrotolato nel bordo di altezza pari a 60 mm.
La culla centrale dispone di un manicotto filettato M10 girevole. Durante la disposizione dei cavi fare attenzione ad una ripartizione equa del carico (evitare disposizioni sbilanciate).
Le larghezze 100, 150 e 200 mm hanno perforazioni aggiuntive nella base, in modo che la culla centrale possa essere avvitata alla base del canale quando viene utilizzata per il matenimento funzionale secondo DIN 4102 Parte 12
-
- Dati tecnici
-
Dati tecnici
Adatto per asta filettata metrica 10 Adatto per passerelle sì Adatto per passerelle grigliate no Adatto per passerelle portacavi no Colore zinco Diametro foro 10,5 mm Dimensionee B150mm F in kN 0,5 kN Mantenimento funzionale sì Materiale Acciaio per larghezza max 150 mm per larghezza min. 150 Regolabile no Superficie zincato in continuo Versione agganciato Misure

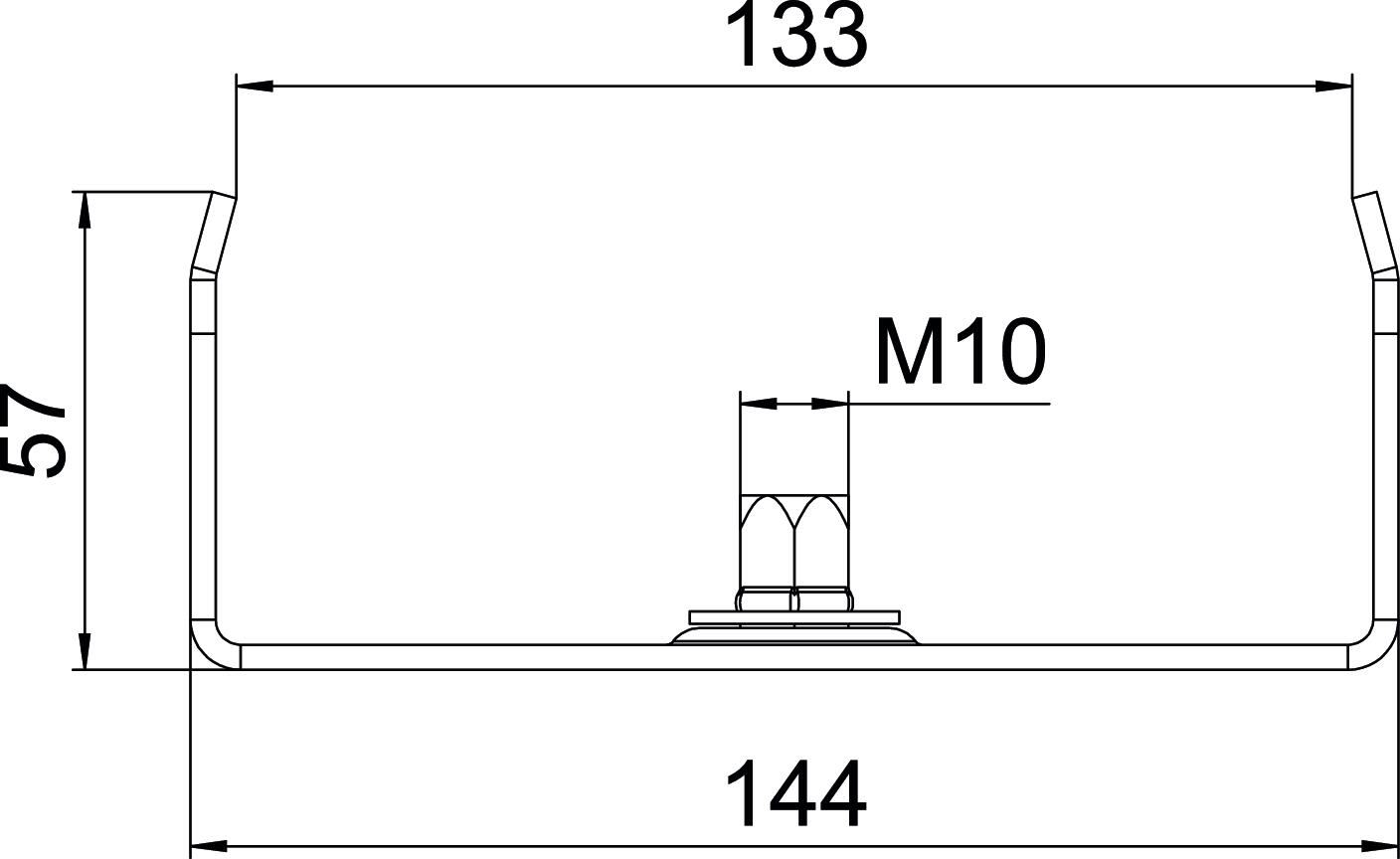

Altezza 57 mm Dimensione B 144 mm Dimensione b 133 mm Larghezza 8 in Larghezza 150 mm Lughezza. 40 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,6419 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 0,6419 kg CO2e / 1 Pezzo - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica MAH 60 150 FS / 6358709 , 0.17MB , pdfDichiarazione di conformità UE MAH 60 150 FS / 6358709 , 0.13MB , pdfREACH Dichiarazione di conformità MAH 60 150 FS / 6358709 , 0.12MB , pdfRoHS Dichiarazione di conformità MAH 60 150 FS / 6358709 , 0.12MB , pdfCertificato di prova Cable tray RKS Magic – centre suspension , 1.04MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di profilati a U , 2.02MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi universali , 2.07MB , pdf
