Culla centrale per passerelle, altezza laterale 60 FS 40 | 400 | 10,5 | 395 | zinco

Culla centrale per passerelle, altezza laterale 60 FS

N. art. 6358720 | EAN 4012196134823

N. art. / Tipo

Lughezza.	40 mm

Larghezza

Diametro foro	10,5 mm

Dimensione B

Colore	zinco

Descrizione del prodotto

Descrizione del prodotto

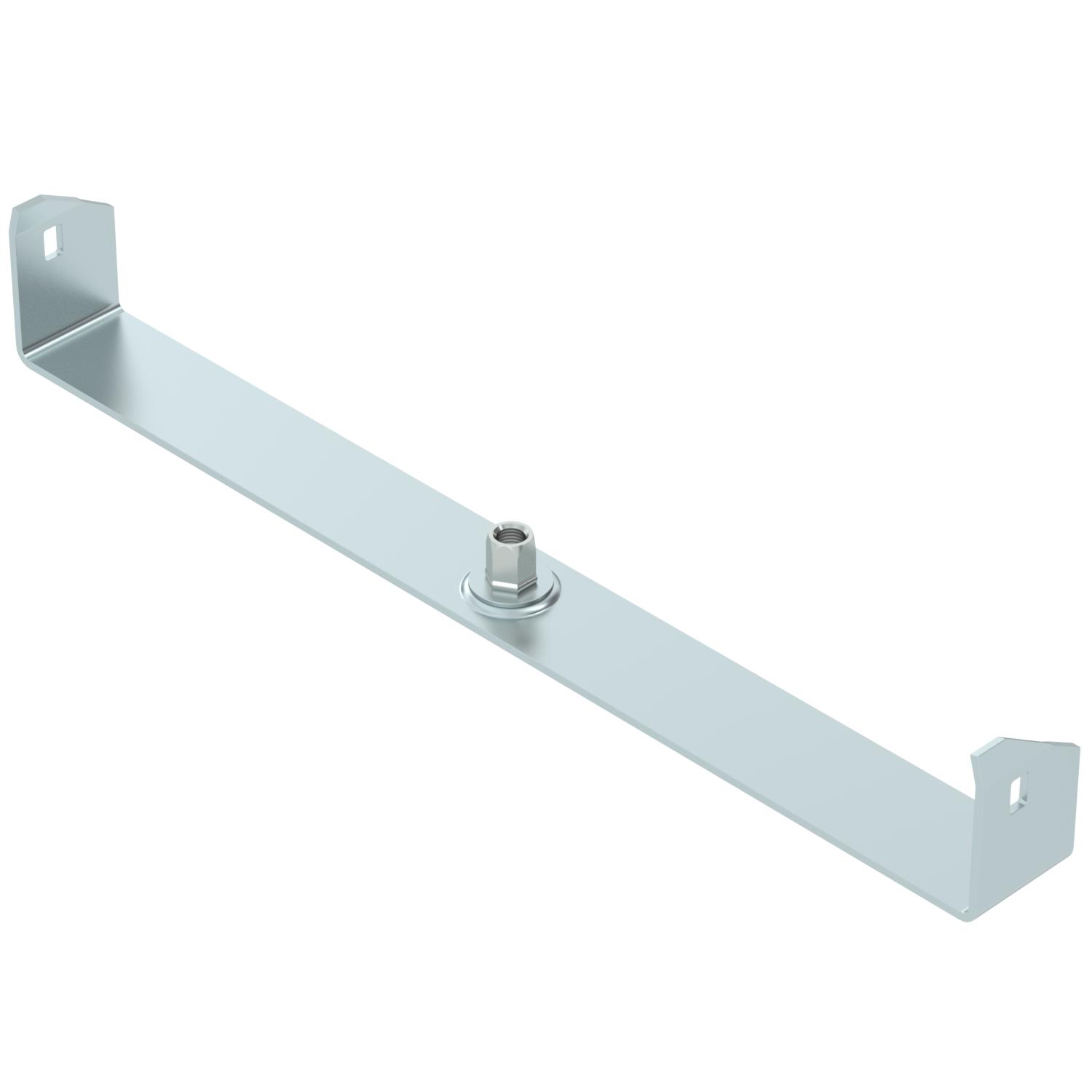

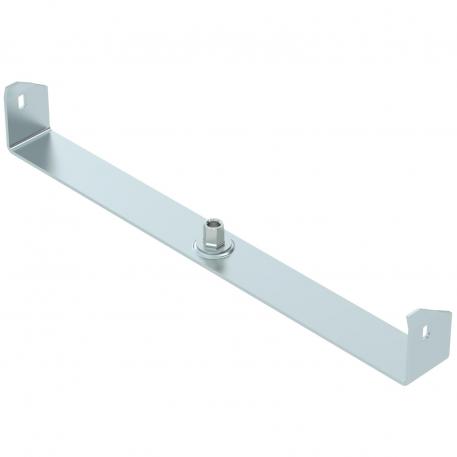

Culla centrale per passerelle portacavi con longherone laterale arrotolato nel bordo di altezza pari a 60 mm.

La culla centrale dispone di un manicotto filettato M10 girevole. Durante la disposizione dei cavi fare attenzione ad una ripartizione equa del carico (evitare disposizioni sbilanciate).

Le larghezze 100, 150 e 200 mm hanno perforazioni aggiuntive nella base, in modo che la culla centrale possa essere avvitata alla base del canale quando viene utilizzata per il matenimento funzionale secondo DIN 4102 Parte 12

Dati tecnici

Dati tecnici

Adatto per asta filettata metrica	10
Adatto per passerelle	sì
Adatto per passerelle grigliate	no
Adatto per passerelle portacavi	no

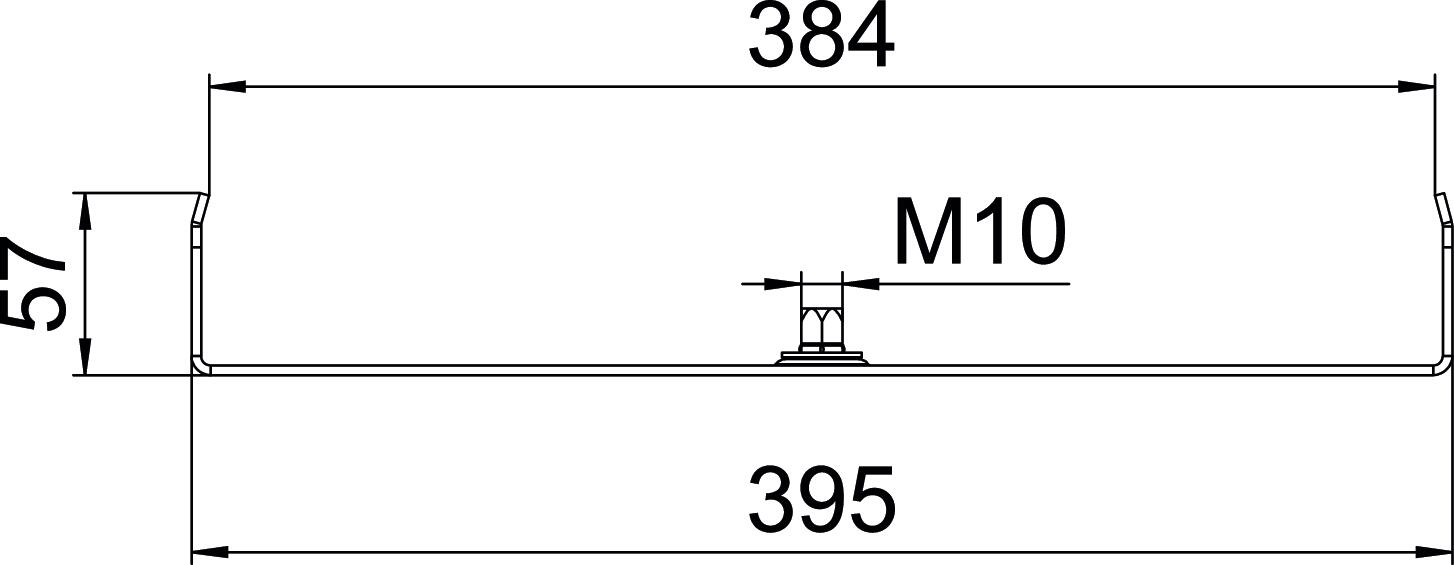

Altezza	57 mm
Colore	zinco
Diametro foro	10,5 mm
Dimensione B	395 mm
Dimensione b	384 mm
Dimensionee	B400mm
F in kN	0,1 kN

Impronta CO2 (GWP) dalla culla al cancello	1,1816 kg CO2e / 1 Pezzo
Larghezza	400 mm
Lughezza.	40 mm
Mantenimento funzionale	no
Materiale	Acciaio
per larghezza max	400 mm
per larghezza min.	400
Regolabile	no
Superficie	zincato in continuo
Versione	agganciato

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Diametro foro	Dimensione B	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MAH 60 100 FS	40 mm	100 mm	10,5 mm	94 mm	zinco	127 068 019	6358705	pz	1 pz	10,94 CHF Prezzo / 1 pz
MAH 60 150 FS	40 mm	150 mm	10,5 mm	144 mm	zinco	-----	6358709	pz	1 pz	11,39 CHF Prezzo / 1 pz
MAH 60 200 FS	40 mm	200 mm	10,5 mm	195 mm	zinco	127 068 039	6358713	pz	1 pz	12,14 CHF Prezzo / 1 pz
MAH 60 300 FS	40 mm	300 mm	10,5 mm	295 mm	zinco	127 068 049	6358717	pz	1 pz	13,22 CHF Prezzo / 1 pz
MAH 60 400 FS	40 mm	400 mm	10,5 mm	395 mm	zinco	-----	6358720	pz	1 pz	19,03 CHF Prezzo / 1 pz
