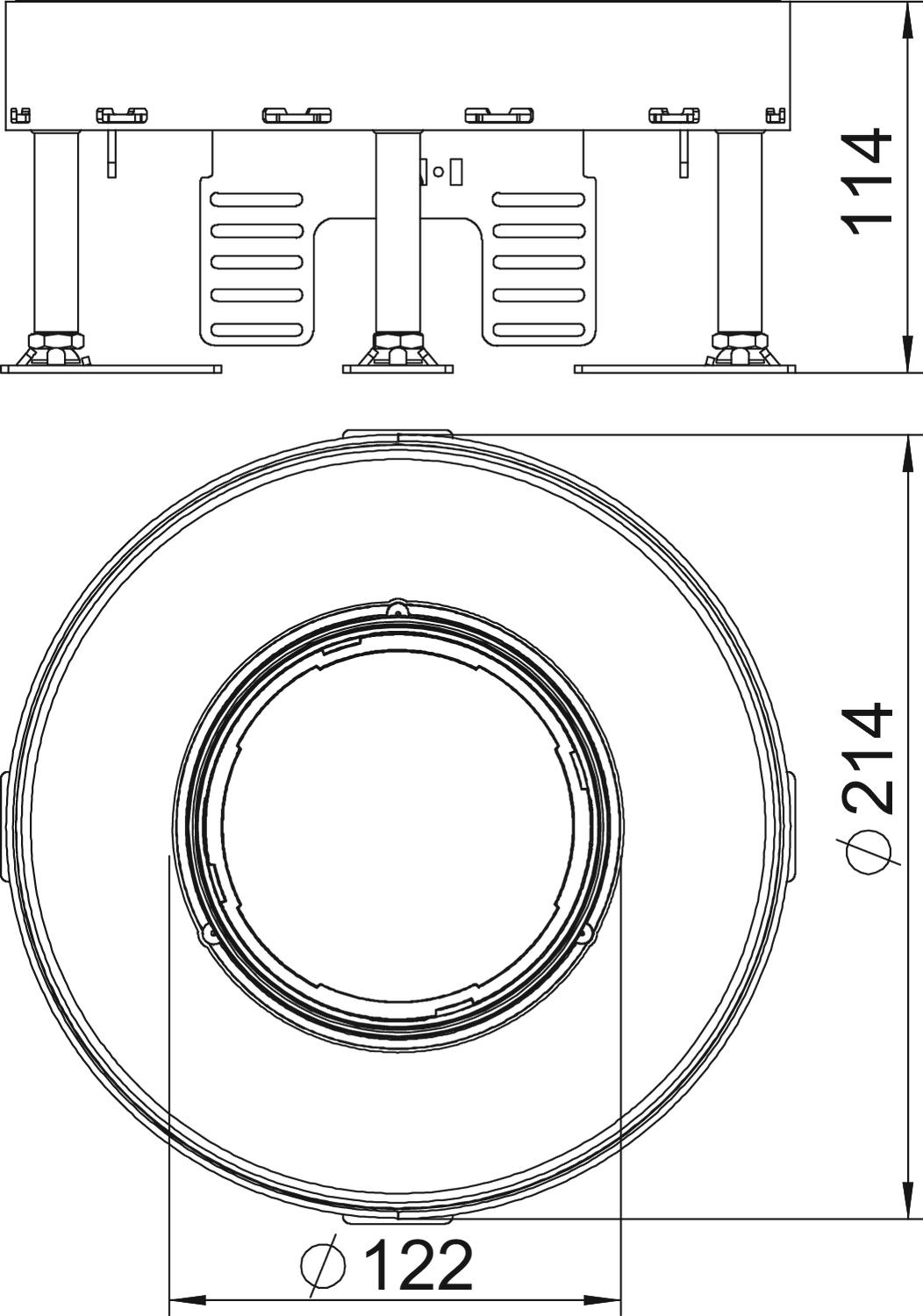

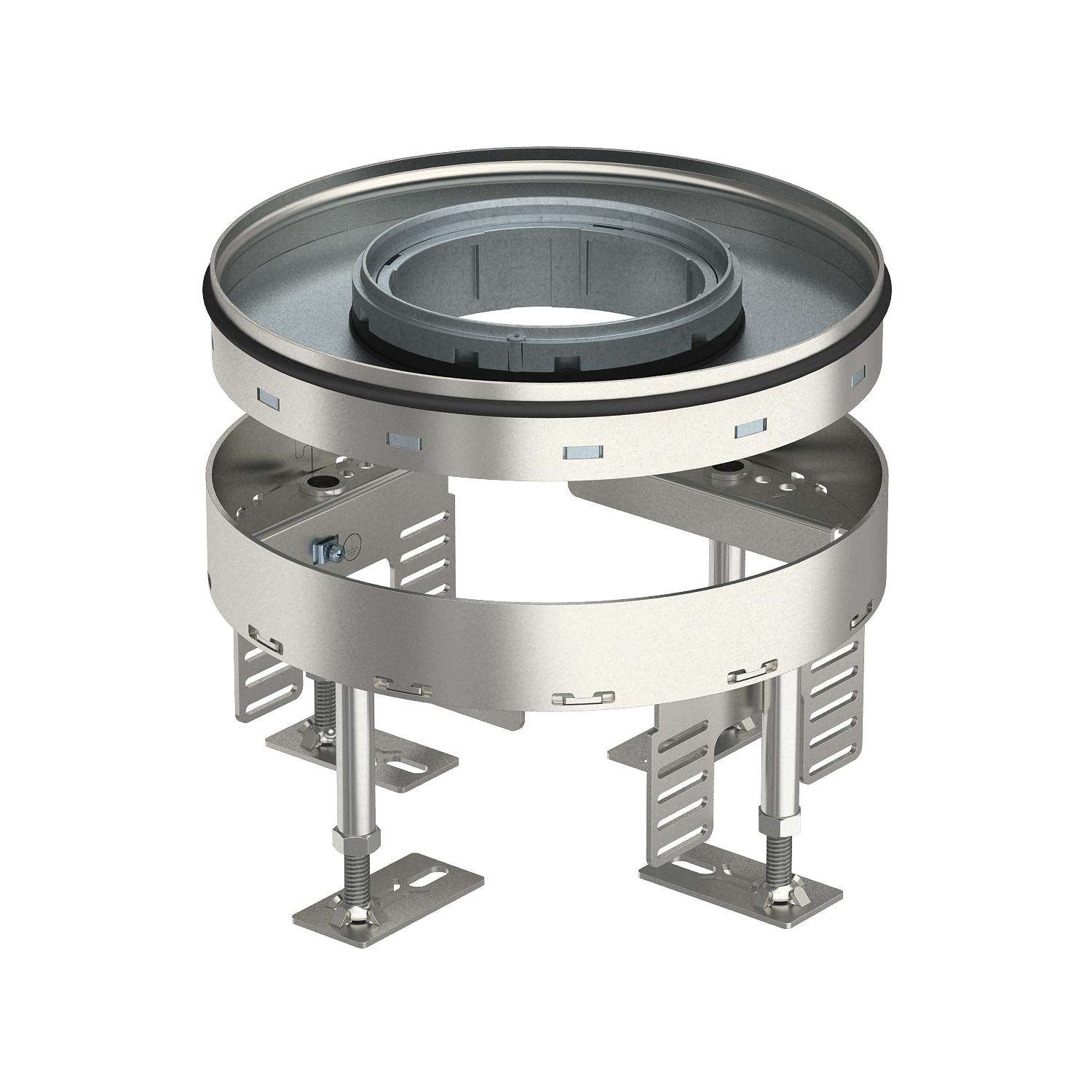

Cassetta per carichi pesanti livellabile, per Tubus, RKFRSL, dim. nominale R4, acciaio inox 114 | 159 | 25 | 114 | R4

Cassetta per carichi pesanti livellabile, per Tubus, RKFRSL, dim. nominale R4, acciaio inox

N. art. 7409464 | EAN 4012195869702

N. art. / Tipo

Altezza pavimento min.

Altezza pavimento max

Spessore rivestimento pavimento

Dimensione H

Dimensione nominale per torretta	R4

Descrizione del prodotto

Descrizione del prodotto

Cassetta tonda per carichi pesanti per Tubus di dimensione nominale R4 per l'installazione di accessori in sistemi di canalizzazione, pavimenti sopraelevati e intercapedini, in pavimenti puliti a secco o a umido in ambienti interni. Classe di carico 2 fino a 20 kN.
Cassetta con telaio per carichi pesanti livellabile con Tubus con una classe di carico 2-20 kN, 2 vie. È possibile installare 2 piastre di copertura APMT2. Per il montaggio di 2 supporti universali UT3 per 4 apparecchi di installazione singoli con anello/staffa di supporto o 6 apparecchi Modul 45. Il tubo telescopico non è compreso nella fornitura.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza pavimento max	159 mm
Altezza pavimento min.	114 mm
Classe carichi pesanti	20 kN (OBO SL2)
Diametro di montaggio	215
Dimensione H	114 mm
Dimensione nominale per torretta	R4
Dimensionee	Ø215mm
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP44
Grado di protezione IK-Code	IK10
Impronta CO2 (GWP) dalla culla al cancello	14,9296 kg CO2e / 1 Pezzo

Intervallo di livellamento max	159 mm
Intervallo di livellamento min.	114 mm
Materiale	Acciaio INOX 1.4301
Numero di apparecchi installabili	6
Numero delle uscite cavi	1
Numero di porta apparecchi	2
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	114 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT3
Trattamento del pavimento	bagnato
Versione	tondo
Versione per carichi pesanti	sì
Versione uscita cavo	Tubo a scomparsa

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione H	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RKFR2 4 SL2V2 20	110 mm	155 mm	20 mm	110 mm	R4	7409462	pz	1 pz	410,87 CHF Prezzo / 1 pz
RKFR2 4 SL2V2 25	114 mm	159 mm	25 mm	114 mm	R4	7409464	pz	1 pz	457,25 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Unità di livellamento RKNEV2	RK NEV2 110	7405815	VPE	1 VPE	23,03 CHF Prezzo / 1 VPE
Tubo telescopico, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 GV	7428140	pz	1 pz	66,26 CHF Prezzo / 1 pz
Guscio Terrazzo per cassette livellabili dimensione nominale R4	SK RK4R	7404382	pz	1 pz	208,43 CHF Prezzo / 1 pz
Coperchio di montaggio per carichi pesanti per UZD 350, dimensione nominale R4	DUG 350-3 R4SL	7401412	pz	1 pz	130,94 CHF Prezzo / 1 pz
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm	UT3 45 3	7408723	pz	1 pz	8,53 CHF Prezzo / 1 pz
