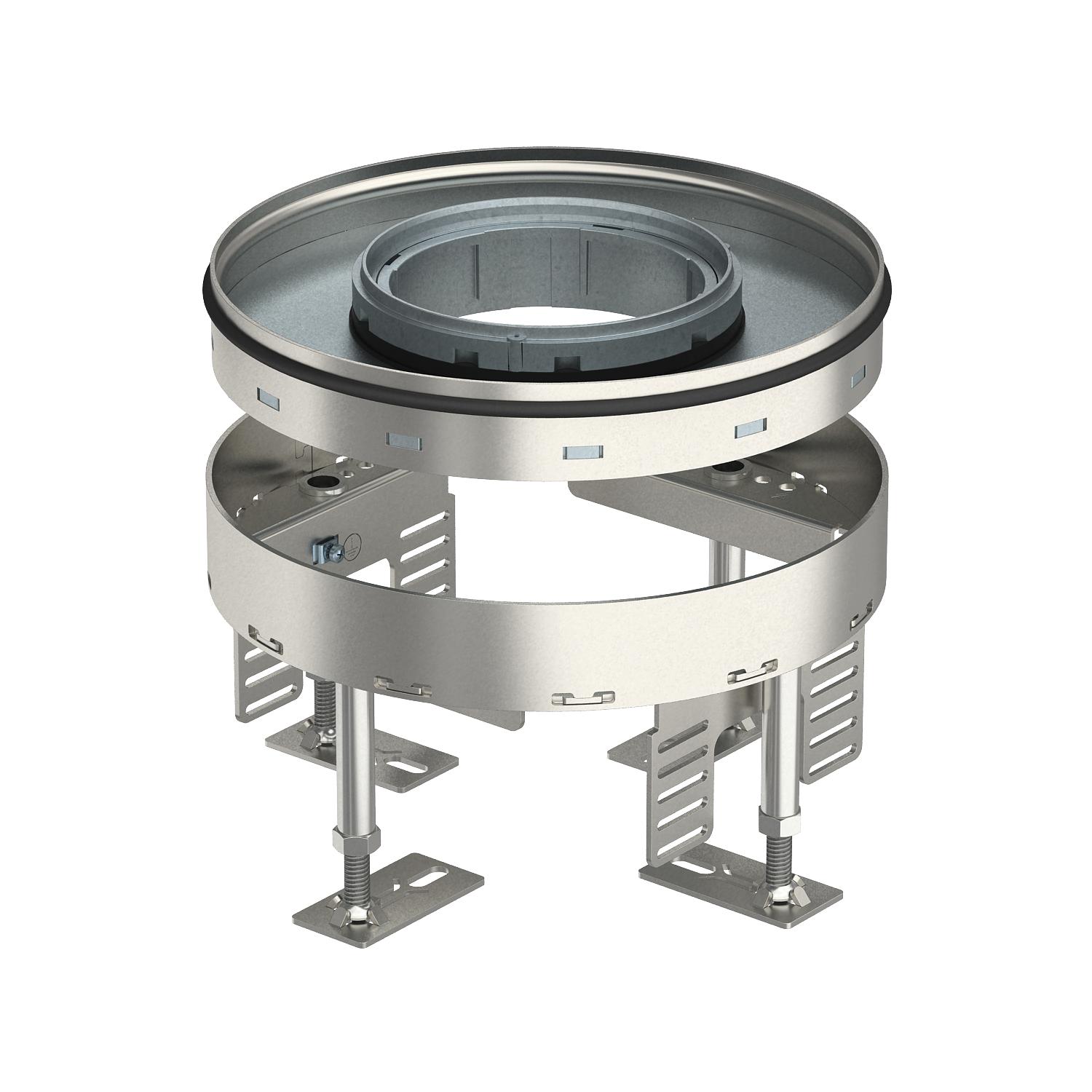

Cassetta per carichi pesanti livellabile, per Tubus, RKFRSL, dim. nominale R4, acciaio inox
N. art. 7409462 | EAN 4012195869696
| N. art. / Tipo |
7409462 / RKFR2 4 SL2V2 20
|
|---|
- Descrizione del prodotto
-
Descrizione del prodottoCassetta tonda per carichi pesanti per Tubus di dimensione nominale R4 per l'installazione di accessori in sistemi di canalizzazione, pavimenti sopraelevati e intercapedini, in pavimenti puliti a secco o a umido in ambienti interni. Classe di carico 2 fino a 20 kN.
Cassetta con telaio per carichi pesanti livellabile con Tubus con una classe di carico 2-20 kN, 2 vie. È possibile installare 2 piastre di copertura APMT2. Per il montaggio di 2 supporti universali UT3 per 4 apparecchi di installazione singoli con anello/staffa di supporto o 6 apparecchi Modul 45. Il tubo telescopico non è compreso nella fornitura.
-
- Dati tecnici
-
Dati tecnici

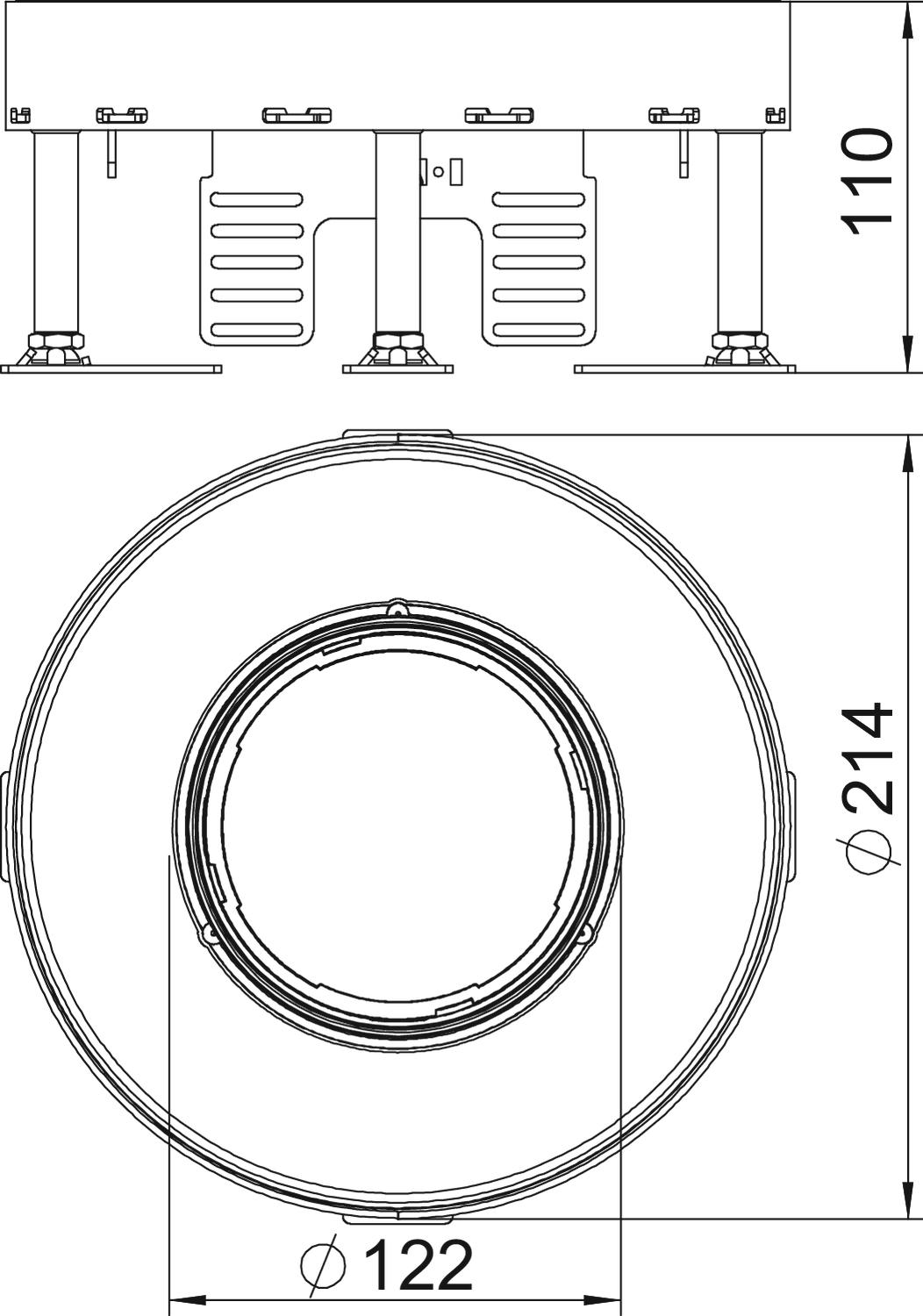

Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Altezza pavimento max 155 mm Altezza pavimento min. 110 mm Classe carichi pesanti 20 kN (OBO SL2) Diametro di montaggio 215 Dimensione H 110 mm Dimensione nominale per torretta R4 Dimensionee Ø215mm Disaccoppiabile no Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP44 Grado di protezione IK-Code IK10 Impronta CO2 (GWP) dalla culla al cancello 14,7038 kg CO2e / 1 Pezzo Intervallo di livellamento max 155 mm Intervallo di livellamento min. 110 mm Materiale Acciaio INOX 1.4301 Numero di apparecchi installabili 6 Numero delle uscite cavi 1 Numero di porta apparecchi 2 Porta apparecchi per l'installazione di scatola porta apparecchi sì Profondità di montaggio 110 mm Spessore rivestimento pavimento 20 mm Tipo di sistema di installazione UT3 Trattamento del pavimento bagnato Versione tondo Versione per carichi pesanti sì Versione uscita cavo Tubo a scomparsa - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Unità di livellamento RKNEV2
RK NEV2 110 7405815 1 VPE 23,03 CHF Prezzo / 1 VPE
Tubo telescopico, con maniglia, per cassetta telaio e cassetta livellabile
TUK2 GV 7428140 1 pz 66,26 CHF Prezzo / 1 pz
Guscio Terrazzo per cassette livellabili dimensione nominale R4
SK RK4R 7404382 1 pz 208,43 CHF Prezzo / 1 pz
Coperchio di montaggio per carichi pesanti per UZD 350, dimensione nominale R4
DUG 350-3 R4SL 7401412 1 pz 130,94 CHF Prezzo / 1 pz
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm
UT3 45 3 7408723 1 pz 8,53 CHF Prezzo / 1 pz - Download
-
