Goulotte coupe-feu PYROLINE® Con D I120/E90 1000 | 230 | 110 | 130 | 50

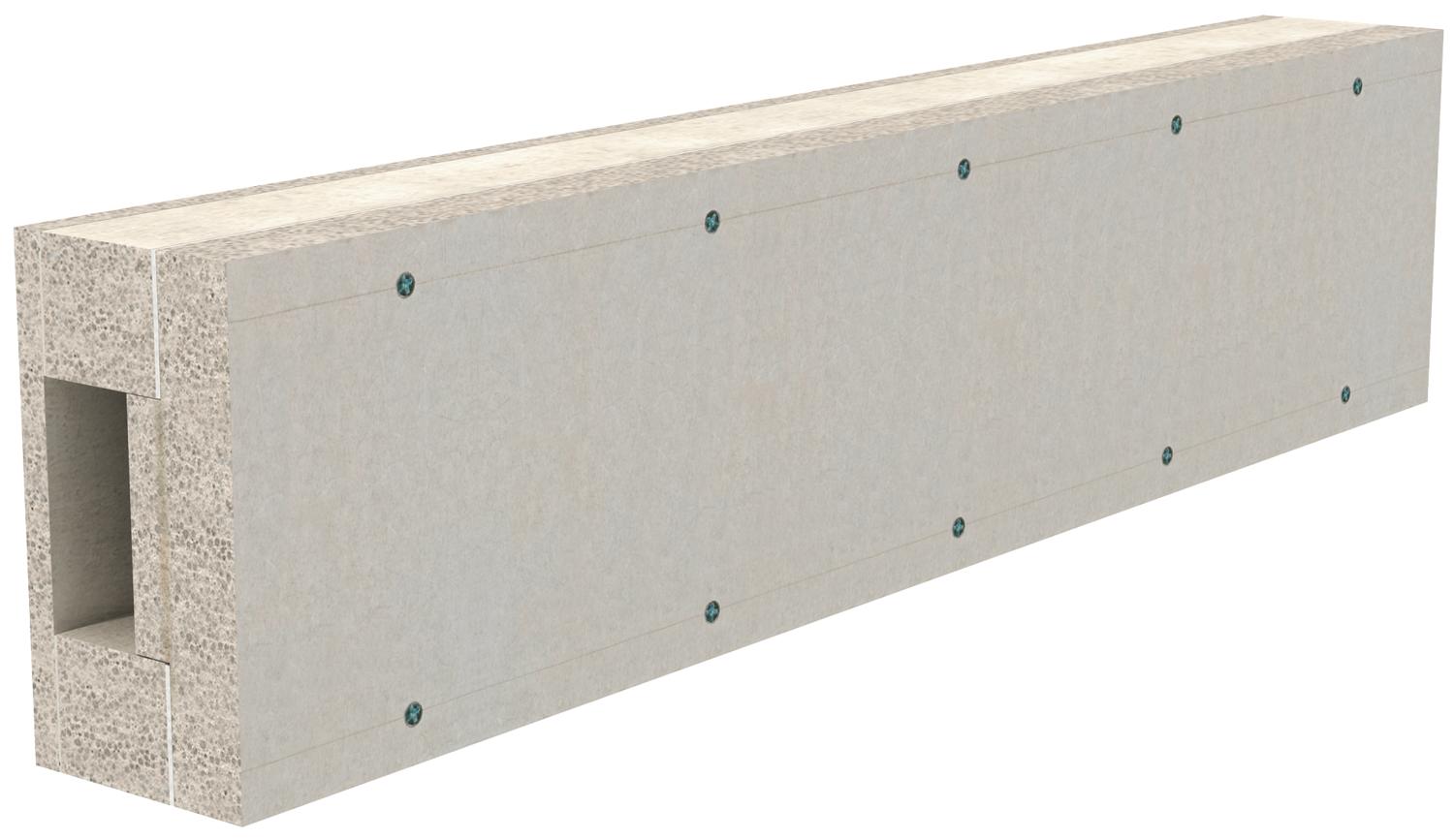

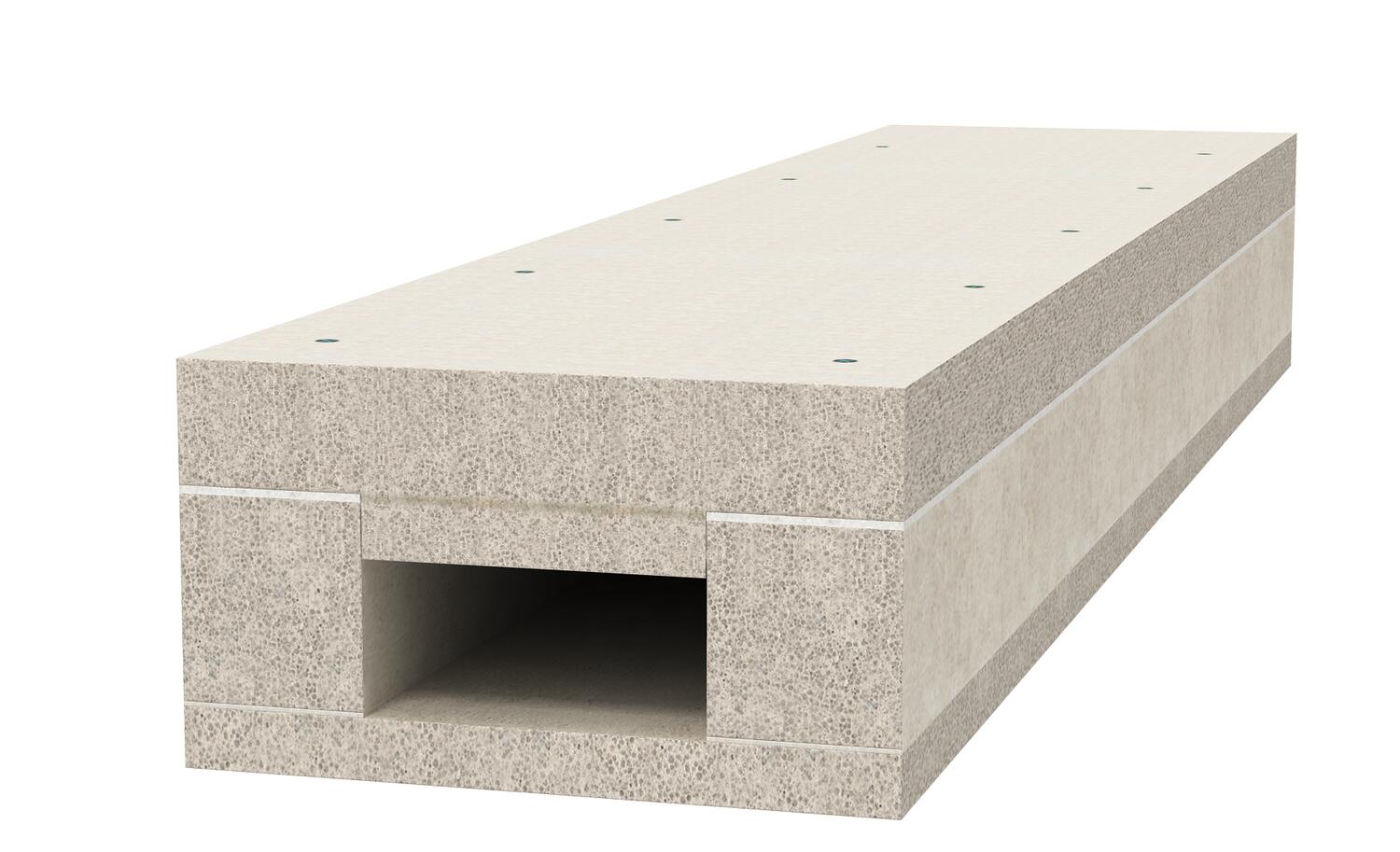

Goulotte coupe-feu PYROLINE® Con D I120/E90

Réf. 7215216 | EAN 4012196645855

Réf. / Type

Longueur	1000 mm

Cote B

Cote b

Dimension H

Dimension h

Description du produit

Description du produit

Goulotte coupe-feu composée de béton allégé armé de fibres de verre résistant à l’humidité et au gel de la classe A1 selon EN 13501-1 relative à la pose coupe-feu de câbles dans des voies d’évacuation et issues de secours et pour la sécurité de fonctionnement des installations essentielles à la sécurité. Classification I120 comme goulotte I selon la norme DIN 4102 partie 11 et classification E90 comme goulotte E selon la norme DIN 4102 partie 12.
Montage de la goulotte directement sur des murs ou sous des plafonds.
Avec vis à tête fraisée et bandes d’étanchéité.

Caractéristiques techniques

Caractéristiques techniques

Avec perforation	non
Classe de résistance au feu E - sécurité de fonctionnement	90
Classe de résistance au feu I - conduit d'installation	120
Coloris	gris

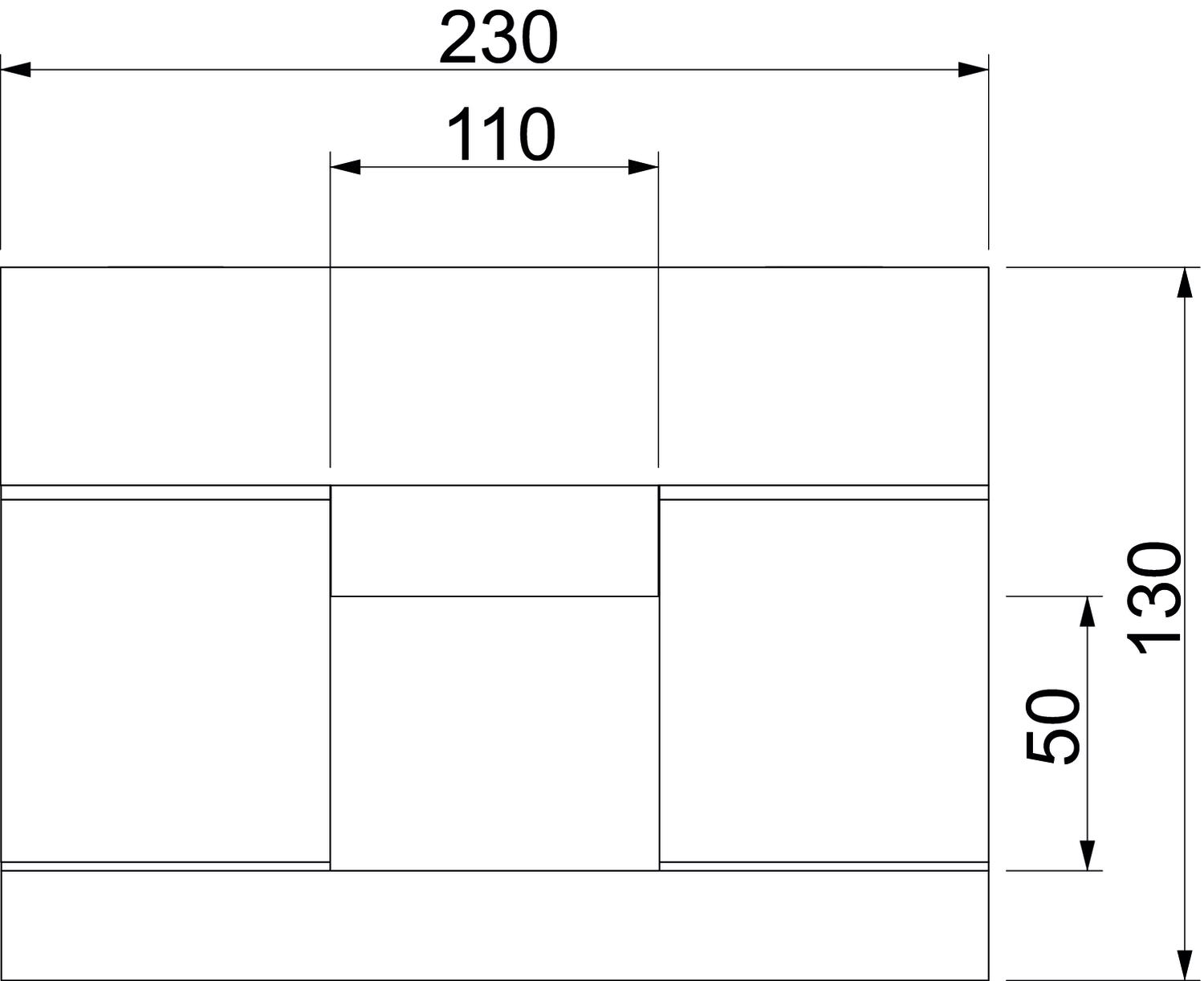

Cote B	230 mm
Cote b	110 mm
Dimension h	50 mm
Dimension	50x110
Dimension H	130 mm
Fixation du couvercle	visser

Gaine	sans
Hauteur	130 mm
Largeur	230 mm
Longueur	1000 mm
Matériau	Béton léger à base de fibres de verre
Matériau de l'isolant	Béton léger à base de fibres de verre
Nombre de faces traitées par flambage	3
Section utile	5500 mm²
Séparateurs possibles	oui

Tous les types

Tous les types

Type	Longueur	Cote B	Cote b	Dimension H	Dimension h	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BSKD12-K0506	1000 mm	180 mm	60 mm	130 mm	50 mm	7215210	m	1 m	335,11 CHF Prix / 1 m
BSKD12-K0511	1000 mm	230 mm	110 mm	130 mm	50 mm	7215216	m	1 m	387,19 CHF Prix / 1 m
BSKD12-K0521	1000 mm	330 mm	210 mm	130 mm	50 mm	7215222	m	1 m	476,53 CHF Prix / 1 m
BSKD12-K1021	1000 mm	330 mm	210 mm	185 mm	105 mm	7215231	m	1 m	546,75 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.

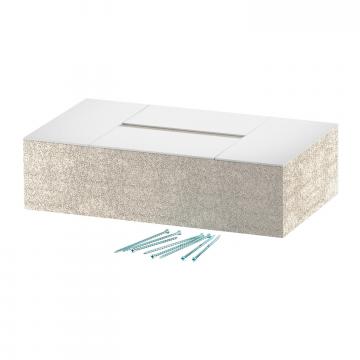

Embout d'extrémité pour goulotte coupe-feu PYROLINE® Con D I120/E90	BSKD12-E0511	-----	7215272	Pièce	1 Pièce	90,53 CHF Prix / 1 Pièce
Pièce de doublage pour goulotte coupe-feu PYROLINE® Con	KAD-8040	-----	7215464	Pièce	1 Pièce	60,43 CHF Prix / 1 Pièce
Pièce de doublage pour goulotte coupe-feu PYROLINE® Con	KAD-10040	-----	7215462	Pièce	1 Pièce	61,80 CHF Prix / 1 Pièce
Mortier pour goulotte coupe-feu	KTM	-----	7215500	Pièce	1 Pièce	55,14 CHF Prix / 1 Pièce
Etrier à câble pour montage mural	BSKD-W0511	-----	7215312	Pièce	25 Pièce	215,96 CHF Prix / 100 Pièce
Étrier à câble pour montage au plafond	BSKD-B0511	-----	7215356	Pièce	25 Pièce	454,20 CHF Prix / 100 Pièce
Porte-câbles, verticaux pour goulottes coupe-feu PYROLINE®, hauteur 20 mm	LHS 20	-----	7215288	Pièce	10 Pièce	8,06 CHF Prix / 1 Pièce
Porte-câbles, verticaux pour goulottes coupe-feu PYROLINE®, hauteur 40 mm	LHS 40	-----	7215290	Pièce	10 Pièce	8,59 CHF Prix / 1 Pièce
Plaque d'identification	KS-K DE	-----	7214734	Pièce	10 Pièce	8,24 CHF Prix / 1 Pièce
Plaque d'identification pour installation de câbles	KS-E DE	127 099 649	7205423	Pièce	10 Pièce	5,65 CHF Prix / 1 Pièce
