Weitspannkabelleiter WKLG 110 FT 6000 | 500 | 2 | nein

Weitspannkabelleiter WKLG 110 FT

Art.Nr. 6311071 | EAN 4012196883516 | ELDAS-Nr. 127 010 739

Art.Nr. / Typ

Länge	6000 mm

Breite

Holmstärke	2 mm

Funktionserhalt	nein

Produktbeschreibung

Produktbeschreibung

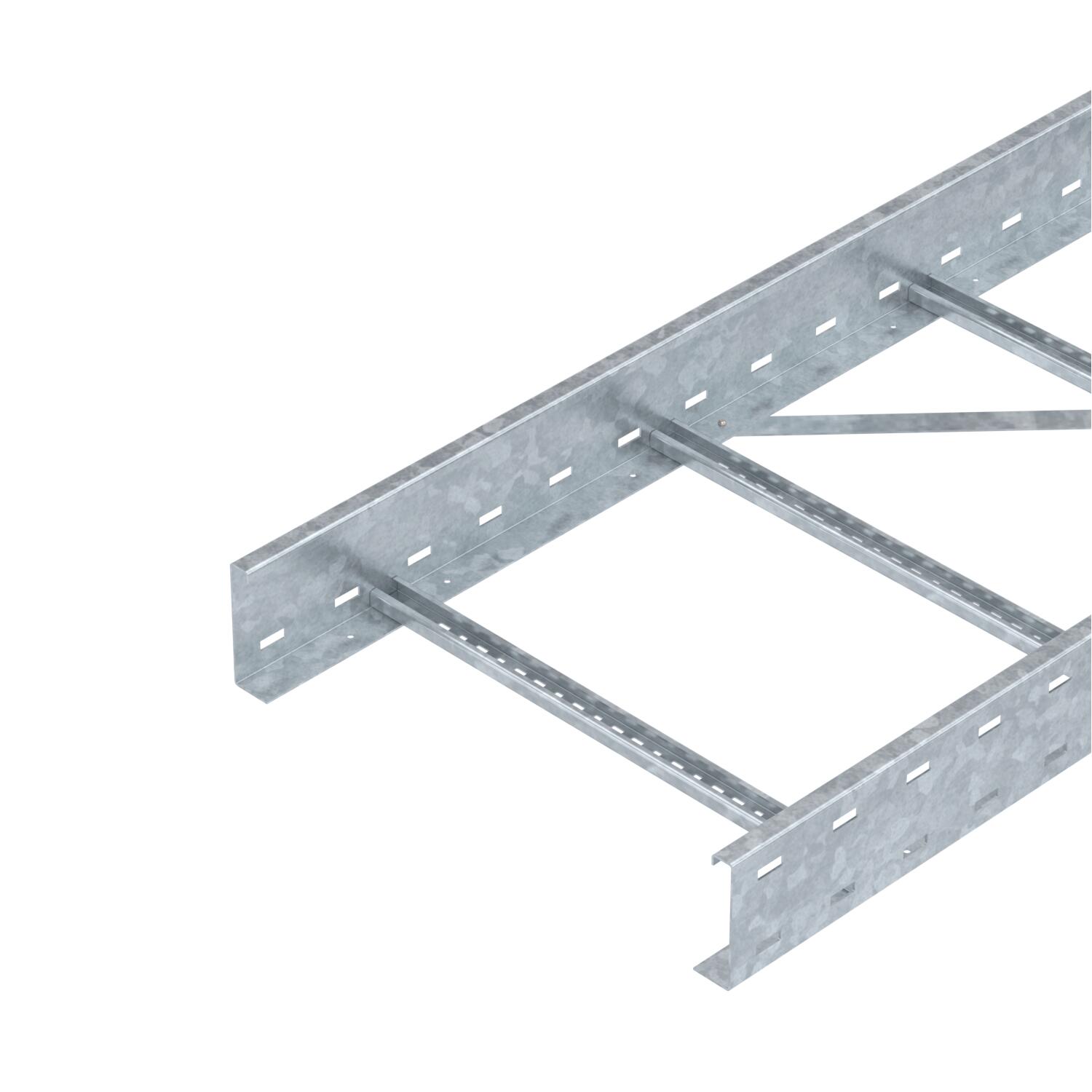

Weitspann-Kabelleiter mit gelochtem Seitenholm in 110 mm Seitenhöhe. Befestigung von Kabeln und Leitungen mit Bügelschelle Typ 2056.

Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.

Längsverbinder Typ WRVL 110 sind anteilig separat zu bestellen.

Technische Daten

Technische Daten

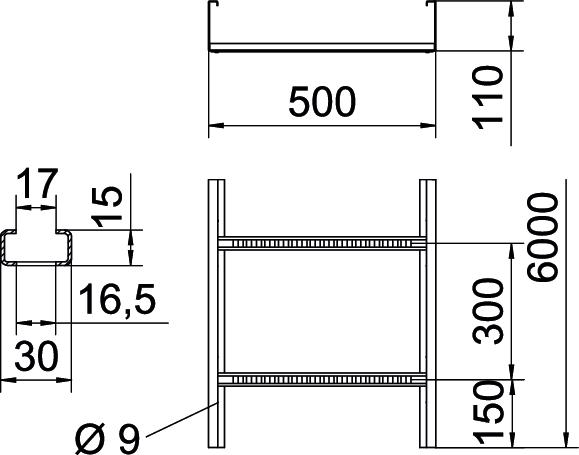

Abmessung	110 x 500
Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	Profil (offen)
Befestigung der Sprosse	vollgenietet
Breite	500 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	14,6128 kg CO2e / 1 Meter
Dimension	110x500x6000
Farbe	zink
Funktionserhalt	nein
Höhe	110 mm
Holmstärke	2 mm
Länge	6000 mm
Maß B	500 mm
Maß L	6000 mm
Nutzquerschnitt	471 cm²

Nutzquerschnitt	47100 mm²
Oberfläche	tauchfeuerverzinkt
Rostfreier Stahl, gebeizt	nein
Schlitzmaß Sprosse	17,00
Seitenlochung	ja
Stützabstand 3,0m	2,9 kN/m
Stützabstand 3,5m	2,48 kN/m
Stützabstand 4,0m	2,1 kN/m
Stützabstand 4,5m	1,78 kN/m
Stützabstand 5,0m	1,5 kN/m
Stützabstand 6,0m	1 kN/m
Stützabstand 7,0m	0,7 kN/m
Weitspann-Ausführung	ja
Werkstoff	Stahl

Technische Daten

Belastungsdiagramm Weitspannkabelleiter Typ WKLG 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
WKLG 1120 FT	6000 mm	200 mm	2 mm	nein	127 010 709	6311059	m	6 m	118,03 CHF Preis / 1 m
WKLG 1130 FT	6000 mm	300 mm	2 mm	nein	127 010 719	6311063	m	6 m	127,03 CHF Preis / 1 m
WKLG 1140 FT	6000 mm	400 mm	2 mm	nein	127 010 729	6311067	m	6 m	133,47 CHF Preis / 1 m
WKLG 1150 FT	6000 mm	500 mm	2 mm	nein	127 010 739	6311071	m	6 m	136,43 CHF Preis / 1 m
WKLG 1160 FT	6000 mm	600 mm	2 mm	nein	127 010 749	6311075	m	6 m	141,21 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Längsverbinder FT	WRVL 110 FT	127 019 719	6091180	Stück	2 Stück	41,46 CHF Preis / 1 Stück
90°-Bogen 110 FT	WLB 90 115 FT	-----	6312462	Stück	1 Stück	543,48 CHF Preis / 1 Stück
Deckel mit Drehriegel DD	WDRL 1116 50 DD	-----	6227612	m	3 m	120,31 CHF Preis / 1 m
Trennsteg 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,30 CHF Preis / 1 m
Abgangsblech FT	LAB 50 FT	-----	6220460	Stück	1 Stück	79,18 CHF Preis / 1 Stück
