Wand-und Stielausleger AW 30 A4
Art.Nr. 6443311 | EAN 4012196349753 | ELDAS-Nr. 127 081 319
- Produktbeschreibung
-

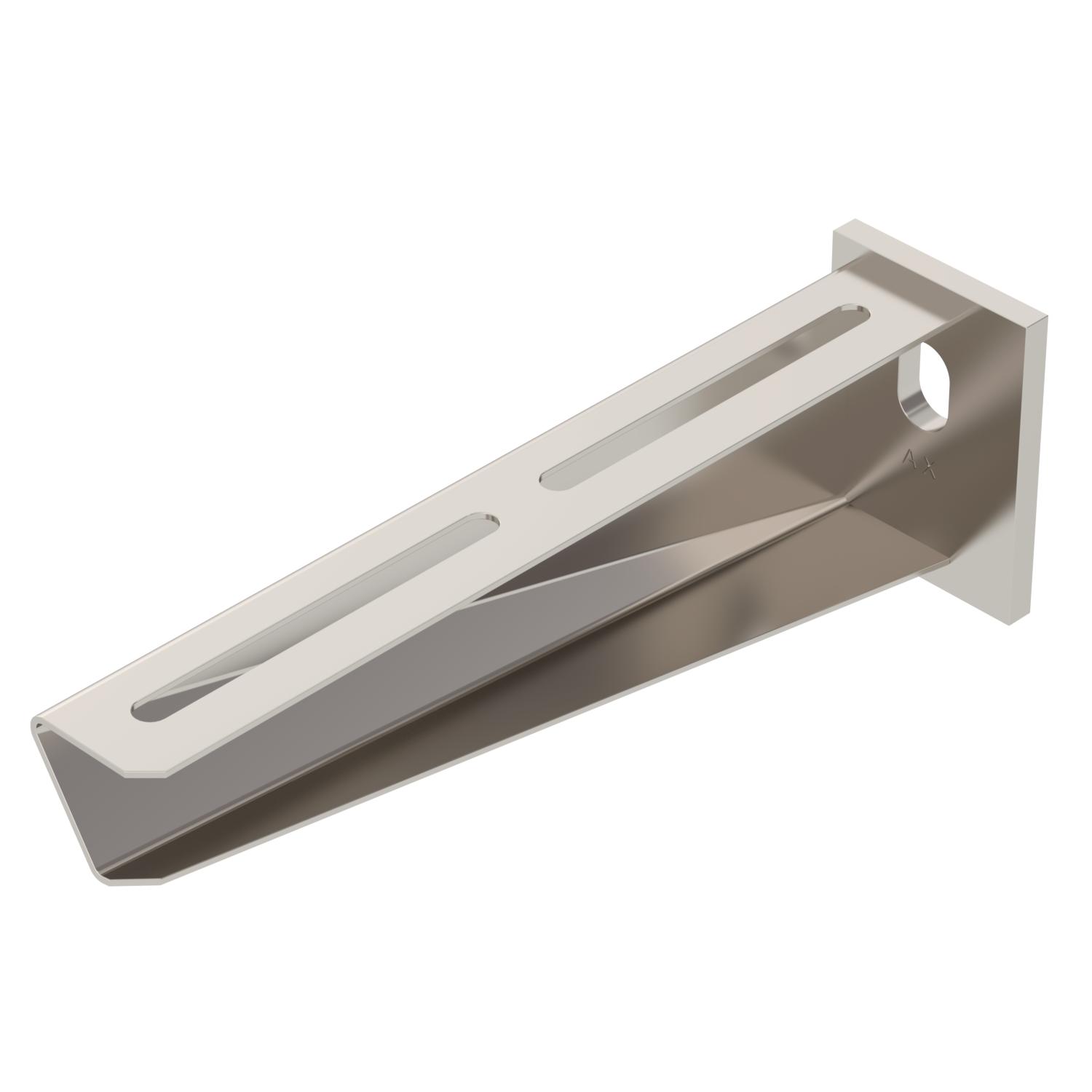

ProduktbeschreibungWand- und Stielausleger mit angeschweißter Kopfplatte in der Breite 210mm.
Befestigung des Auslegers am U-Stiel ab der Breite 400 mm mit Sechskantschraube durch beide Holme des Stiels. Bitte dazu die passenden Distanzstücke einsetzen!
-
- Technische Daten
-
Technische Daten

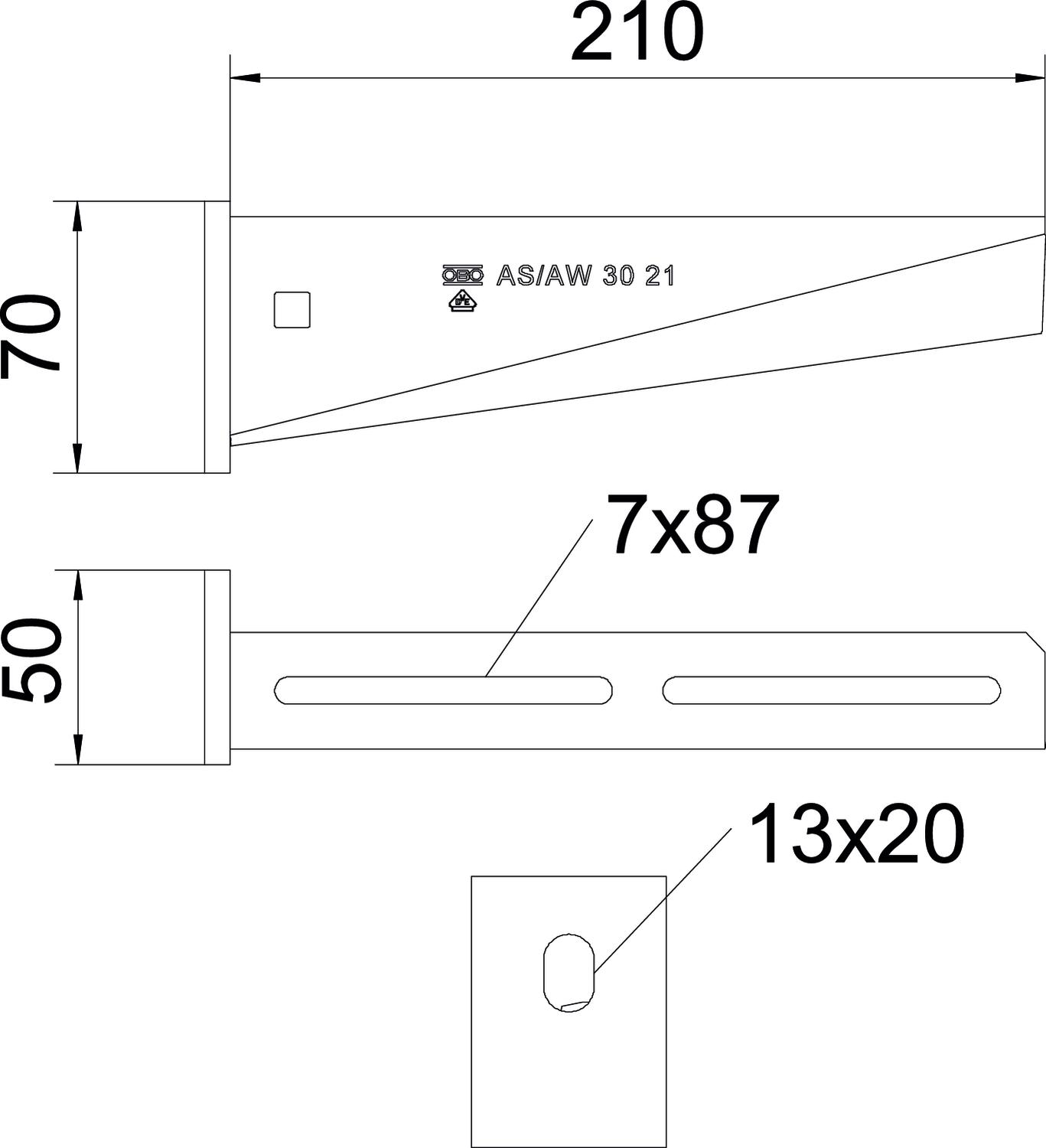

Ausführung Wand- und Stielausleger Breite 210 mm CO2 Fußabdruck (GWP) Cradle-to-Gate 2,116 kg CO2e / 1 Stück Dimension B210mm F in kN 3 kN Farbe edelstahl Funktionserhalt nein Höhe 70 mm Länge 50 mm Lochdurchmesser 13 mm Maß B 210 mm Maß A 50 mm Maß H 70 mm Oberfläche blank, nachbehandelt Rostfreier Stahl, gebeizt nein Werkstoff Edelstahl, rostfrei 1.4571 Winkelbereich max. 90 mm Winkelbereich min. 90 mm Technische Daten
Belastungsdiagramm Ausleger Typ AW 30
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
-
