Trägerschraubklammer, mit Gewinde 58 | 23,5 | 54 | | | | 26 | | 3,5 |
morepic-1 morepic-2 morepic-3

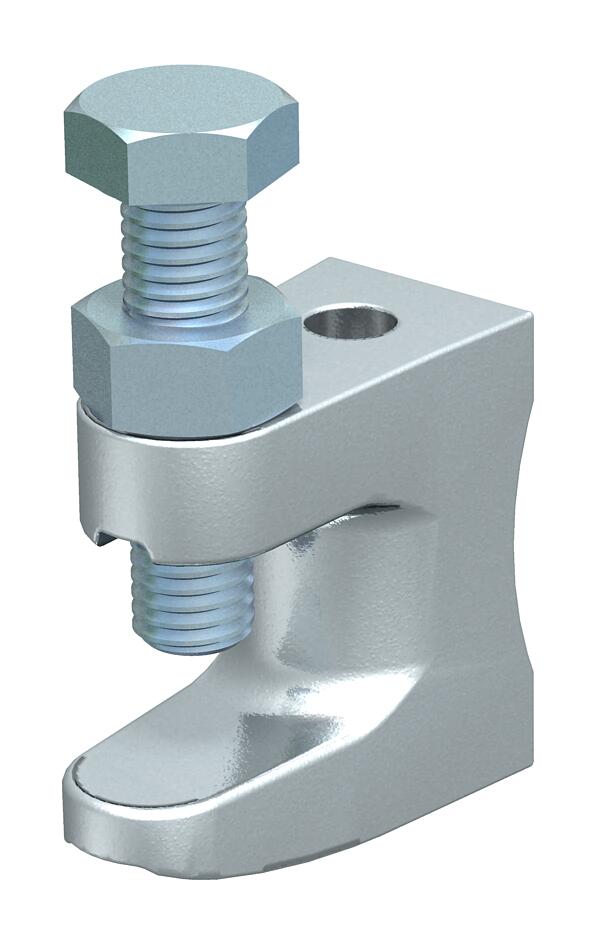

Trägerschraubklammer, mit Gewinde

Art.Nr. 1488090 | EAN 4012195151159 | ELDAS-Nr. 156 831 169

Produktbeschreibung
Produktbeschreibung
Mit Gewinde.
Max. Anzugsdrehmoment: 21 Nm
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
Technische Daten

Technische Daten

Anschlussart/-bauteil Gewinde
Befestigungsart schrauben
Bruchlast 3,5 kN
Dimension 0-26mm
Flanschdicke F max. 26 mm
Geeignet für Gewindestange metrisch 12
Gewinde metrisch 12
Max. Anzugsdrehmoment 21 Nm
Produktserie Trägerklammer
ROHS Konform ja
Scharnier justierbar nein
Scharnierend nein
Werkstoff Temperguss

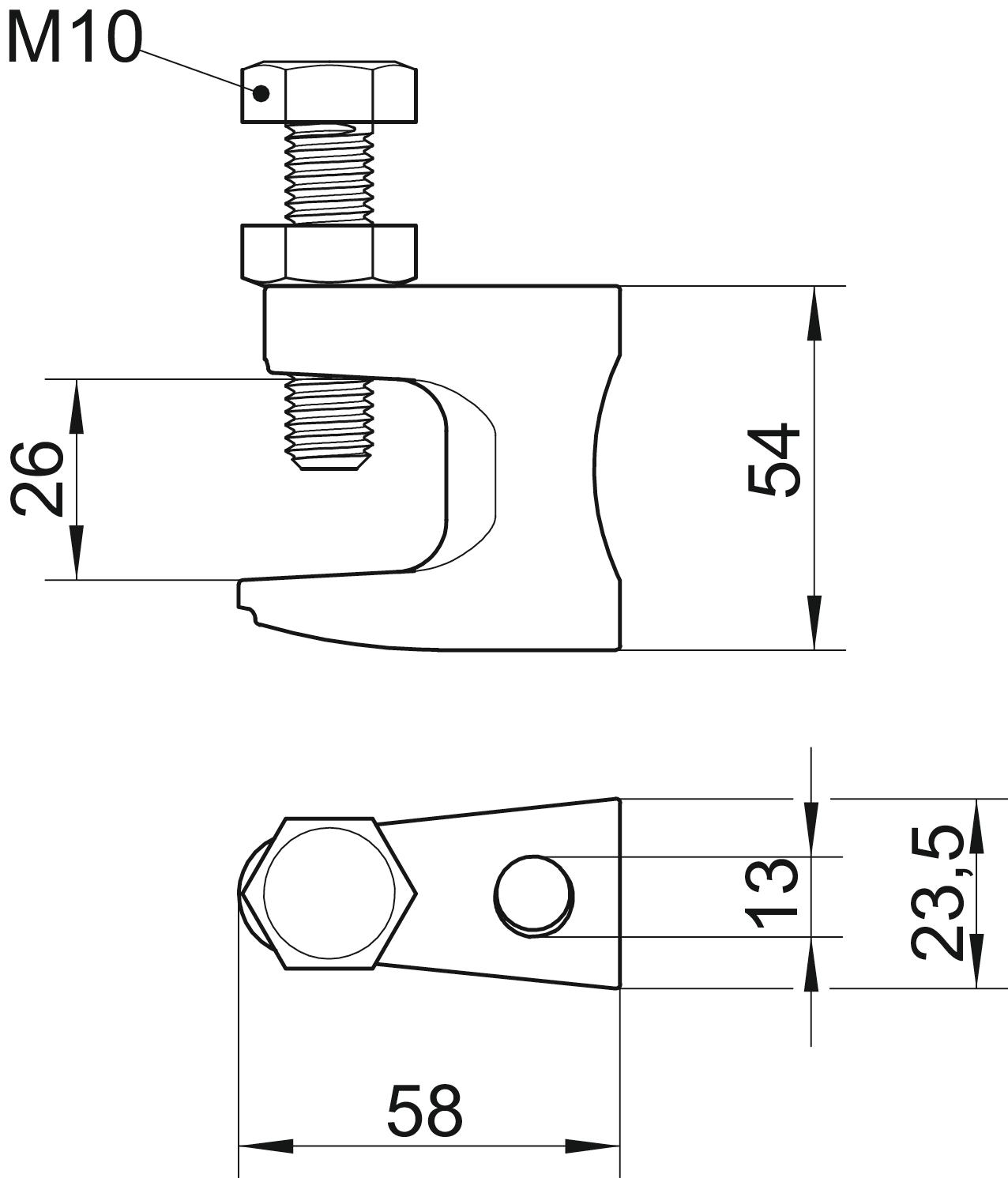

Abmessungen

Breite 23,5 mm
Höhe 54 mm
Länge 58 mm
Maß B 23,5 mm
Maß F 26 mm
Maß G M10
Maß H 54 mm
Maß L 58 mm
Alle Typen

Alle Typen

Typ Länge Breite Höhe Flanschdicke F max. Bruchlast ELDAS-Nr. Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
FL1-G M8 TG 38 mm 19 mm 35 mm 18 mm 1,2 kN 156 831 179 1488074
50 Stück 917,60 CHF Preis / 100 Stück
FL2-G M10 TG 44 mm 21 mm 42 mm 20 mm 2,5 kN 156 831 159 1488082
50 Stück 969,41 CHF Preis / 100 Stück
FL3-G M12 TG 58 mm 23,5 mm 54 mm 26 mm 3,5 kN 156 831 169 1488090
25 Stück 1.144,88 CHF Preis / 100 Stück
