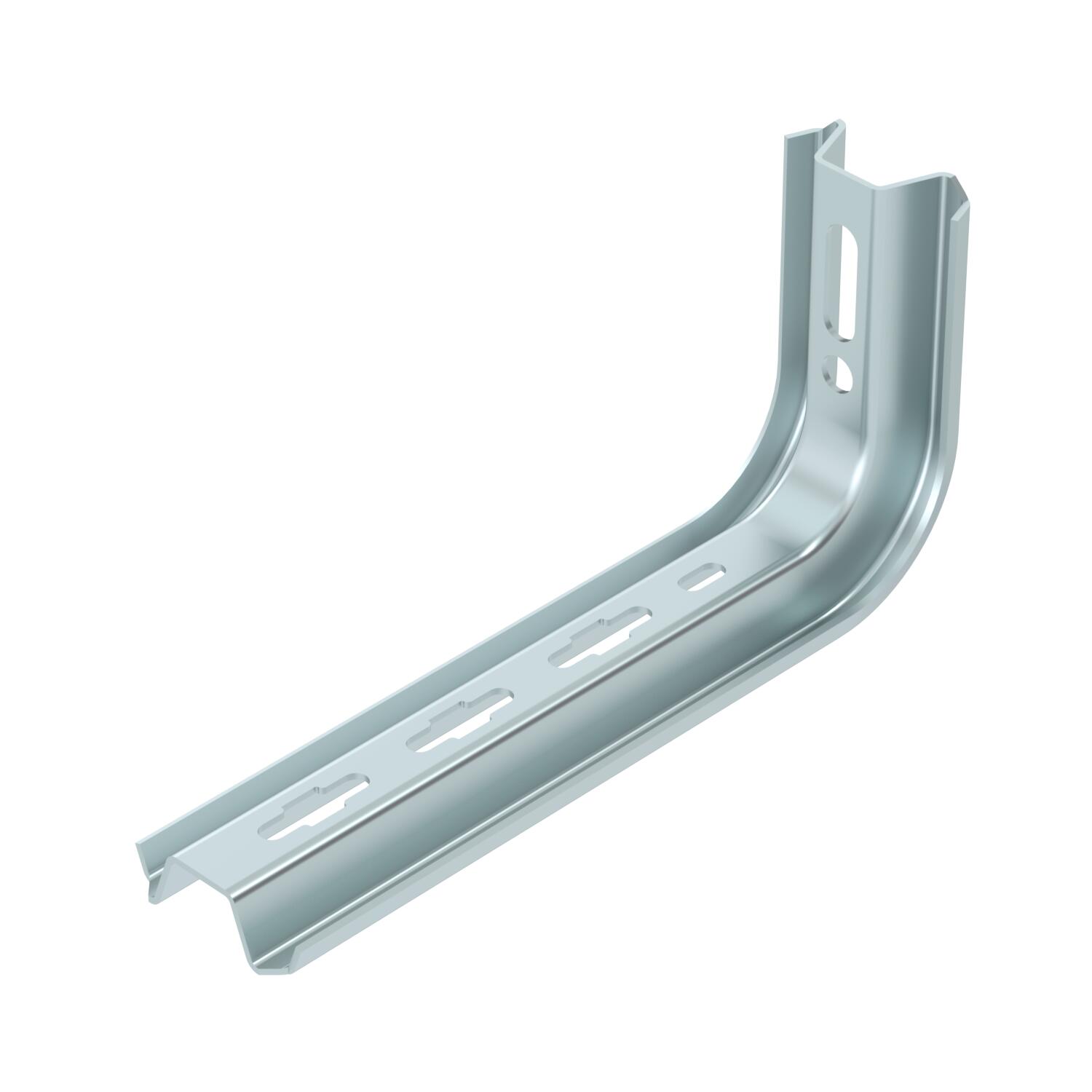

TP-Stiel/Wand- und Stielausleger FS 60 | 0,9 | zink

TP-Stiel/Wand- und Stielausleger FS

Art.Nr. 6364209 | EAN 4012196199099 | ELDAS-Nr. 127 080 159

Art.Nr. / Typ

Breite	60 mm

F in kN

Farbe	zink

Produktbeschreibung

Produktbeschreibung

TP- Profil zur Verwendung als leichter Stiel an waagerechten Betondecken, in der Länge von 145 - 645 mm. Bis zur Länge 345 mm wird das Profil auch als leichter Wand- und Stielausleger eingesetzt.

In Kombination mit dem Wand- und Stielausleger Typ TPSA/ 145 kann eine Kopfverstärkung mit zwei Befestigungspunkten realisiert werden. Wichtig! Wird das Profil an der Decke befestigt oder wird das Profil zur Kopfverstärkung gegeneinander geschraubt, so ist aus Stabilitätsgründen immer das Distanzstück Typ DS 4 einzusetzen. Bei der Montage der Profile ineinandergreifend kommt die Flachrundschraube Typ FRS 10/25 S zum Einsatz. Bei Montage der Profile gegeneinander (z.B. Kopfverstärkung) kommt die Sechskantschraube Typ SKS 10/60 zum Einsatz.

Technische Daten

Technische Daten

Ausführung	Wand- und Stielausleger
Breite	60 mm
CO2 Fußabdruck (GWP) Cradle-to-Gate	1,0808 kg CO2e / 1 Stück
Dimension	B245mm
F in kN	0,9 kN
Farbe	zink
Funktionserhalt	nein
für Breite max.	200 mm
für Breite min.	200

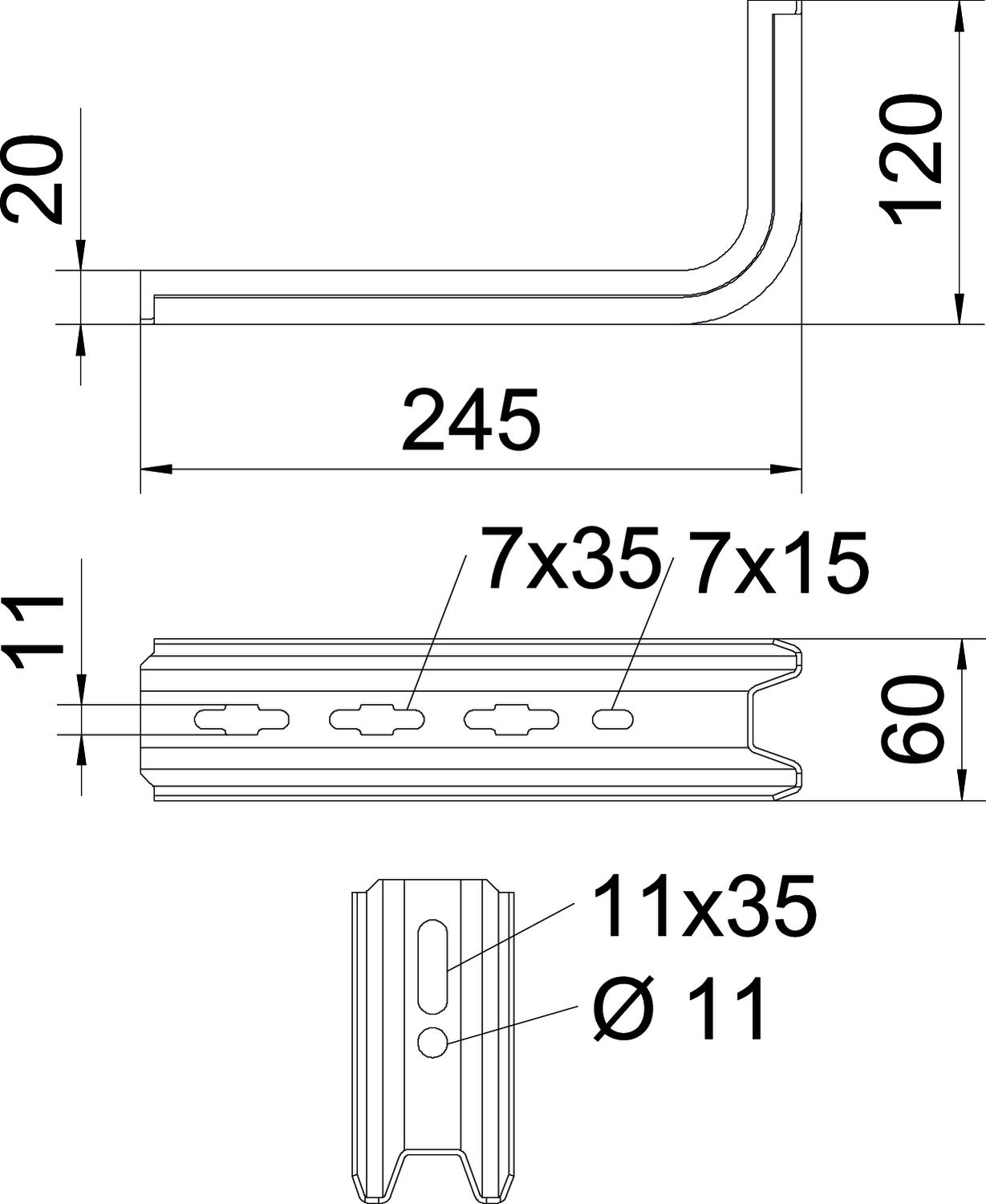

Höhe	120 mm
Länge	245 mm
Maß B	60 mm
Maß H	120 mm
Maß L	245 mm
Oberfläche	bandverzinkt
Rostfreier Stahl, gebeizt	nein
Werkstoff	Stahl

Technische Daten

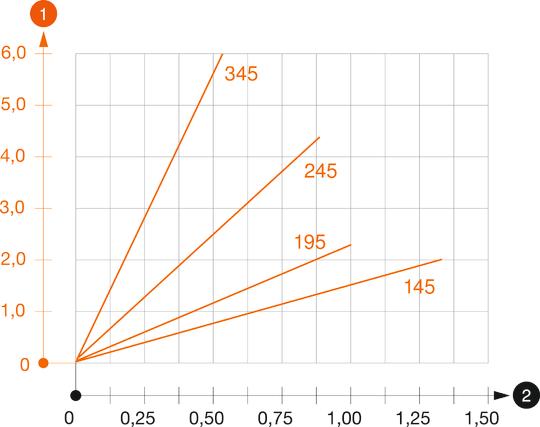

Belastungsdiagramm Ausleger TPSA

Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm

Alle Typen

Alle Typen

Typ	Breite	F in kN	Farbe	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
TPSA 145 FS	60 mm	1,5 kN	zink	127 080 149	6364101	Stück	1 Stück	6,67 CHF Preis / 1 Stück
TPSA 245 FS	60 mm	0,9 kN	zink	127 080 159	6364209	Stück	1 Stück	8,48 CHF Preis / 1 Stück
TPSA 345 FS	60 mm	0,55 kN	zink	127 080 169	6364306	Stück	1 Stück	10,71 CHF Preis / 1 Stück

Zubehör

Montagezubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Schutzkappe	TPS KS OR	127 008 409	6364625	Stück	10 Stück	0,91 CHF Preis / 1 Stück
Distanzstück FS	DS 4 FS	127 009 159	6416551	Stück	20 Stück	2,05 CHF Preis / 1 Stück
