Kabelleiter LG 60, 6 m VS A4 6000 | 400 | 1,5 | nein | Edelstahl, rostfrei 1.4571 | blank, nachbehandelt

Kabelleiter LG 60, 6 m VS A4

Art.Nr. 6101216 | EAN 4012195022114

Art.Nr. / Typ

Länge	6000 mm

Breite

Holmstärke	1,5 mm

Funktionserhalt	nein

Werkstoff	Edelstahl, rostfrei 1.4571

Oberfläche	blank, nachbehandelt

Produktbeschreibung

Produktbeschreibung

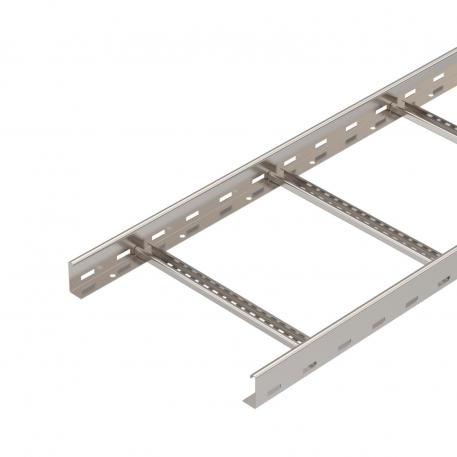

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS).
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.

Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.

Passende Bügelschelle 2056 H-Fuß, Typ BS-H….

Technische Daten

Technische Daten

Abmessung	60x400x6000
Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Befestigung der Sprosse	blindgenietet
Dimension	60x400x6000
Farbe	edelstahl
Funktionserhalt	nein
Holmstärke	1,5 mm
Nutzquerschnitt	19800 mm²

Nutzquerschnitt	198 cm²
Oberfläche	blank, nachbehandelt
Produktserie	LG-Serie
ROHS Konform	ja
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Sprossenabstand	300 mm
Weitspann-Ausführung	nein
Werkstoff	Edelstahl, rostfrei 1.4571

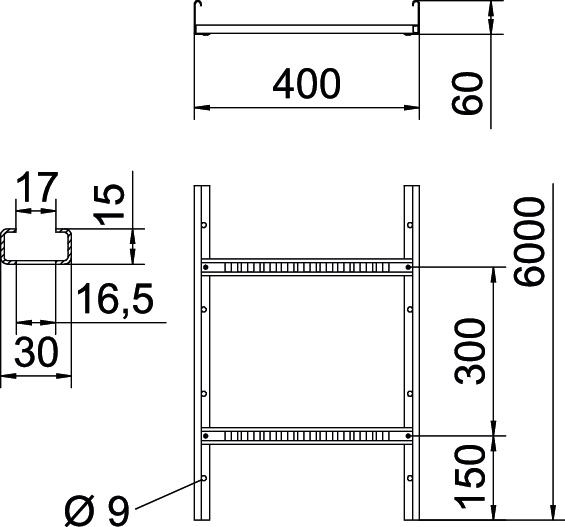

Abmessungen

Breite	400 mm
Höhe	60 mm
Länge	6000 mm

Maß B	400 mm
Schlitzmaß Sprosse	16,50

Belastungen

Stützabstand 1,5m	3,1 kN/m
Stützabstand 2,0m	2,25 kN/m
Stützabstand 2,5m	1,5 kN/m
Stützabstand 3,0m	1,1 kN/m

Stützabstand 3,5m	0,75 kN/m
Stützabstand 4,0m	0,45 kN/m
Stützabstand 4,5m	0,3 kN/m
Stützabstand 5,0m	0,15 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	16,0526 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	16,0526 kg CO₂e
Deklarierte Einheit	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit	1

Technische Daten

Belastungsdiagramm Kabelleiter Typ LG 60 VS

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	Werkstoff	Oberfläche	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
LG 620 VS6 A4	6000 mm	200 mm	1,5 mm	nein	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	6101200	m	6 m	190,00 CHF Preis / 1 m
LG 630 VS6 A4	6000 mm	300 mm	1,5 mm	nein	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	6101208	m	6 m	198,00 CHF Preis / 1 m
LG 640 VS6 A4	6000 mm	400 mm	1,5 mm	nein	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	6101216	m	6 m	207,00 CHF Preis / 1 m
LG 650 VS6 A4	6000 mm	500 mm	1,5 mm	nein	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	6101223	m	6 m	227,00 CHF Preis / 1 m
LG 660 VS6 A4	6000 mm	600 mm	1,5 mm	nein	Edelstahl, rostfrei 1.4571	blank, nachbehandelt	6101232	m	6 m	241,00 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel mit Drehriegel A4	DRL 400 A4	-----	6052984	m	3 m	297,56 CHF Preis / 1 m
Längsverbinder Kabelleitern A4	LVG 60 A4	-----	6208835	Stück	10 Stück	18,86 CHF Preis / 1 Stück
Winkelverbinder 60 A4	LWVG 60 A4	-----	6208891	Stück	10 Stück	19,59 CHF Preis / 1 Stück
Gelenkverbinder A4	LGVG 60 A4	-----	6208932	Stück	10 Stück	39,13 CHF Preis / 1 Stück
90°-Bogen 60 A4	LB 90 640 R3 A4	-----	6225106	Stück	1 Stück	421,75 CHF Preis / 1 Stück
T-Stück 60 A4	LT 640 R3 A4	-----	6225274	Stück	1 Stück	868,46 CHF Preis / 1 Stück
Anbau-Abzweigstück 60 A4	LAA 640 R3 A4	-----	6225898	Stück	1 Stück	762,50 CHF Preis / 1 Stück
Gelenkbogenelement 60 A4	LGBE 640 A4	-----	6225484	Stück	1 Stück	218,79 CHF Preis / 1 Stück
Schutzkappe 60	SKH 60 OR	127 008 359	6222537	Paar	40 Paar	5,16 CHF Preis / 1 Paar
Trennsteg 45 A4	TSG 45 A4	-----	6062028	m	3 m	43,17 CHF Preis / 1 m
