Kabelleiter LG 110, 3 m VS FT 3000 | 600 | 1,5 | nein | Stahl | tauchfeuerverzinkt

Kabelleiter LG 110, 3 m VS FT

Art.Nr. 6216435 | EAN 4012195065272 | ELDAS-Nr. 127 000 549

Art.Nr. / Typ

Länge	3000 mm

Breite

Holmstärke	1,5 mm

Funktionserhalt	nein

Werkstoff	Stahl

Oberfläche	tauchfeuerverzinkt

Produktbeschreibung

Produktbeschreibung

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 110 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.

Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.

Die passende Bügelschelle Typ 2056 finden Sie im Abgriff Steigeleiter-Systeme.

Technische Daten

Technische Daten

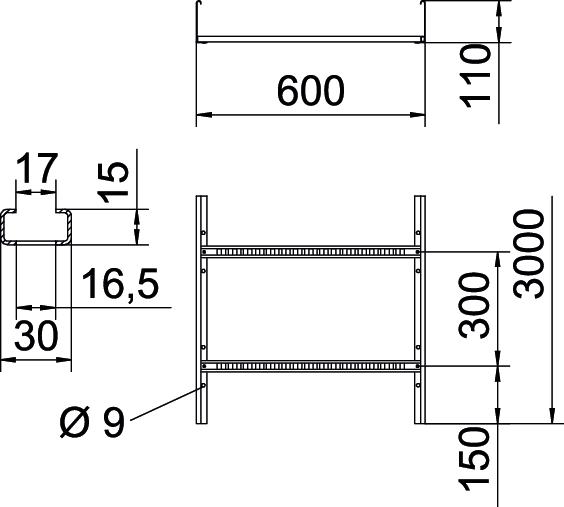

Abmessung	110x600x3000
Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Befestigung der Sprosse	blindgenietet
Dimension	110x600x3000
Farbe	zink
Funktionserhalt	nein
Holmstärke	1,5 mm

Nutzquerschnitt	56800 mm²
Nutzquerschnitt	568 cm²
Oberfläche	tauchfeuerverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Sprossenabstand	300 mm
Weitspann-Ausführung	nein
Werkstoff	Stahl

Abmessungen

Breite	600 mm
Höhe	110 mm
Länge	3000 mm

Maß B	600 mm
Schlitzmaß Sprosse	16,50

Belastungen

Stützabstand 2,0m	3,1 kN/m
Stützabstand 2,5m	2 kN/m
Stützabstand 3,0m	1,4 kN/m
Stützabstand 3,5m	0,9 kN/m

Stützabstand 4,0m	0,65 kN/m
Stützabstand 4,5m	0,55 kN/m
Stützabstand 5,0m	0,5 kN/m
Stützabstand 6,0m	0,15 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	11,0062 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	11,0062 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

Belastungsdiagramm Kabelleiter Typ LG 110 VS

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	nein	Stahl	tauchfeuerverzinkt	127 000 509	6216423	m	3 m	78,50 CHF Preis / 1 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	nein	Stahl	tauchfeuerverzinkt	127 000 519	6216426	m	3 m	80,41 CHF Preis / 1 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	nein	Stahl	tauchfeuerverzinkt	127 000 529	6216429	m	3 m	81,80 CHF Preis / 1 m
LG 115 VS 3 FT	3000 mm	500 mm	1,5 mm	nein	Stahl	tauchfeuerverzinkt	127 000 539	6216432	m	3 m	84,53 CHF Preis / 1 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	nein	Stahl	tauchfeuerverzinkt	127 000 549	6216435	m	3 m	87,03 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel mit Drehriegel FT	DRL 600 FT	-----	6051472	m	3 m	115,22 CHF Preis / 1 m
Längsverbinder FT	LVG 110 FT	127 068 029	6216548	Stück	10 Stück	15,09 CHF Preis / 1 Stück
Gelenkverbinder FT	LGVG 110 FT	127 058 079	6216653	Stück	10 Stück	28,02 CHF Preis / 1 Stück
Dehnungsverbinder 110 FT	LDVG 110 FT	-----	6216670	Stück	2 Stück	29,71 CHF Preis / 1 Stück
Multifunktionsverbinder FT	LMFV 1160 FT	-----	6225780	Stück	1 Stück	141,61 CHF Preis / 1 Stück
90°-Bogen 110 FT	LB 90 1160 R3 FT	127 005 499	6225152	Stück	1 Stück	465,23 CHF Preis / 1 Stück
T-Stück 110 FT	LT 1160 R3 FT	127 066 249	6225320	Stück	1 Stück	881,85 CHF Preis / 1 Stück
Anbau-Abzweigstück 110 FT	LAA 1160 R3 FT	-----	6225940	Stück	1 Stück	761,87 CHF Preis / 1 Stück
Gelenkbogenelement 110 FT	LGBE 1160 FT	-----	6225520	Stück	1 Stück	141,28 CHF Preis / 1 Stück
Schutzkappe	SKH 110 OR	127 008 369	6222553	Paar	20 Paar	5,69 CHF Preis / 1 Paar
Auflagewinkel	LAW FT	-----	6221513	Stück	10 Stück	10,55 CHF Preis / 1 Stück
Anschlussstück FT	LAS 110 FT	-----	6221424	Stück	10 Stück	13,06 CHF Preis / 1 Stück
Trennsteg 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,66 CHF Preis / 1 m
Eckblech DD	LEB 25 DD	-----	6221216	Stück	1 Stück	58,07 CHF Preis / 1 Stück
Eckblech DD	LEB 50 DD	-----	6221259	Stück	1 Stück	83,49 CHF Preis / 1 Stück
Auflageblech	LALB 60 FT	-----	6221890	Stück	1 Stück	81,68 CHF Preis / 1 Stück
Abgangsblech FT	LAB 60 FT	-----	6220479	Stück	1 Stück	85,05 CHF Preis / 1 Stück
Einlegeblech DD	ELB-L 60 DD	-----	6103368	m	3 m	92,06 CHF Preis / 1 m
