Kabelleiter LG 110, 3 m VS FS 3000 | 500 | 1,5 | nein | Stahl | bandverzinkt

Kabelleiter LG 110, 3 m VS FS

Art.Nr. 6216413 | EAN 4012195064534 | ELDAS-Nr. 127 000 439

Art.Nr. / Typ

Länge	3000 mm

Breite

Holmstärke	1,5 mm

Funktionserhalt	nein

Werkstoff	Stahl

Oberfläche	bandverzinkt

Produktbeschreibung

Produktbeschreibung

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 110 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.

Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.

Die passende Bügelschelle Typ BS-H... finden Sie im Abgriff Steigeleiter-Systeme.

Technische Daten

Technische Daten

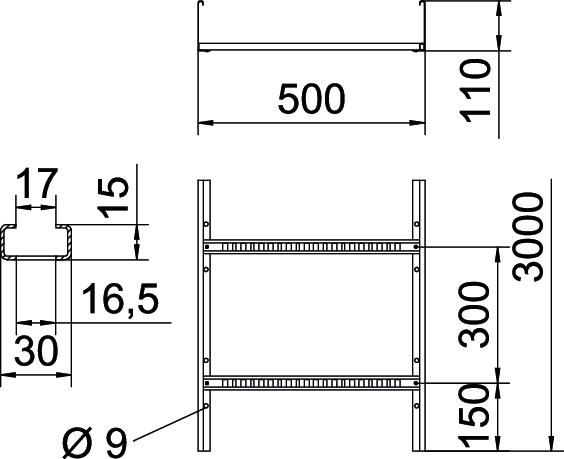

Abmessung	110x500x3000
Ausführung der Sprossen	Profil gelocht
Ausführung des Seitenholms	flaches Profil
Befestigung der Sprosse	blindgenietet
Dimension	110x500x3000
Farbe	zink
Funktionserhalt	nein
Holmstärke	1,5 mm

Nutzquerschnitt	47500 mm²
Nutzquerschnitt	475 cm²
Oberfläche	bandverzinkt
Rostfreier Stahl, gebeizt	nein
Seitenlochung	ja
Sprossenabstand	300 mm
Weitspann-Ausführung	nein
Werkstoff	Stahl

Abmessungen

Breite	500 mm
Höhe	110 mm
Länge	3000 mm

Maß B	500 mm
Schlitzmaß Sprosse	16,50

Belastungen

Stützabstand 2,0m	3,1 kN/m
Stützabstand 2,5m	2 kN/m
Stützabstand 3,0m	1,4 kN/m
Stützabstand 3,5m	0,9 kN/m

Stützabstand 4,0m	0,65 kN/m
Stützabstand 4,5m	0,55 kN/m
Stützabstand 5,0m	0,5 kN/m
Stützabstand 6,0m	0,15 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	10,7471 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	10,7471 kg CO₂e
Deklarierte Einheit (LCA)	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit (LCA)	1

Technische Daten

Belastungsdiagramm Kabelleiter Typ LG 110 VS

Alle Typen

Alle Typen

Typ	Länge	Breite	Holmstärke	Funktionserhalt	Werkstoff	Oberfläche	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
LG 112 VS 3 FS	3000 mm	200 mm	1,5 mm	nein	Stahl	bandverzinkt	127 000 409	6216404	m	3 m	55,17 CHF Preis / 1 m
LG 113 VS 3 FS	3000 mm	300 mm	1,5 mm	nein	Stahl	bandverzinkt	127 000 419	6216407	m	3 m	57,04 CHF Preis / 1 m
LG 114 VS 3 FS	3000 mm	400 mm	1,5 mm	nein	Stahl	bandverzinkt	127 000 429	6216410	m	3 m	59,64 CHF Preis / 1 m
LG 115 VS 3 FS	3000 mm	500 mm	1,5 mm	nein	Stahl	bandverzinkt	127 000 439	6216413	m	3 m	62,08 CHF Preis / 1 m
LG 116 VS 3 FS	3000 mm	600 mm	1,5 mm	nein	Stahl	bandverzinkt	127 000 449	6216416	m	3 m	65,03 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel mit Drehriegel FS	DRL 500 FS	127 013 069	6052509	m	3 m	77,81 CHF Preis / 1 m
Längsverbinder LVG FS	LVG 110 FS	127 008 029	6216545	Stück	10 Stück	9,52 CHF Preis / 1 Stück
Winkelverbinder 110 FS	LWVG 110 FS	127 008 039	6216587	Stück	10 Stück	9,69 CHF Preis / 1 Stück
Gelenkverbinder 110 FS	LGVG 110 FS	127 008 049	6216650	Stück	10 Stück	22,86 CHF Preis / 1 Stück
Multifunktionsverbinder FS	LMFV 1150 FS	127 098 239	6225756	Stück	1 Stück	95,73 CHF Preis / 1 Stück
90°-Bogen 110 FS	LB 90 1150 R3 FS	127 004 549	6225128	Stück	1 Stück	232,12 CHF Preis / 1 Stück
T-Stück 110 FS	LT 1150 R3 FS	127 066 089	6225296	Stück	1 Stück	529,35 CHF Preis / 1 Stück
Anbau-Abzweigstück 110 FS	LAA 1150 R3 FS	-----	6225916	Stück	1 Stück	456,71 CHF Preis / 1 Stück
Gelenkbogenelement 110 FS	LGBE 1150 FS	-----	6225496	Stück	1 Stück	120,72 CHF Preis / 1 Stück
Schutzkappe	SKH 110 OR	127 008 369	6222553	Paar	20 Paar	5,69 CHF Preis / 1 Paar
Anschlussstück FS	LAS 110 FS	-----	6221416	Stück	10 Stück	10,96 CHF Preis / 1 Stück
Trennsteg 85 FS	TSG 85 FS	127 013 629	6062114	m	3 m	11,75 CHF Preis / 1 m
Eckblech FS	LEB 25 FS	-----	6221203	Stück	1 Stück	29,02 CHF Preis / 1 Stück
Eckblech FS	LEB 50 FS	-----	6221246	Stück	1 Stück	52,80 CHF Preis / 1 Stück
Einlegeblech FS	ELB-L 50 FS	-----	6103316	m	3 m	45,08 CHF Preis / 1 m
