Gitterrinne GR-Magic® 55 FT 3000 | 400 | 55 | 4,8 | 175 | ja

Gitterrinne GR-Magic® 55 FT

Art.Nr. 6001428 | EAN 4012196815111 | ELDAS-Nr. 127 020 239

Art.Nr. / Typ

Länge	3000 mm

Breite

Höhe	55 mm

Draht-Durchmesser

Nutzquerschnitt

Funktionserhalt

Zurück zur Übersicht

Produktbeschreibung

Produktbeschreibung

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.

Genaue Angaben zu der UL-Klassifizierung sind der jeweiligen Zulassung zu entnehmen.

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Brandschutz	Funktionserhalt kabelspezifische Tragkonstruktion
Breite	400 mm
Breite	15,75 in
CO2 Fußabdruck (GWP) Cradle-to-Gate	4,9741 kg CO2e / 1 Meter

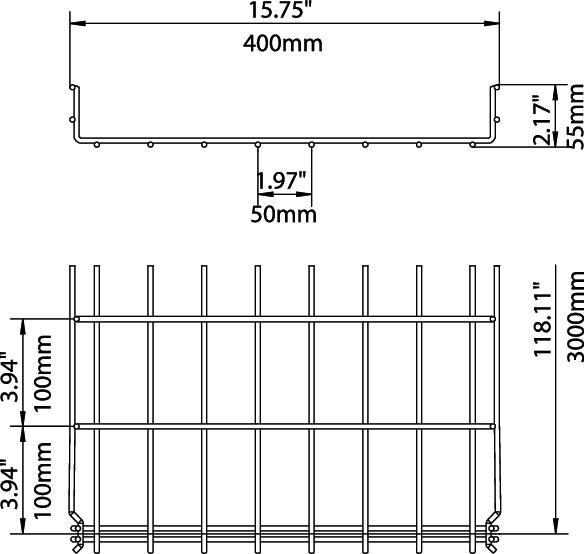

Dimension	55x400x3000
Draht-Durchmesser	4,8 mm
Farbe	zink
Funktionserhalt	ja
Höhe	2,17 in
Höhe	55 mm
Integrierte Trennwand	ohne
Länge	3000 mm

Maß B	400 mm
Maß H	58 mm
Nutzquerschnitt	17500 mm²
Nutzquerschnitt	175 cm²
Oberfläche	tauchfeuerverzinkt
Profilform	U-Form
Rostfreier Stahl, gebeizt	nein
Schraublose Verbinder	ja
Stützabstand 1,0m	0,9 kN/m
Stützabstand 1,5m	0,6 kN/m
Stützabstand 2,0m	0,3 kN/m
Stützabstand 2,5m	0,25 kN/m
Weitspann-Ausführung	nein
Werkstoff	Stahl

Technische Daten

Belastungsdiagramm Gitterrinne GR-Magic Typ GRM 55

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Draht-Durchmesser	Nutzquerschnitt	Funktionserhalt	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	ja	127 020 269	6001415	m	3 m	17,06 CHF Preis / 1 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	ja	127 020 209	6001416	m	3 m	19,51 CHF Preis / 1 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	ja	127 021 089	6001418	m	3 m	22,11 CHF Preis / 1 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	ja	127 020 219	6001420	m	3 m	24,15 CHF Preis / 1 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	ja	-----	6001421	m	3 m	30,22 CHF Preis / 1 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	ja	127 020 229	6001424	m	3 m	40,20 CHF Preis / 1 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	ja	127 020 239	6001428	m	3 m	52,68 CHF Preis / 1 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nein	127 020 249	6001432	m	3 m	63,84 CHF Preis / 1 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nein	127 020 259	6001436	m	3 m	73,03 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel für Gitterrinne, rastbar FT	DGRR 400 FT	127 014 369	6001830	m	3 m	53,25 CHF Preis / 1 m
Eckverbinder FT	GEV 36 FT	127 028 019	6016723	Stück	20 Stück	2,15 CHF Preis / 1 Stück

Montagezubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Klemmstück für Trennstegbefestigung	KS GR A2	127 008 069	6062282	Stück	30 Stück	192,78 CHF Preis / 100 Stück
Trennsteg 45 DD	TSG 45 DD	127 063 669	6062321	m	3 m	15,45 CHF Preis / 1 m
Kabelabgangsblech FT	KAB GR FT	-----	6220142	Stück	10 Stück	13,38 CHF Preis / 1 Stück
Gitterrinnenadapter für Dachleitungshalter	165 MBG HGRM	-----	5218886	Stück	50 Stück	2,17 CHF Preis / 1 Stück
