Gitterrinne GR-Magic® 35 G 3000 | 100 | 35 | 3,9 | 23 | nein

Gitterrinne GR-Magic® 35 G

Art.Nr. 6000062 | EAN 4012195037149 | ELDAS-Nr. 127 021 009

Art.Nr. / Typ

Länge	3000 mm

Breite

Höhe	35 mm

Draht-Durchmesser

Nutzquerschnitt

Funktionserhalt	nein

Produktbeschreibung

Produktbeschreibung

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.

Für die Gitterrinne werden keine zusätzlichen Verbinderbauteile benötigt, sie wird einfach ineinandergesteckt. Die Maschenweite beträgt 50 x 100 mm (Ausnahme GRM 35/50 = 20 x 100 mm).

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Breite	100 mm
Breite	3,94 in
CO2 Fußabdruck (GWP) Cradle-to-Gate	0,9521 kg CO2e / 1 Meter

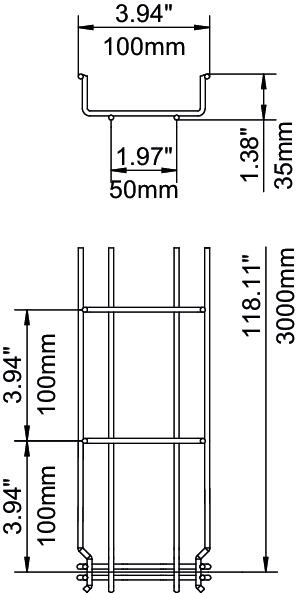

Dimension	35x100x3000
Draht-Durchmesser	3,9 mm
Farbe	zink
Funktionserhalt	nein
Höhe	1 in
Höhe	35 mm
Integrierte Trennwand	ohne

Länge	3000 mm
Maß B	100 mm
Nutzquerschnitt	23 cm²
Nutzquerschnitt	3500 mm²
Oberfläche	galvanisch verzinkt
Profilform	U-Form
Rostfreier Stahl, gebeizt	nein
Schraublose Verbinder	ja
Stützabstand 1,0m	0,25 kN/m
Stützabstand 1,5m	0,11 kN/m
Stützabstand 2,0m	0,1 kN/m
Weitspann-Ausführung	nein
Werkstoff	Stahl

Technische Daten

Belastungsdiagramm Gitterrinne GR-Magic Typ GRM 35

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Draht-Durchmesser	Nutzquerschnitt	Funktionserhalt	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nein	127 020 289	6000060	m	3 m	11,51 CHF Preis / 1 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nein	127 021 009	6000062	m	3 m	12,81 CHF Preis / 1 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	nein	127 021 019	6000063	m	3 m	15,88 CHF Preis / 1 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nein	127 021 029	6000064	m	3 m	17,18 CHF Preis / 1 m
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	nein	127 021 039	6000066	m	3 m	22,68 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel für Gitterrinne, rastbar FS	DGRR 100 FS	127 013 779	6001842	m	3 m	20,18 CHF Preis / 1 m
Eckverbinder G	GEV 36 G	127 068 059	6016715	Stück	20 Stück	1,82 CHF Preis / 1 Stück

Montagezubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Trennsteg 30 FS	TSG 30 FS	127 013 609	6062050	m	3 m	6,07 CHF Preis / 1 m
Klemmstück für Trennstegbefestigung	KS GR A2	127 008 069	6062282	Stück	30 Stück	192,78 CHF Preis / 100 Stück
Kabelabgangsblech FS	KAB GR FS	-----	6220139	Stück	10 Stück	10,49 CHF Preis / 1 Stück
