Gitterrinne GR-Magic® 35 A2 3000 | 50 | 35 | 3,9 | 9,4 | nein

Gitterrinne GR-Magic® 35 A2

Art.Nr. 6000054 | EAN 4012195650591 | ELDAS-Nr. 127 020 199

Art.Nr. / Typ

Länge	3000 mm

Breite

Höhe	35 mm

Draht-Durchmesser

Nutzquerschnitt

Funktionserhalt	nein

Produktbeschreibung

Produktbeschreibung

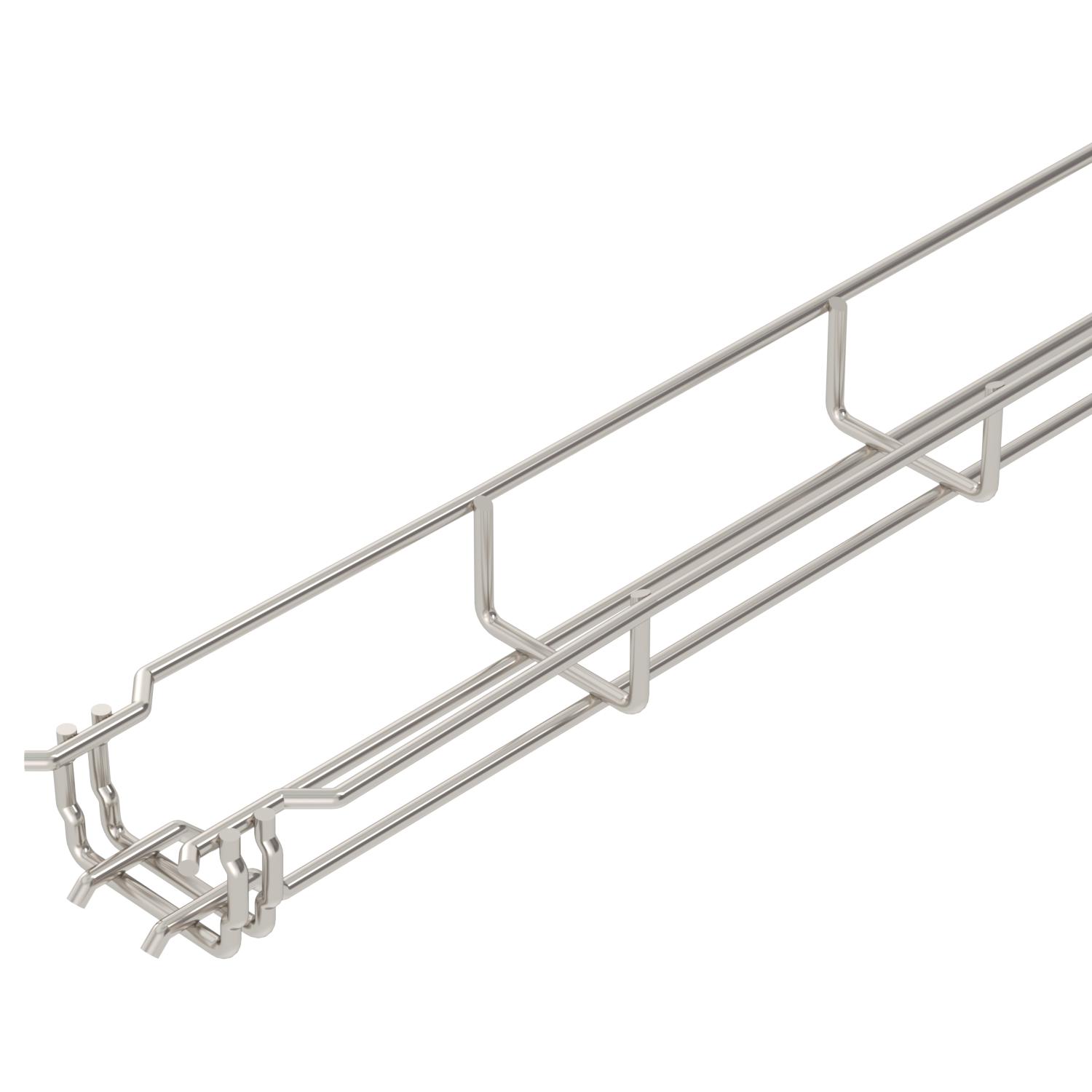

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.

Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.

Für die Gitterrinne werden keine zusätzlichen Verbinderbauteile benötigt, sie wird einfach ineinandergesteckt. Die Maschenweite beträgt 50 x 100 mm (Ausnahme GRM 35/50 = 20 x 100 mm).

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem	Klickbefestigung
Ausführung Verbinder	integrierter Verbinder
Belastungstesttyp nach IEC 61537	Typ II
Dimension	35x50x3000
Draht-Durchmesser	3,9 mm
Farbe	edelstahl
Funktionserhalt	nein
Integrierte Trennwand	ohne
Nutzquerschnitt	9,4 cm²

Nutzquerschnitt	1750 mm²
Oberfläche	blank, nachbehandelt
Produktserie	GRM-Serie
Profilform	U-Form
ROHS Konform	ja
Rostfreier Stahl, gebeizt	ja
Schraublose Verbinder	ja
Weitspann-Ausführung	nein
Werkstoff	Edelstahl, rostfrei 1.4301

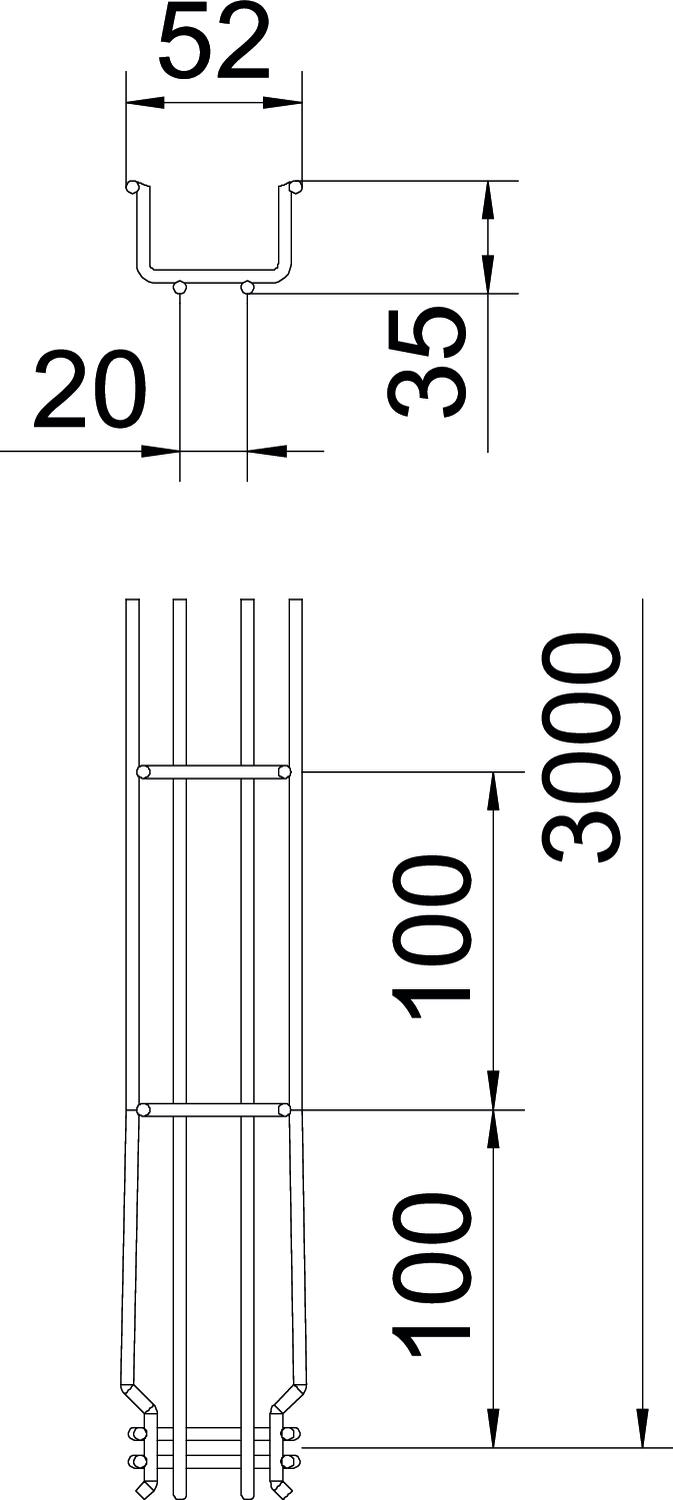

Abmessungen

Breite	50 mm
Breite	2 in
Höhe	1 in

Höhe	35 mm
Länge	3000 mm
Maß B	52 mm

Belastungen

Stützabstand 1,0m	0,25 kN/m
Stützabstand 1,5m	0,11 kN/m

Stützabstand 2,0m	0,1 kN/m

CO2-Fußabdruck (Product Carbon Footprint)

CO2 Fußabdruck (GWP) Cradle-to-Gate	2,3088 kg CO2e / 1 Meter
CO₂ Fußabdruck Wert (GWP)	2,3088 kg CO₂e
Deklarierte Einheit	Meter

Ermittlungsdatum CO2 Wert	2025-05-14T00:00:00.000+0200
Menge der deklarierten Einheit	1

Technische Daten

Belastungsdiagramm Gitterrinne GR-Magic Typ GRM 35

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite

Alle Typen

Alle Typen

Typ	Länge	Breite	Höhe	Draht-Durchmesser	Nutzquerschnitt	Funktionserhalt	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
GRM 35 50 A2	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nein	127 020 199	6000054	m	3 m	34,07 CHF Preis / 1 m
GRM 35 100 A2	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nein	-----	6000055	m	3 m	41,06 CHF Preis / 1 m
GRM 35 150 A2	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	nein	-----	6000056	m	3 m	50,13 CHF Preis / 1 m
GRM 35 200 A2	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nein	-----	6000057	m	3 m	62,77 CHF Preis / 1 m
GRM 35 300 A2	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	nein	-----	6000059	m	3 m	93,50 CHF Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Deckel für Gitterrinne, rastbar A2	DGRR 50 A2	127 014 409	6001860	m	3 m	45,36 CHF Preis / 1 m
Eckverbinder A2	GEV 36 A2	127 028 029	6016731	Stück	20 Stück	2,95 CHF Preis / 1 Stück

Montagezubehör

Produkte	Typ	ELDAS-Nr.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Trennsteg 30 A2	TSG 30 A2	-----	6062052	m	3 m	26,27 CHF Preis / 1 m
Klemmstück für Trennstegbefestigung	KS GR A2	127 008 069	6062282	Stück	30 Stück	192,78 CHF Preis / 100 Stück
Kabelabgangsblech A2	KAB GR A2	-----	6220145	Stück	10 Stück	31,19 CHF Preis / 1 Stück
