Geräteeinsatz quadratisch für Estrichhöhe 55 mm 5 | 9 | Griffbügel | eisengrau; RAL 7011

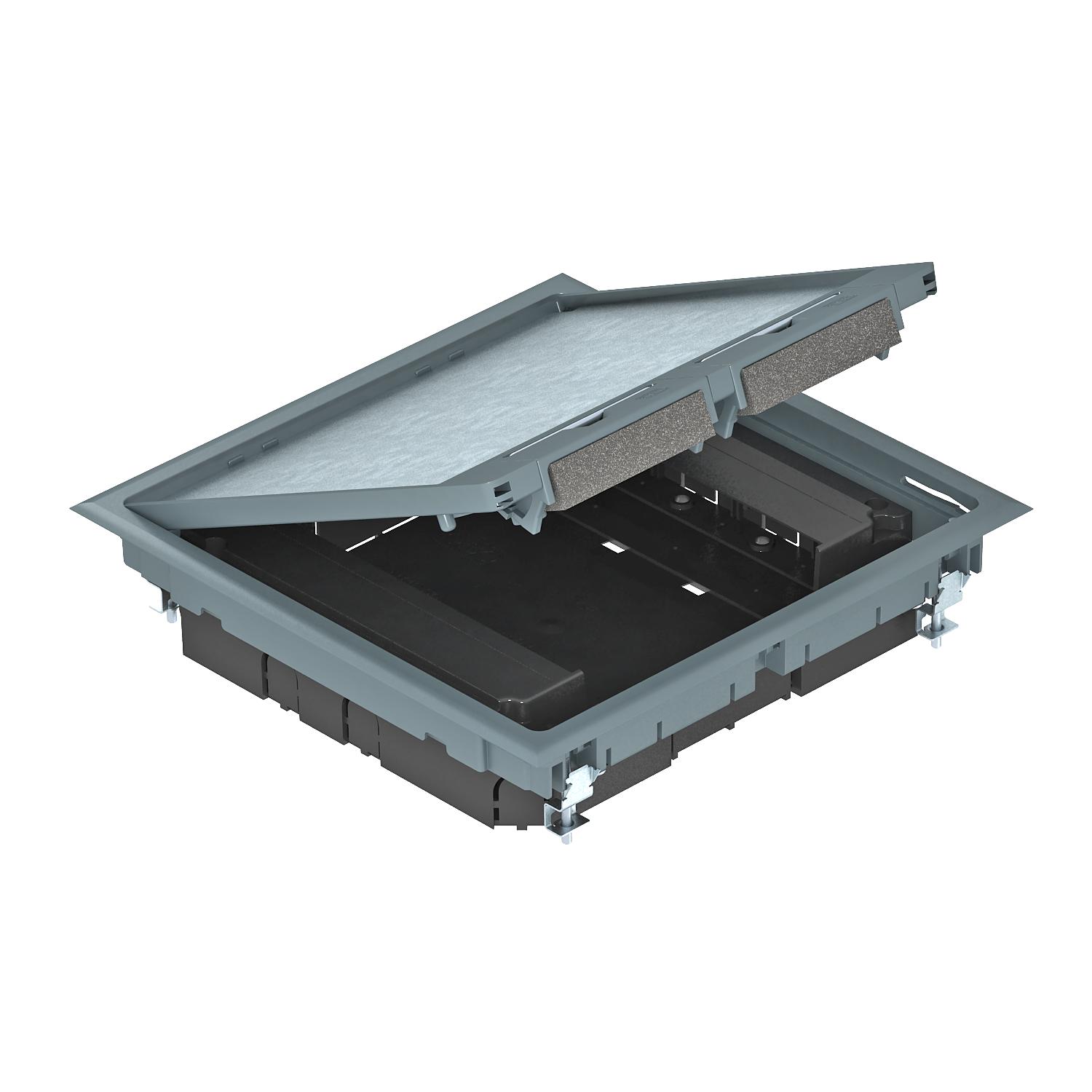

Geräteeinsatz quadratisch für Estrichhöhe 55 mm

Art.Nr. 7405037 | EAN 4012195674436

Art.Nr. / Typ	7405037 / GES9 55U V 7011

Bodenbelagdicke	5 mm

Nenngröße für Geräteeinbaueinheiten	9

Öffnungsmechanismus	Griffbügel

Farbe	eisengrau; RAL 7011

Produktbeschreibung

Produktbeschreibung

Geräteeinsatz GES9 mit einer festen Bauhöhe von 55 mm für den Einsatz in Installationskanal-Systemen in trockenen Räumen mit trocken gepflegten Fußböden im Innenbereich. Mit zwei Einbaugehäusen zur vertikalen Montage von Modul 45-Geräten und vier Zugentlastungen. Zur Montage der Modul 45-Geräte werden zwei Einbaurahmen benötigt.
Die Montage von Datenmodulen erfolgt mit max. zwei optionalen Montageplatten MPMT45.
Der Geräteeinsatz ist mit Universal-Befestigungswinkeln ausgestattet.

Technische Daten

Technische Daten

Anzahl der einbaubaren Geräte	8
Ausführung Deckel	quadratisch
Ausführung Leitungsauslass	Schwenkbarer Schnurauslass
Bodenbelagdicke	5 mm
Bodenbelagsschutzrahmen	ja
Bodenpflege	trocken

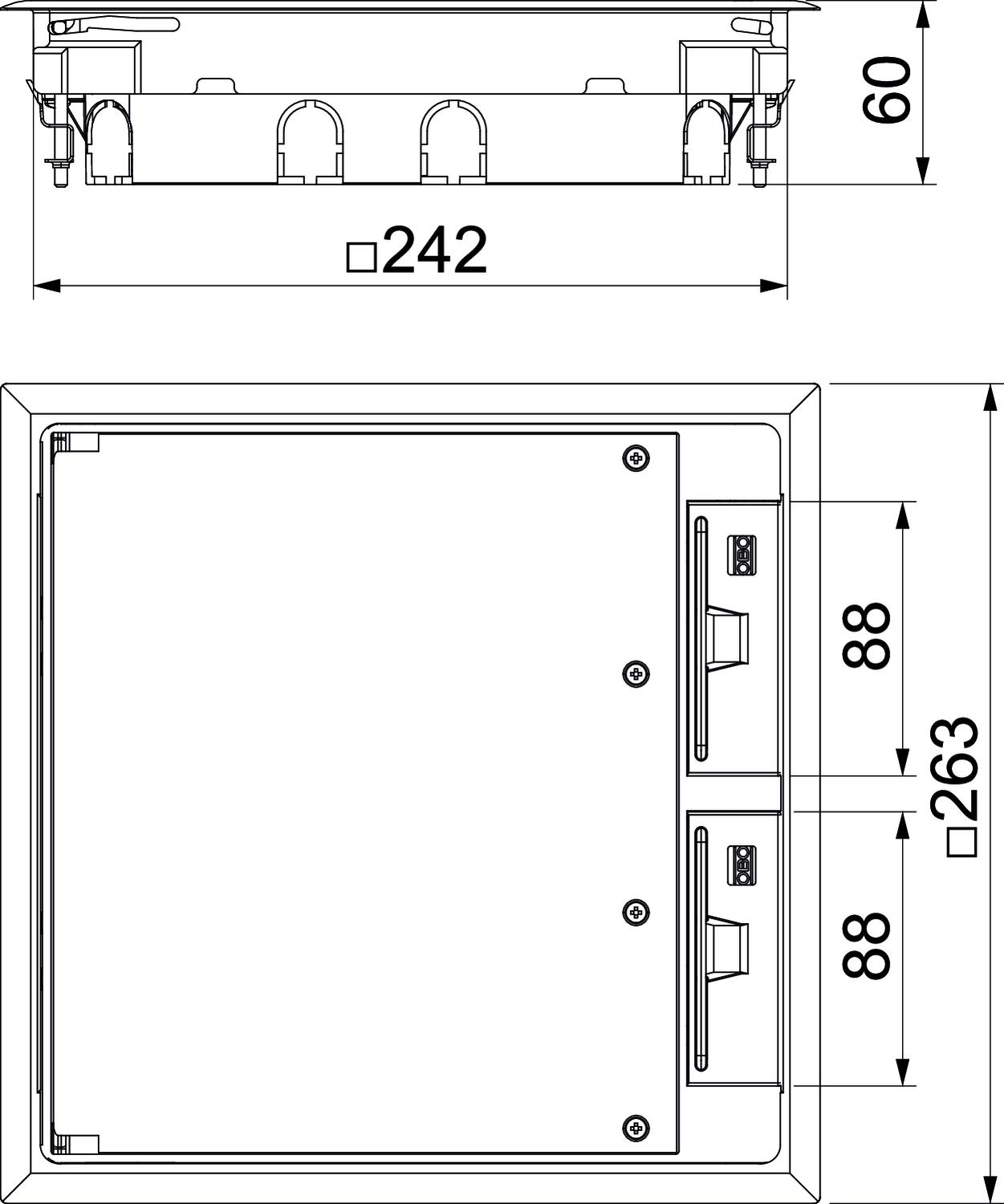

Breite Außenmaß	263 mm
Breite Einbaumaß	242 mm
Dichtungseinbaumöglichkeit	nein
Dimension	263x263x59
Einbautiefe	58 mm
Estrichhöhe min.	55 mm
Farbe	eisengrau; RAL 7011
Fußbodenhöhe min.	58 mm
Geeignet für Doppelbodeneinbau	ja
Geeignet für estrichbündigen geschlossenen Unterflurkanal	ja
Geeignet für estrichüberdeckten Unterflurkanal	ja

Geeignet für Hohlbodeneinbau	ja
Geeignet für Nasspflege	nein
Geeignet für Unterflurkanal	ja
Geräteträger zur Aufnahme von Gerätebechern	nein
Länge Außenmaß	263 mm
Länge Einbaumaß	242 mm
Mit Bodenbelagsaussparung	nein
Nenngröße für Geräteeinbaueinheiten	9
Öffnungsmechanismus	Griffbügel
Rahmenausführung	Teppichschutzrahmen
Schwerlastausführung	nein
Spannbereich D max.	31 mm
Spannbereich D min.	9 mm
Vertikale Last, große Fläche	bis 5.000 N
Vertikale Last, kleine Fläche	bis 3.000 N
Werkstoff	Polyamid
