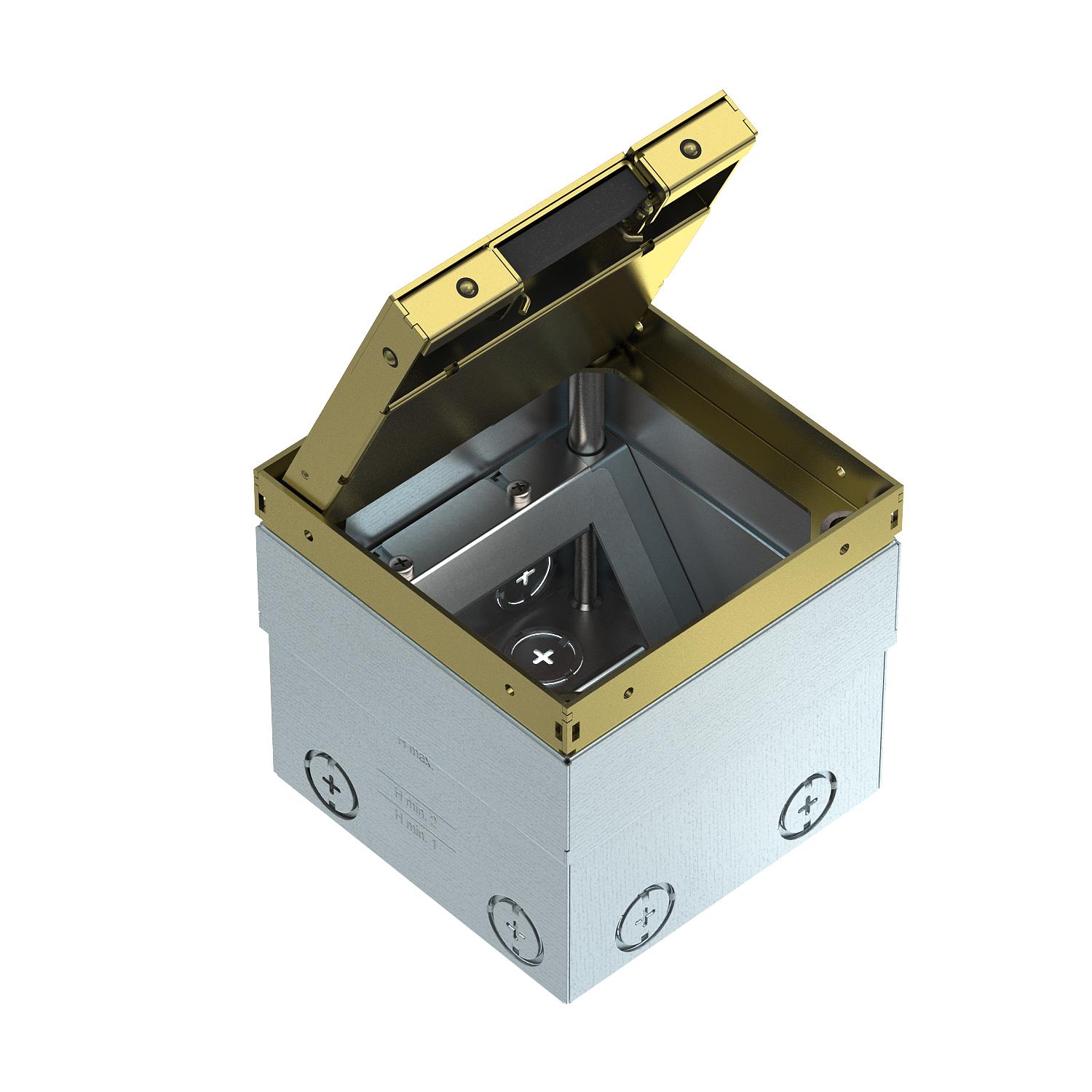

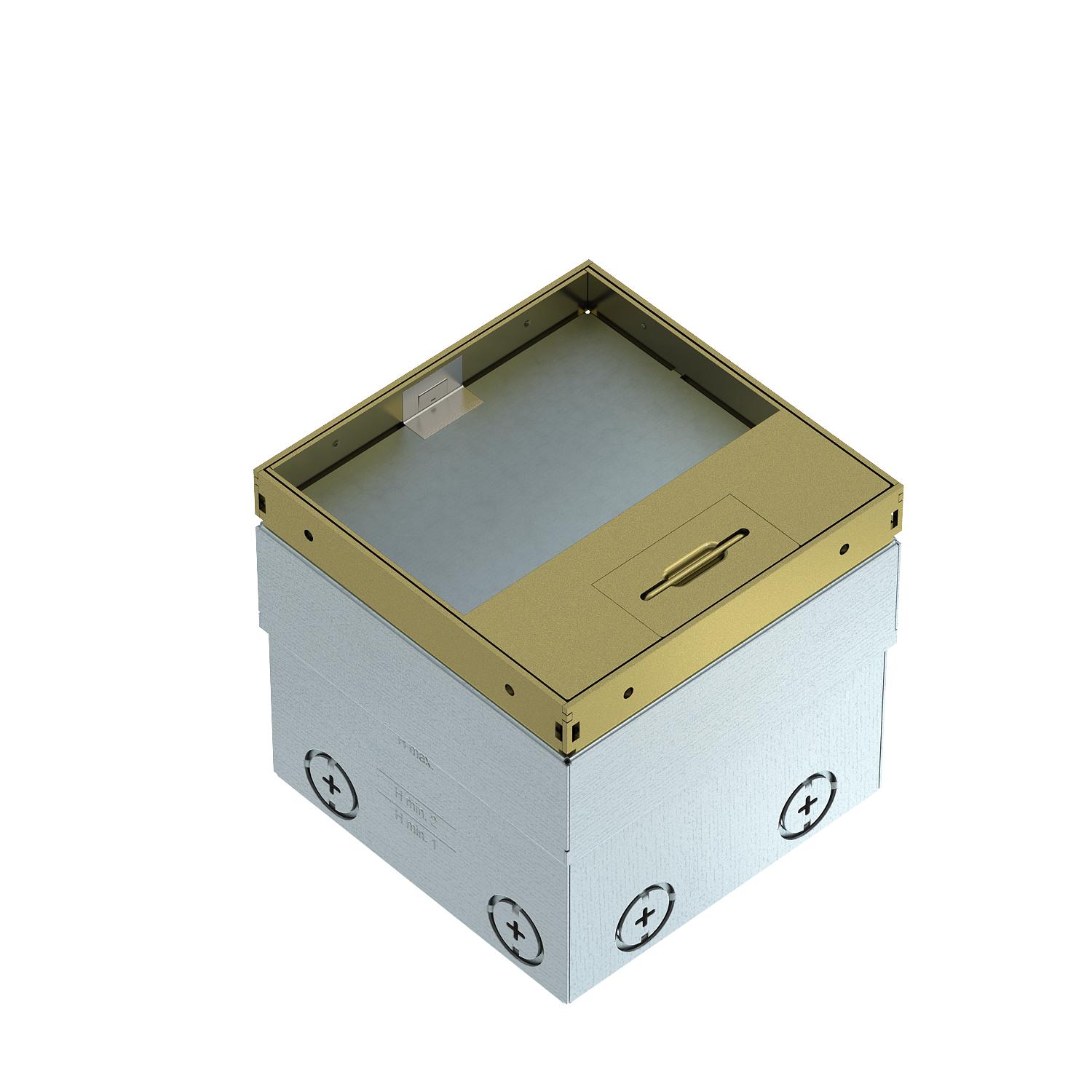

Bodensteckdose UDHOME2, mit Schnurauslass, mit Bodenbelagsaussparung, unbestückt, Messing
Art.Nr. 7368346 | EAN 4012196692507
- Produktbeschreibung
-
ProduktbeschreibungQuadratische Bodensteckdose für den Einsatz in trocken gepflegten Hohlböden und Estrichböden im Innenbereich. Einbaugehäuse mit vorgeprägten Einführungsöffnungen für Rohre (M20/M25). Oberteil durch 4 Nivellierstützen auf Oberkante Bodenbelag einstellbar. Die Mindesteinbautiefe beträgt 110 mm, der Nivellierbereich + 25 mm.

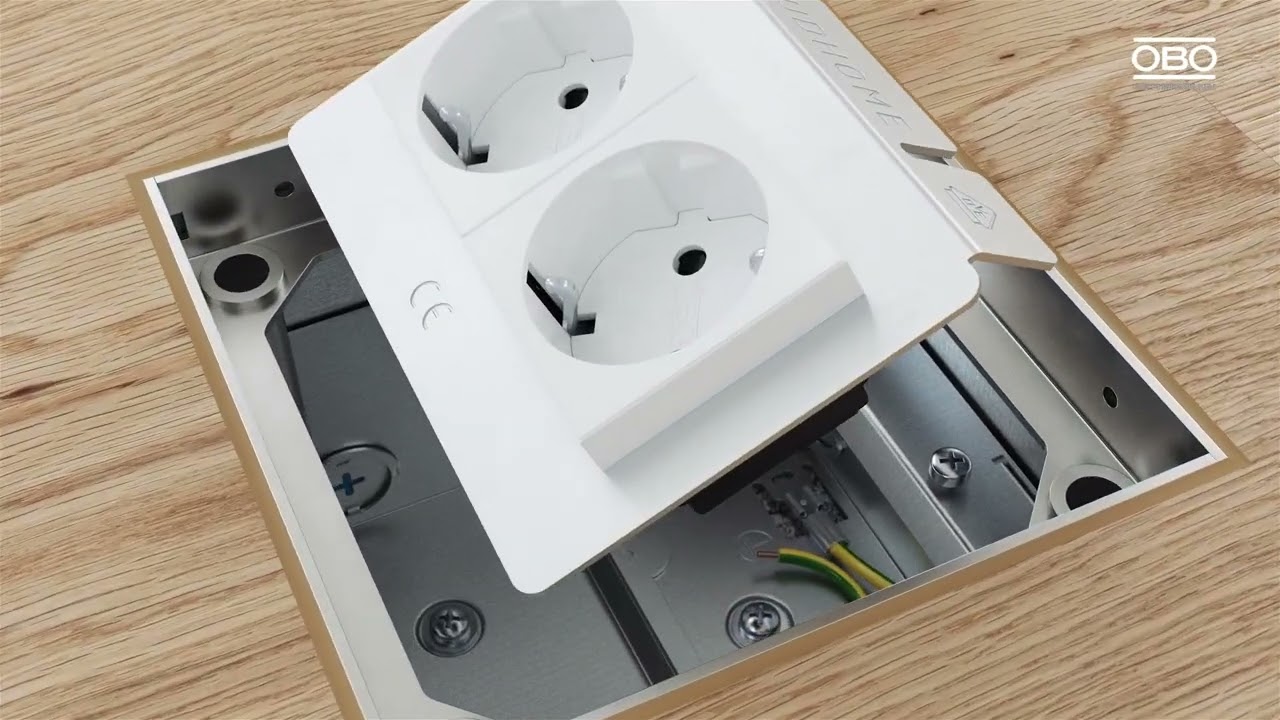

Im Bodenbelag sichtbarer Rahmen und Deckel aus Messing. Leergehäuse für bis zu 2 Modul 45®-Einbaugeräte in dem Montageträger und 2 Datenbuchsen im optionalen Datentechnikträger.
-
- Technische Daten
-
Technische Daten
Anzahl der einbaubaren Geräte 2 Ausführung Deckel quadratisch Ausführung Leitungsauslass Schwenkbarer Schnurauslass Bestückung Leergehäuse Bodenbelagdicke 15 mm Bodenbelagsschutzrahmen nein Bodenpflege trocken Deckelausführung Bodenbelagsaussparung Dichtungseinbaumöglichkeit nein Dimension 140x140x110 Einsatzbereich im genutzten Zustand 6.101.1 trockene Bodenpflege Einsatzbereich im ungenutzten Zustand 6.101.1 trockene Bodenpflege Fußbodenhöhe max. 135 mm Fußbodenhöhe min. 110 mm Geeignet für Doppelbodeneinbau ja Geeignet für estrichbündigen geschlossenen Unterflurkanal nein Geeignet für estrichüberdeckten Unterflurkanal nein Geeignet für Hohlbodeneinbau ja Geeignet für Nasspflege nein Geeignet für Unterflurkanal nein Geräteträger zur Aufnahme von Gerätebechern nein Mit Bodenbelagsaussparung ja Nenngröße für Geräteeinbaueinheiten 2 Norm EN 50085-2-2 Öffnungsmechanismus Griffbügel Rahmenausführung Bodenbelaganlegekante Schutzart (IP) im genutzten Zustand IP20 Schutzart (IP) im ungenutzten Zustand IP40 Schutzgrad IK-Code IK10 Schwerlastausführung nein Vertikale Last, große Fläche bis 15.000 N Vertikale Last, kleine Fläche bis 3.000 N Werkstoff Messing Zulassungen VDE Abmessungen

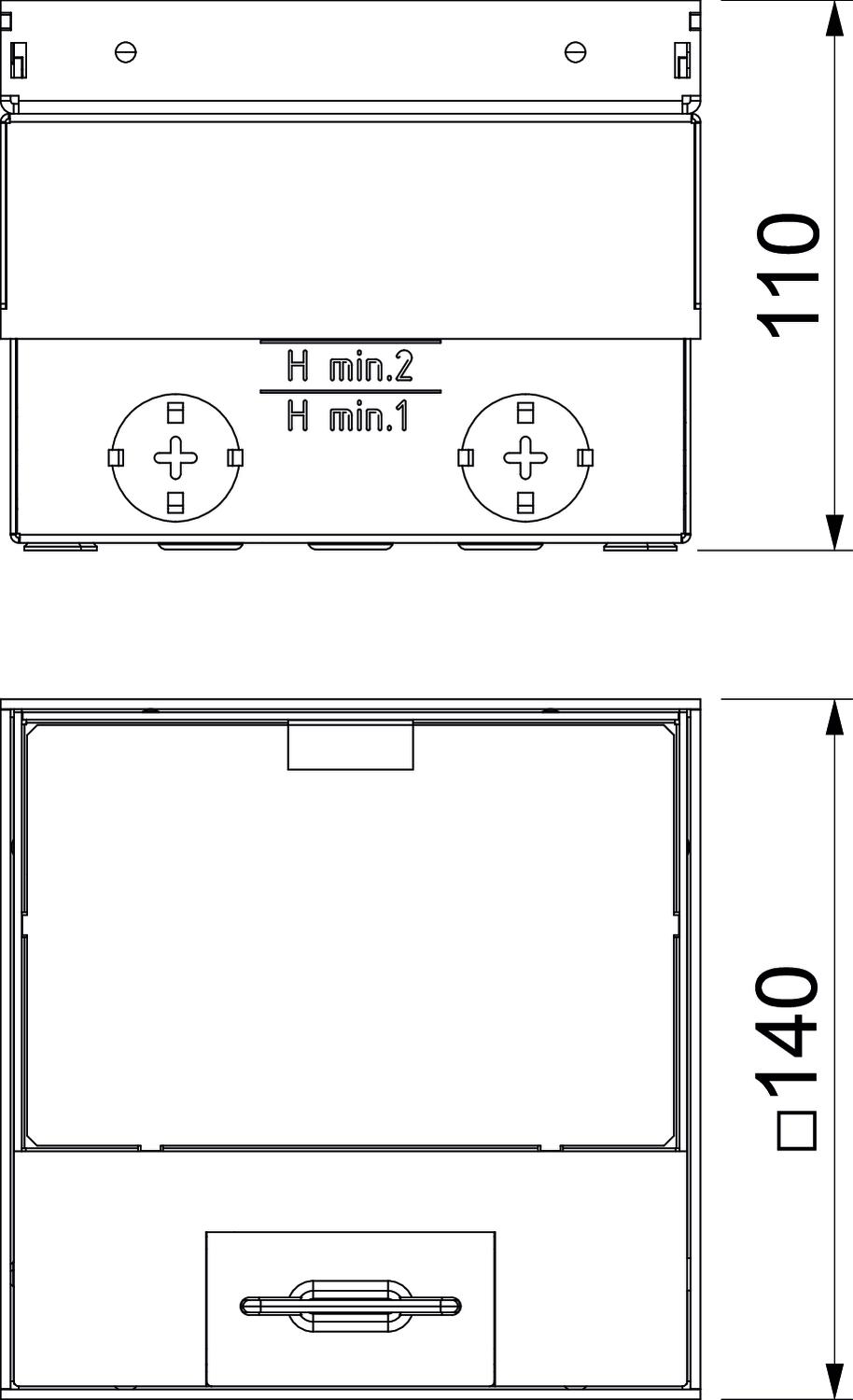

Breite 140 mm Höhe 110 mm Länge 140 mm CO2-Fußabdruck (Product Carbon Footprint)
CO2 Fußabdruck (GWP) Cradle-to-Gate 11,3082 kg CO2e / 1 Stück CO₂ Fußabdruck Wert (GWP) 11,3082 kg CO₂e Deklarierte Einheit (LCA) Stück Ermittlungsdatum CO2 Wert 2025-05-14T00:00:00.000+0200 Menge der deklarierten Einheit (LCA) 1 - Alle Typen
-
Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.

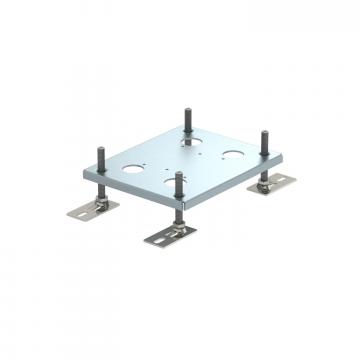

Höhenerweiterung für Bodensteckdose UDHOME-ONE/UDHOME2
HE 60UH2 7368418 1 Stück 40,60 CHF Preis / 1 Stück - Downloads
-
Datenblatt UDHOME2 GM15 / 7368346 , 0.22MB , pdfEU-Konformitätserklärung UDHOME2 GM15 / 7368346 , 0.13MB , pdfZeichengenehmigung VDE-Zeichengenehmigung Elektroinstallationskanalsystem , 0.36MB , pdfMontageanleitung Bodensteckdose UDHOME2 , 17.13MB , pdfMontageanleitung Montageanleitung Bodensteckdose UDHOME2 G lang , 0.04MB , pdf
