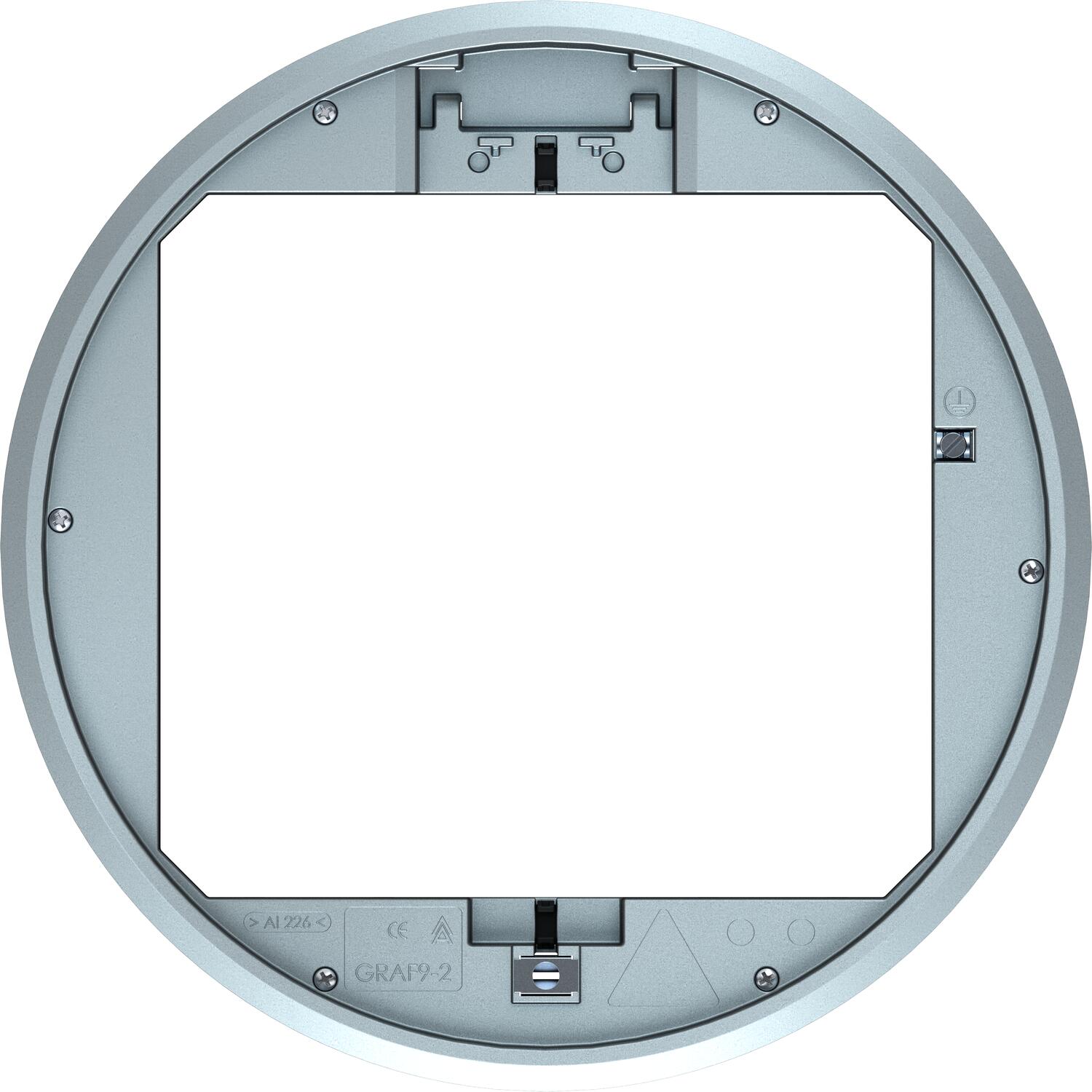

Torretta a scomparsa GRAF9-2 BA3, trattamento umido con recesso coperchio
N. art. 7405743 | EAN 4012196581634
- Descrizione del prodotto
-
Descrizione del prodottoModulo apparecchi con uscita cavi con Tubus per pavimenti trattati con lavaggio bagnato fino a 12 dispositivi Modul 45 in 3 supporti universali UT4. Inserto nel sistema di canali e nel sistema a pavimento in ambienti interni.
Superficie in alluminio laccato a specchio con uno spessore del rivestimento del pavimento di 3 mm. Per una profondità di 65 mm.
Modulo per apparecchi con Tubus per pavimenti a umida manutenzione, a 3 vie, per l’installazione di un supporto di montaggio MT9. È possibile installare 3 coperture del tipo APMT5. Utilizzo all’interno di sistemi di canalizzazione e pavimenti sopraelevati per ambienti interni.
Superficie in alluminio laccato a specchio con uno spessore del rivestimento del pavimento di 3 mm. Per una profondità di 65 mm.
Utilizzabili fino a 18 moduli con piastra centrale da 50.
-
- Dati tecnici
-
Dati tecnici

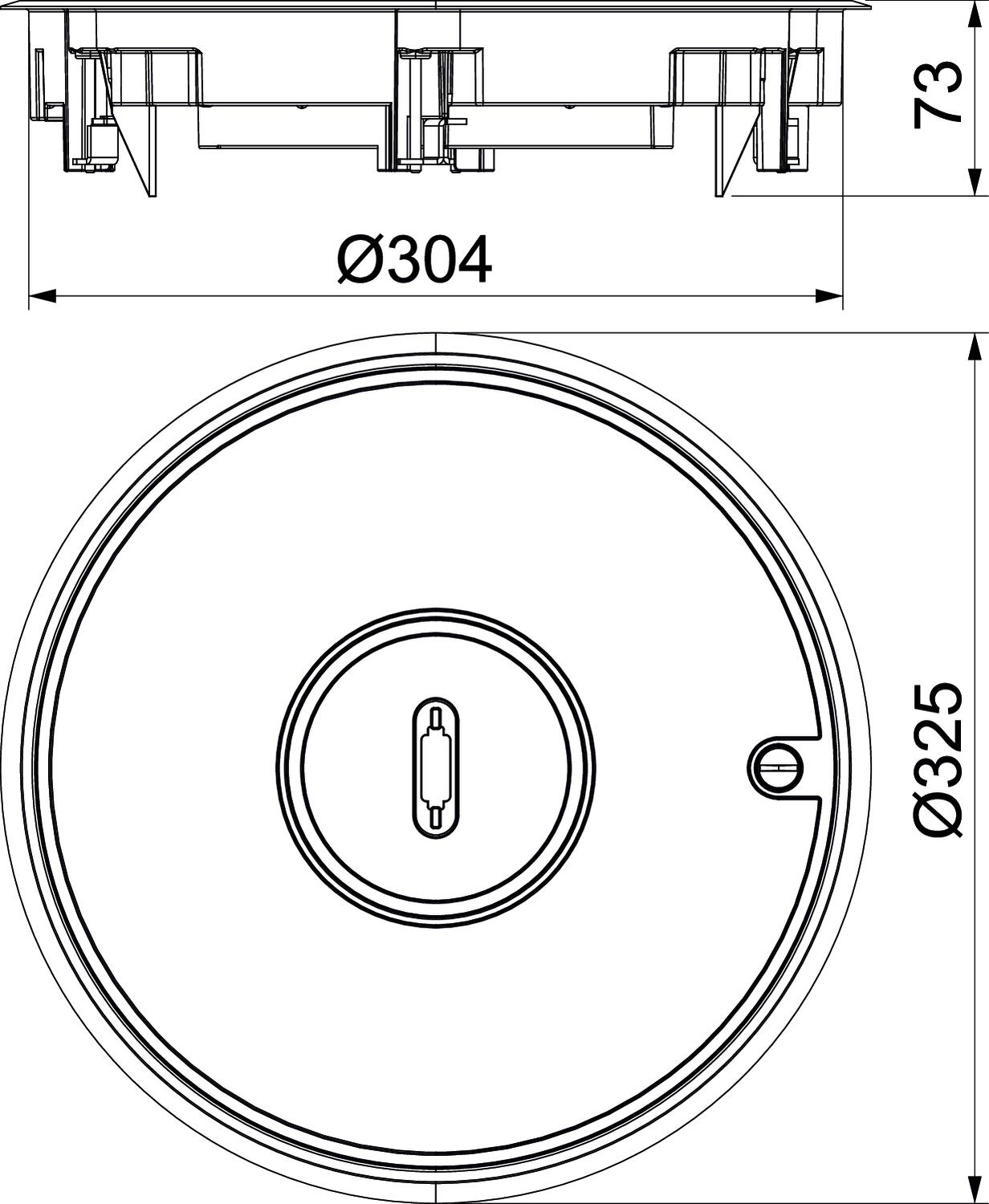

Adatto per canale sotto pavimento sì Adatto per canali sotto pavimento chiusi a filo battuto sì Adatto per condotti sotto battuto coperti dal massetto sì Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato sì Altezza pavimento min. 80 mm Capacità D max 73 mm Capacità D min. 4 mm Carico verticale, grande superficie fino a 10.000 N Carico verticale, piccola superficie fino a 3.000 N Con spessore per rivestimento sì Diametro di montaggio 305 Diametro esterno 325 mm Dimensione nominale per torretta R9 Dimensionee Ø325x73 Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP45 Grado di protezione IK-Code IK10 Impronta CO2 (GWP) dalla culla al cancello 4,2742 kg CO2e / 1 Pezzo Materiale Alluminio pressofuso Meccanismo di apertura Bussola girevole Numero di apparecchi installabili 12 Numero di porta apparecchi 3 Omologazioni VDE Possibilità di incasso della guarnizione sì Spessore rivestimento pavimento 3 mm Telaio di protezione pavimento sì Tipo di sistema di installazione UT4 Trattamento del pavimento bagnato Versione tondo Versione per carichi pesanti sì Versione telaio Telaio protezione Versione uscita cavo Tubo a scomparsa - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Prolunga
GES RV 7407536 2 pz 2,59 CHF Prezzo / 1 pz
Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm
UT4 45 4 7408727 1 pz 9,31 CHF Prezzo / 1 pz - Download
-
