Supporto premontato per montaggio modulo FV, a terra 3104 | 30 | 30
Tempi di consegna su richiesta
morepic-1 morepic-2

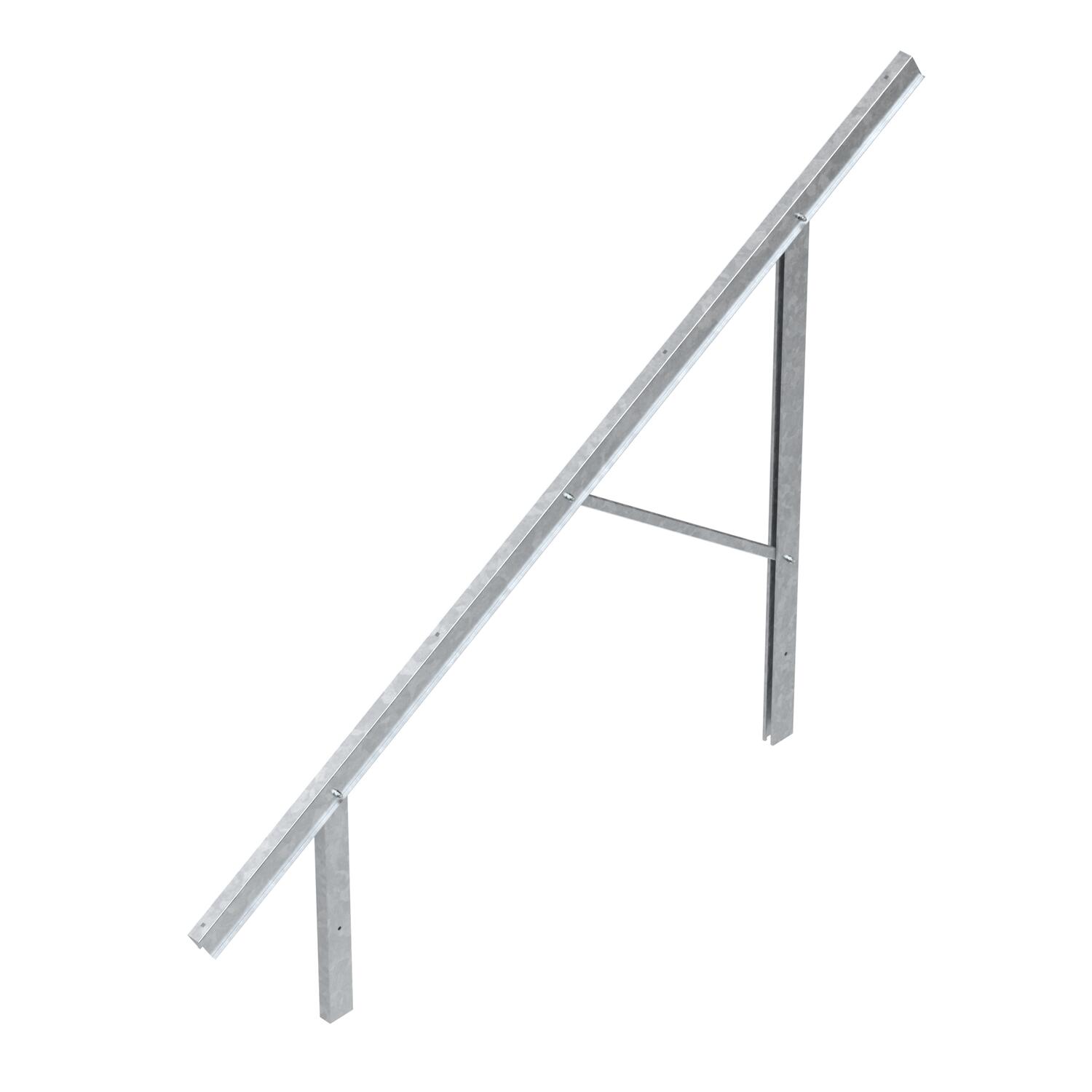

Supporto premontato per montaggio modulo FV, a terra

N. art. 5901566 | EAN 4012197394721

Descrizione del prodotto
Descrizione del prodotto
Supporto premontato nella versione piccola, media o grande, per il montaggio di sistemi fotovoltaici a terra in combinazione con profilati di supporto e morsetti terminali/intermedi. Montaggio con pali nel terreno o con basi su fondamenta in calcestruzzo.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Impronta di carbonio (PCF)
Dati tecnici

Dati tecnici

Adatto al materiale del tetto altro
Allineamento verticale
Altezza modulo max. 50 mm
Altezza modulo min. 20 mm
Ancoraggio indipendente
Angolo di inclinazione max 30 °
Angolo di inclinazione min. 30 °
Canalina per cavi integrata no
Canalina per cavi opzionale sì
Colore zinco
Dimensionee 3104x91x2387
Larghezza modulo max. 1310 mm
Larghezza modulo min. 990 mm
Lunghezza modulo max. 2400 mm
Lunghezza modulo min. 2100 mm
Materiale Acciaio
Penetrazione del tetto no
Regolabile no
Superficie zincato a caldo per immersione
Tipo montaggio sistema di montaggio fotovoltaico Pavimento

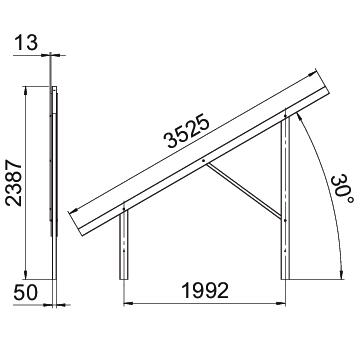

Misure

Altezza 2387 mm
Angolo α 30
Dimensione H 2387 mm
Dimensione I 1992 mm
Dimensione L 3525 mm
Larghezza 93 mm
Lughezza. 3104 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP) 84,6355 kg CO₂e
Data di rilevazione valore CO2 2025-05-21T00:00:00.000+0200
Declared Unit (LCA) Pezzo
Declared Unit Quantity (LCA) 1
Impronta CO2 (GWP) dalla culla al cancello 84,6355 kg CO2e / 1 Pezzo
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Angolo di inclinazione max Angolo di inclinazione min. N. art. Quantità Conf. Prezzo di listino IVA escl.
VT 10S FT 2689 mm 10 ° 10 ° 5901550
1 pz 177,40 CHF Prezzo / 1 pz
VT 10M FT 3110 mm 10 ° 10 ° 5901552
1 pz 207,90 CHF Prezzo / 1 pz
VT 10L FT 3489 mm 10 ° 10 ° 5901554
1 pz 215,05 CHF Prezzo / 1 pz
VT 25S FT 2517 mm 25 ° 25 ° 5901556
1 pz 187,25 CHF Prezzo / 1 pz
VT 25M FT 2898 mm 25 ° 25 ° 5901558
1 pz 217,75 CHF Prezzo / 1 pz
VT 25L FT 3236 mm 25 ° 25 ° 5901560
1 pz 216,80 CHF Prezzo / 1 pz
VT 30S FT 2732 mm 30 ° 30 ° 5901562
1 pz 190,60 CHF Prezzo / 1 pz
VT 30M FT 2779 mm 30 ° 30 ° 5901564
1 pz 221,10 CHF Prezzo / 1 pz
VT 30L FT 3104 mm 30 ° 30 ° 5901566
1 pz 228,75 CHF Prezzo / 1 pz
Accessorio

Accessori del sistema

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Palo, per fotovoltaico a terra Palo, per fotovoltaico a terra RP 1800 FT 5900106
1 pz 44,60 CHF Prezzo / 1 pz
Palo, per fotovoltaico a terra Palo, per fotovoltaico a terra RP 2300 FT 5900110
1 pz 55,65 CHF Prezzo / 1 pz
Base per fotovoltaico a terra Base per fotovoltaico a terra SF 400 FT 5900900
1 pz 31,85 CHF Prezzo / 1 pz
Bandella forata per il sistema FV a terra Bandella forata per il sistema FV a terra LB FT 5901950
10 pz 10,20 CHF Prezzo / 1 pz
Kit di viti per bandella forata Kit di viti per bandella forata SVLB 5901960
1 pz 21,95 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite con testa a gancio A4 Vite con testa a gancio A4 MS50HB M12x30 A4 1148276
50 pz 2.345,83 CHF Prezzo / 100 pz
Vite con testa a gancio A4 Vite con testa a gancio A4 MS50HB M12x60 A4 1148280
25 pz 2.870,81 CHF Prezzo / 100 pz
