Supporto premontato per montaggio modulo FV, a terra 2517 | 25 | 25
Tempi di consegna su richiesta
morepic-1 morepic-2

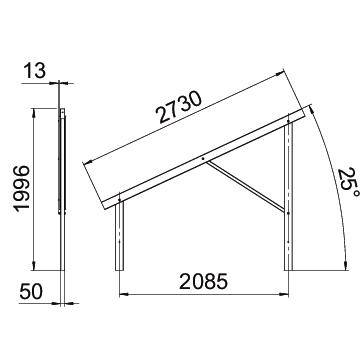

Supporto premontato per montaggio modulo FV, a terra

N. art. 5901556 | EAN 4012197394622

Descrizione del prodotto
Descrizione del prodotto
Supporto premontato nella versione piccola, media o grande, per il montaggio di sistemi fotovoltaici a terra in combinazione con profilati di supporto e morsetti terminali/intermedi. Montaggio con pali nel terreno o con basi su fondamenta in calcestruzzo.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Impronta di carbonio (PCF)
Dati tecnici

Dati tecnici

Adatto al materiale del tetto altro
Allineamento verticale
Altezza 1996 mm
Altezza modulo max. 50 mm
Altezza modulo min. 20 mm
Ancoraggio indipendente
Angolo di inclinazione max 25 °
Angolo di inclinazione min. 25 °
Angolo α 25
Canalina per cavi integrata no
Canalina per cavi opzionale sì
Colore zinco
Dimensione H 2 mm
Dimensione I 2,08 mm
Dimensione L 2,52 mm
Dimensionee 2517x91x1996
Impronta CO2 (GWP) dalla culla al cancello 70,6337 kg CO2e / 1 Pezzo
Larghezza 91 mm
Larghezza modulo max. 1310 mm
Larghezza modulo min. 990 mm
Lughezza. 2517 mm
Materiale Acciaio
Module length max. 1850 mm
Module length min. 1600 mm
Penetrazione del tetto no
Regolabile no
Superficie zincato a caldo per immersione
Tipo montaggio sistema di montaggio fotovoltaico Pavimento
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Angolo di inclinazione max Angolo di inclinazione min. N. art. Quantità Conf. Prezzo di listino IVA escl.
VT 10S FT 2689 mm 10 ° 10 ° 5901550
1 pz 177,40 CHF Prezzo / 1 pz
VT 10M FT 3110 mm 10 ° 10 ° 5901552
1 pz 207,90 CHF Prezzo / 1 pz
VT 10L FT 3489 mm 10 ° 10 ° 5901554
1 pz 215,05 CHF Prezzo / 1 pz
VT 25S FT 2517 mm 25 ° 25 ° 5901556
1 pz 187,25 CHF Prezzo / 1 pz
VT 25M FT 2898 mm 25 ° 25 ° 5901558
1 pz 217,75 CHF Prezzo / 1 pz
VT 25L FT 3236 mm 25 ° 25 ° 5901560
1 pz 216,80 CHF Prezzo / 1 pz
VT 30S FT 2732 mm 30 ° 30 ° 5901562
1 pz 190,60 CHF Prezzo / 1 pz
VT 30M FT 2779 mm 30 ° 30 ° 5901564
1 pz 221,10 CHF Prezzo / 1 pz
VT 30L FT 3104 mm 30 ° 30 ° 5901566
1 pz 228,75 CHF Prezzo / 1 pz
Accessorio

Accessori del sistema

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Palo, per fotovoltaico a terra Palo, per fotovoltaico a terra RP 1800 FT 5900106
1 pz 44,60 CHF Prezzo / 1 pz
Palo, per fotovoltaico a terra Palo, per fotovoltaico a terra RP 2300 FT 5900110
1 pz 55,65 CHF Prezzo / 1 pz
Base per fotovoltaico a terra Base per fotovoltaico a terra SF 400 FT 5900900
1 pz 31,85 CHF Prezzo / 1 pz
Bandella forata per il sistema FV a terra Bandella forata per il sistema FV a terra LB FT 5901950
10 pz 10,20 CHF Prezzo / 1 pz
Kit di viti per bandella forata Kit di viti per bandella forata SVLB 5901960
1 pz 21,95 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite con testa a gancio A4 Vite con testa a gancio A4 MS50HB M12x30 A4 1148276
50 pz 2.345,83 CHF Prezzo / 100 pz
Vite con testa a gancio A4 Vite con testa a gancio A4 MS50HB M12x60 A4 1148280
25 pz 2.870,81 CHF Prezzo / 100 pz
