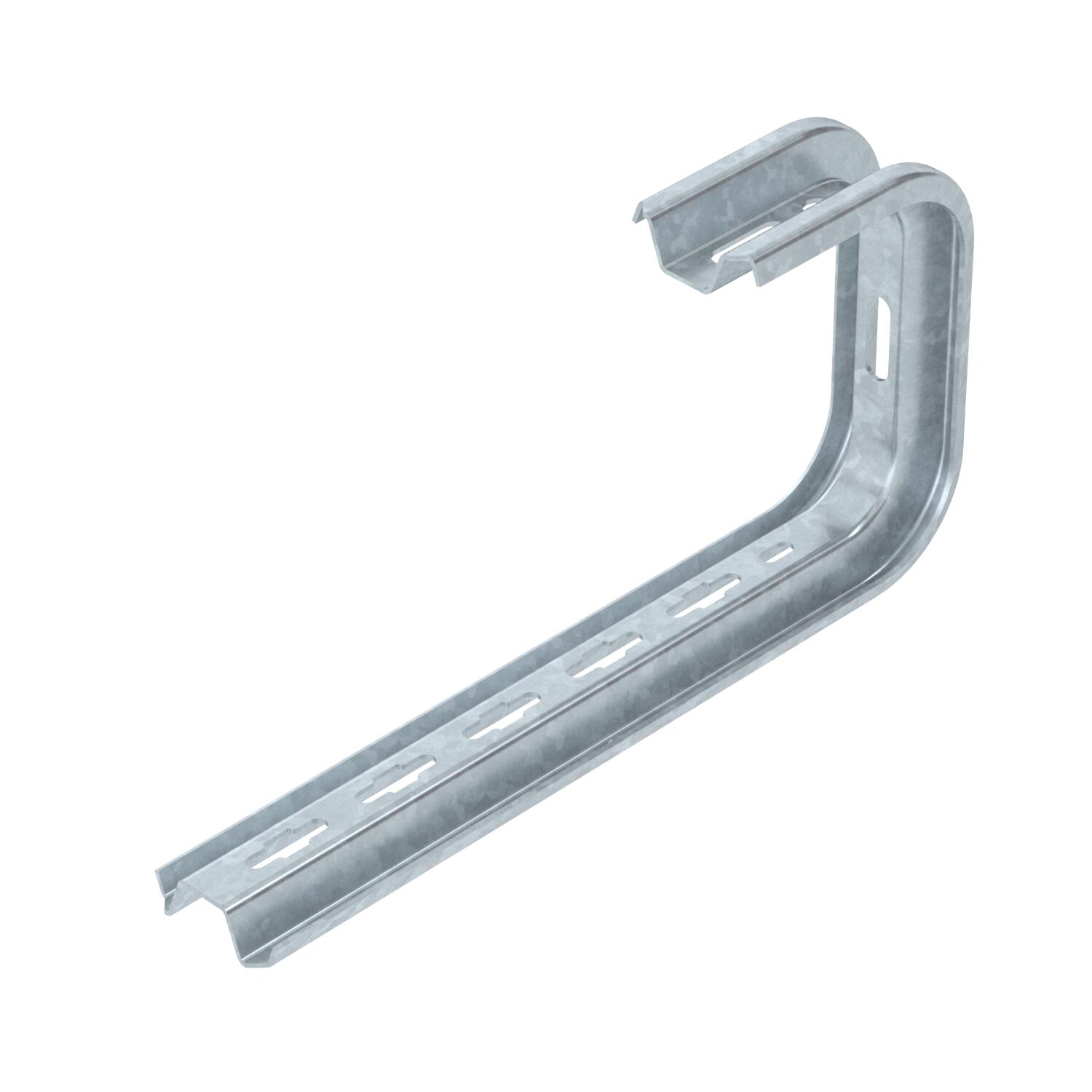

Staffa a soffitto e a parete TP FT
N. art. 6363869 | EAN 4012195076896
| N. art. / Tipo |
6363869 / TPD 345 FT
|
|---|
- Descrizione del prodotto
-
Descrizione del prodottoStaffa a soffitto e a parete TP per il fissaggio universale.
-
- Dati tecnici
-
Dati tecnici

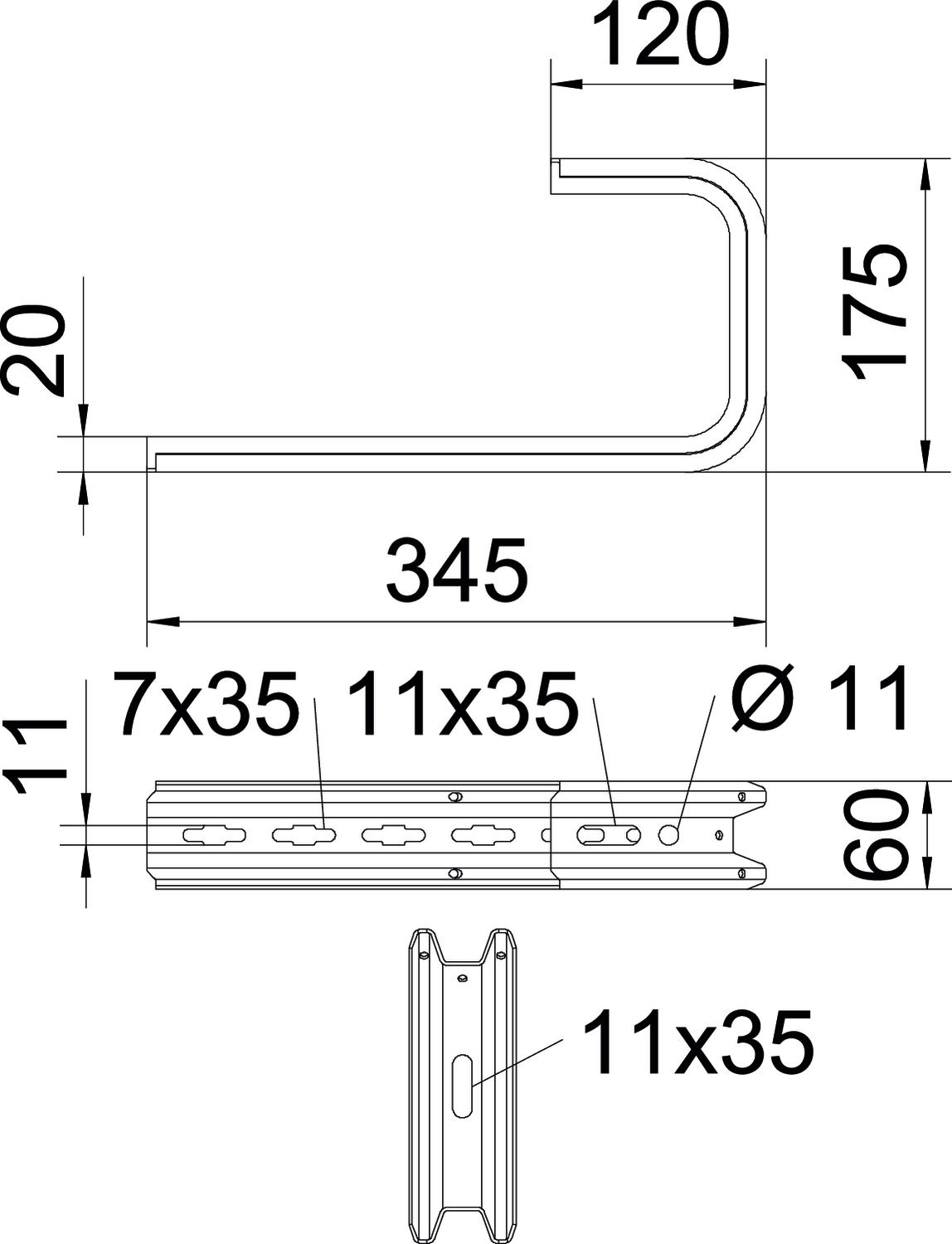

Adatto per passerelle sì Adatto per passerelle grigliate sì Adatto per passerelle portacavi sì Altezza 60 mm Colore zinco Dimensione B 345 mm Dimensione H 175 mm Dimensionee B345mm F in kN Parete 0,55 kN F in kN Soffitto 0,5 kN Impronta CO2 (GWP) dalla culla al cancello 1,7466 kg CO2e / 1 Pezzo Larghezza 345 mm Lughezza. 345 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 300 mm per larghezza min. 300 Superficie zincato a caldo per immersione Versione Staffa di sospensione (staffa C) Dati tecnici
Schema di sollecitazione staffa a soffitto TPD
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 127 090 009 6406122 100 pz 36,11 CHF Prezzo / 100 pz - Download
-
Scheda tecnica TPD 345 FT / 6363869 , 0.27MB , pdfDichiarazione di conformità UE TPD 345 FT / 6363869 , 0.13MB , pdfREACH Dichiarazione di conformità TPD 345 FT / 6363869 , 0.12MB , pdfRoHS Dichiarazione di conformità TPD 345 FT / 6363869 , 0.13MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
