Sospensione centrale per passerella grigliata A4

N. art. / Tipo

Lughezza.	35 mm

Larghezza

Diametro foro	11 mm

Dimensione B

Colore	acciaio inox

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

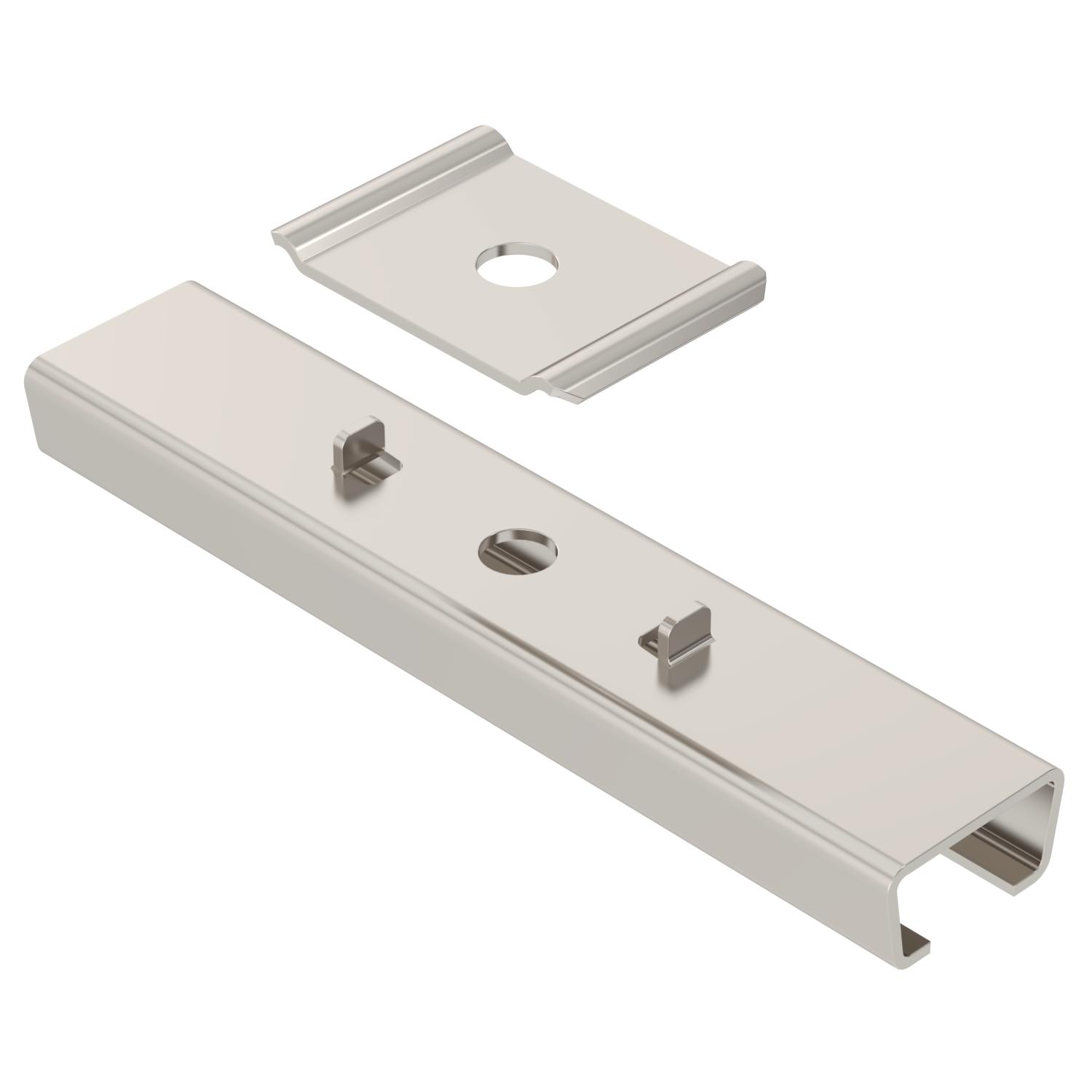

Culla centrale incluso morsetto per sospensioni di passerelle grigliate.

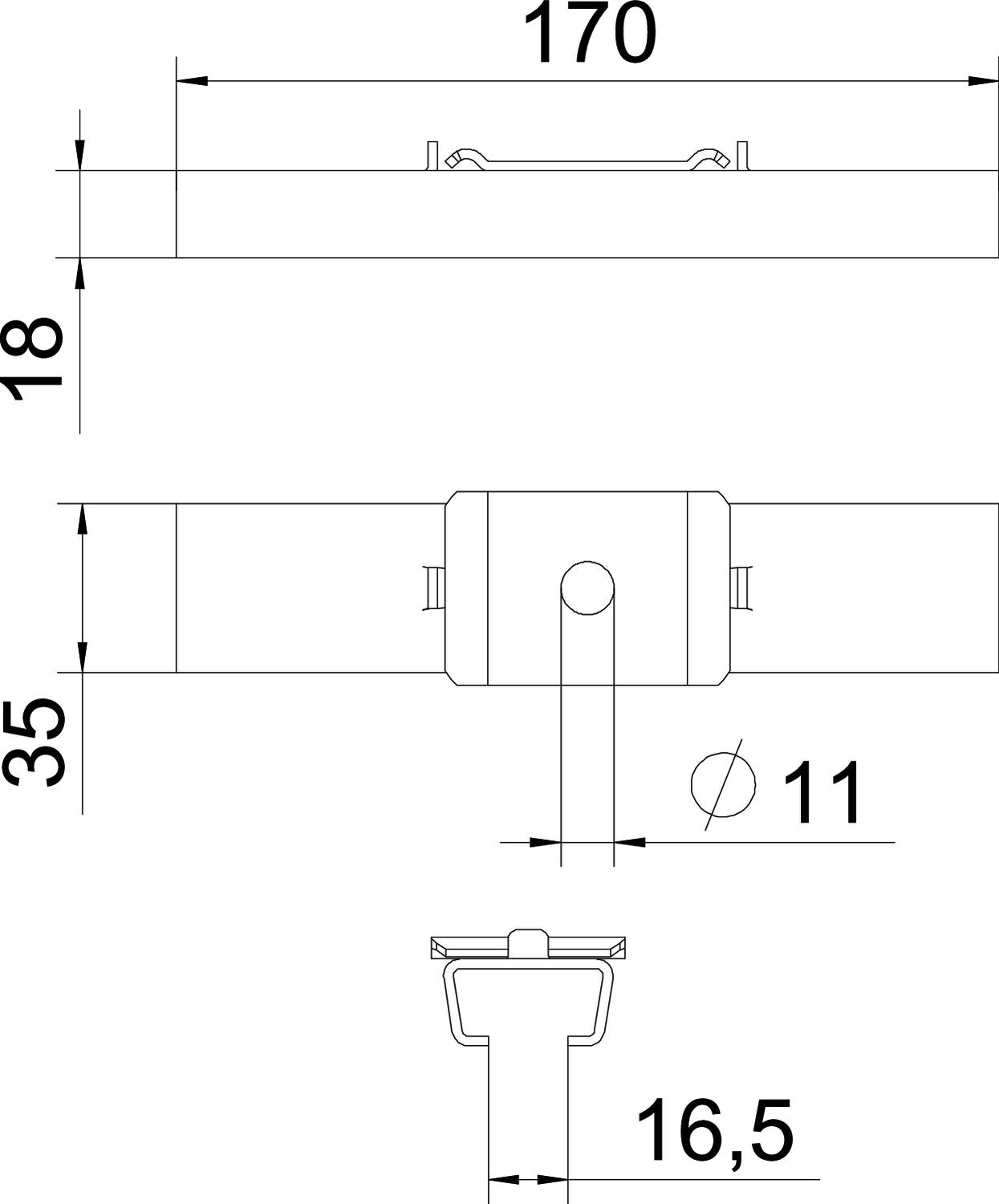

Dati tecnici

Adatto per asta filettata metrica	10
Altezza	18 mm
Colore	acciaio inox
Diametro foro	11 mm
Dimensione B	170 mm
Dimensionee	B170mm
Impronta CO2 (GWP) dalla culla al cancello	1,2347 kg CO2e / 1 Pezzo
Larghezza	170 mm

Lughezza.	35 mm
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4404
per larghezza max	170 mm
per larghezza min.	170
Regolabile	no
Superficie	non trattato, ulteriore trattamento
Versione	agganciato

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Diametro foro	Dimensione B	Colore	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GMS 170 A4	35 mm	170 mm	11 mm	170 mm	acciaio inox	6015418	pz	25 pz	19,48 CHF Prezzo / 1 pz
GMS 270 A4	35 mm	270 mm	11 mm	270 mm	acciaio inox	6015419	pz	25 pz	25,75 CHF Prezzo / 1 pz
GMS 370 A4	35 mm	370 mm	11 mm	370 mm	acciaio inox	6015420	pz	25 pz	27,39 CHF Prezzo / 1 pz
GMS 470 A4	35 mm	470 mm	11 mm	470 mm	acciaio inox	6015421	pz	10 pz	34,98 CHF Prezzo / 1 pz
GMS 570 A4	35 mm	570 mm	11 mm	570 mm	acciaio inox	6015422	pz	10 pz	44,14 CHF Prezzo / 1 pz

Download

Scheda tecnica GMS 170 A4 / 6015418 , 0.17MB , pdf

Manuale KTS cable tray systems , 1.61MB , pdf

Catalogo Cable support systems , 54.52MB , pdf

Dichiarazione di conformità UE GMS 170 A4 / 6015418 , 0.13MB , pdf

Download

Download

Istruzioni di montaggio General information on the mounting , 2.65MB , pdf

Istruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf
