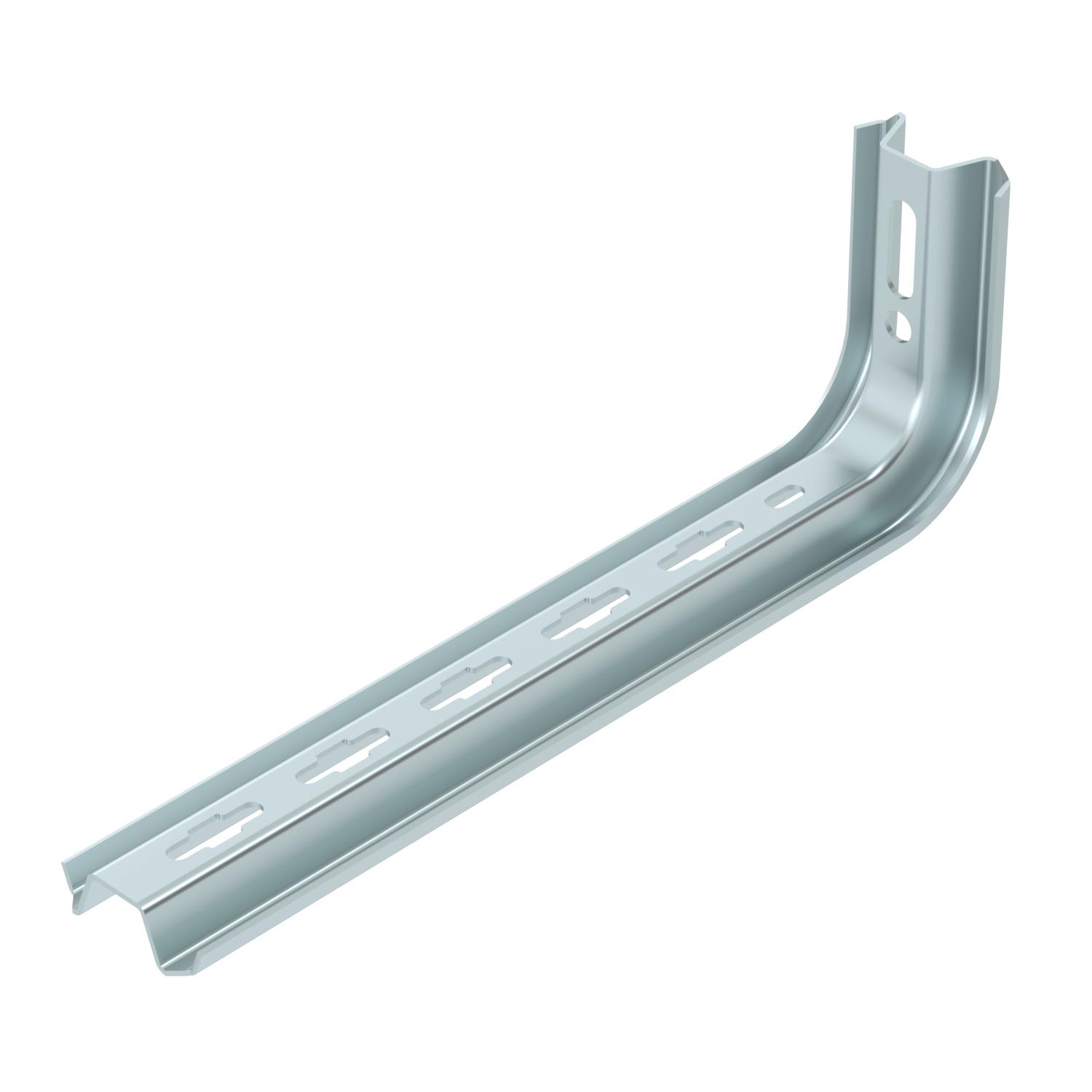

Profilato TP/mensola a parete e a profilato FS 60 | 0,55 | zinco

Profilato TP/mensola a parete e a profilato FS

N. art. 6364306 | EAN 4012196199273 | ELDAS-No. 127 080 169

N. art. / Tipo

Larghezza	60 mm

F in kN

Colore	zinco

Descrizione del prodotto

Descrizione del prodotto

Profilo TP come sospensione leggera per il
fissaggio a soffitti in calcestruzzo orizzontali, lunghezze da 145 - 645 mm. Fino a la lunghezza 345 mm il profilo puo essere utilizzato anche come mensola a parete.

In combinazione con la mensola a parete e a profilato tipo TPSA/145 è possibile realizzare un rinforzo del supporto con due punti di fissaggio. Attenzione! Se il profilato viene fissato al soffitto o se viene avvitato con un altro profilato per il rinforzo delle estremità è necessario utilizzare sempre il distanziatore tipo DS 4 per motivi di stabilità. Per il montaggio dei profili in modo di concatenazione, e da utilizzare la vite tipo FRS 10/25 S. Se il profilato viene avvitato con un altro profilato per il rinforzo delle estremità, e da utilizzare la vite tipo SKS 10/60.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Dimensionee	B345mm
F in kN	0,55 kN
Mantenimento funzionale	no

Materiale	Acciaio
per larghezza max	300 mm
per larghezza min.	300
Superficie	zincato in continuo
Versione	Mensola parete e profilato

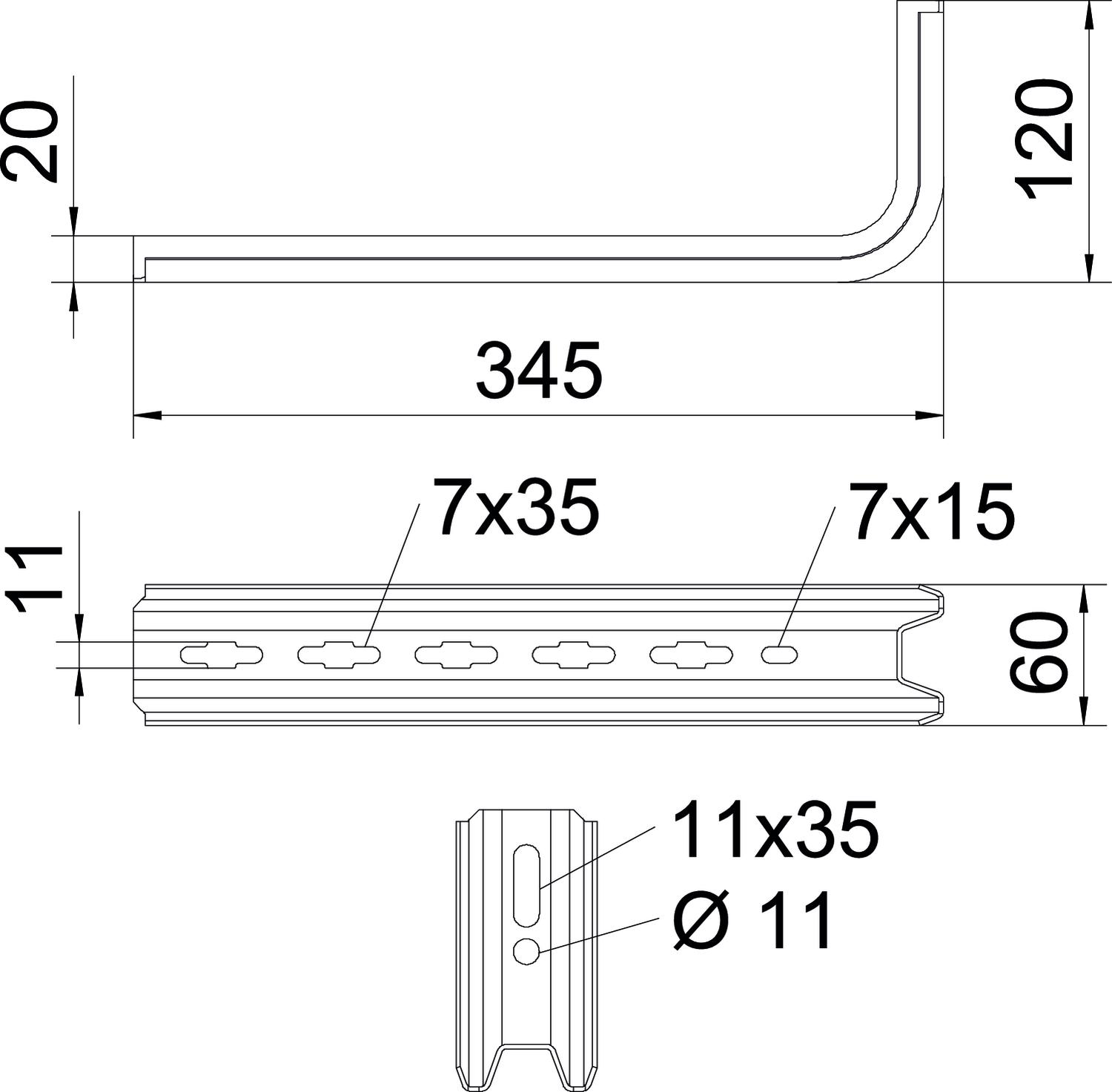

Misure

Altezza	120 mm
Dimensione B	60 mm
Dimensione H	120 mm

Dimensione L	345 mm
Larghezza	60 mm
Lughezza.	345 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	1,4016 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Pezzo

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	1,4016 kg CO2e / 1 Pezzo

Dati tecnici

Schema di sollecitazione mensola TPSA

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	F in kN	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
TPSA 145 FS	60 mm	1,5 kN	zinco	127 080 149	6364101	pz	1 pz	6,79 CHF Prezzo / 1 pz
TPSA 245 FS	60 mm	0,9 kN	zinco	127 080 159	6364209	pz	1 pz	8,64 CHF Prezzo / 1 pz
TPSA 345 FS	60 mm	0,55 kN	zinco	127 080 169	6364306	pz	1 pz	10,91 CHF Prezzo / 1 pz

Accessorio

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Calotta di protezione	TPS KS OR	127 008 409	6364625	pz	10 pz	0,93 CHF Prezzo / 1 pz
Distanziatore FS	DS 4 FS	127 009 159	6416551	pz	20 pz	2,09 CHF Prezzo / 1 pz
