Passerella SKS-Magic® 110 non forata FT

N. art. / Tipo

Lughezza.	3050 mm

Larghezza

Altezza	110 mm

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

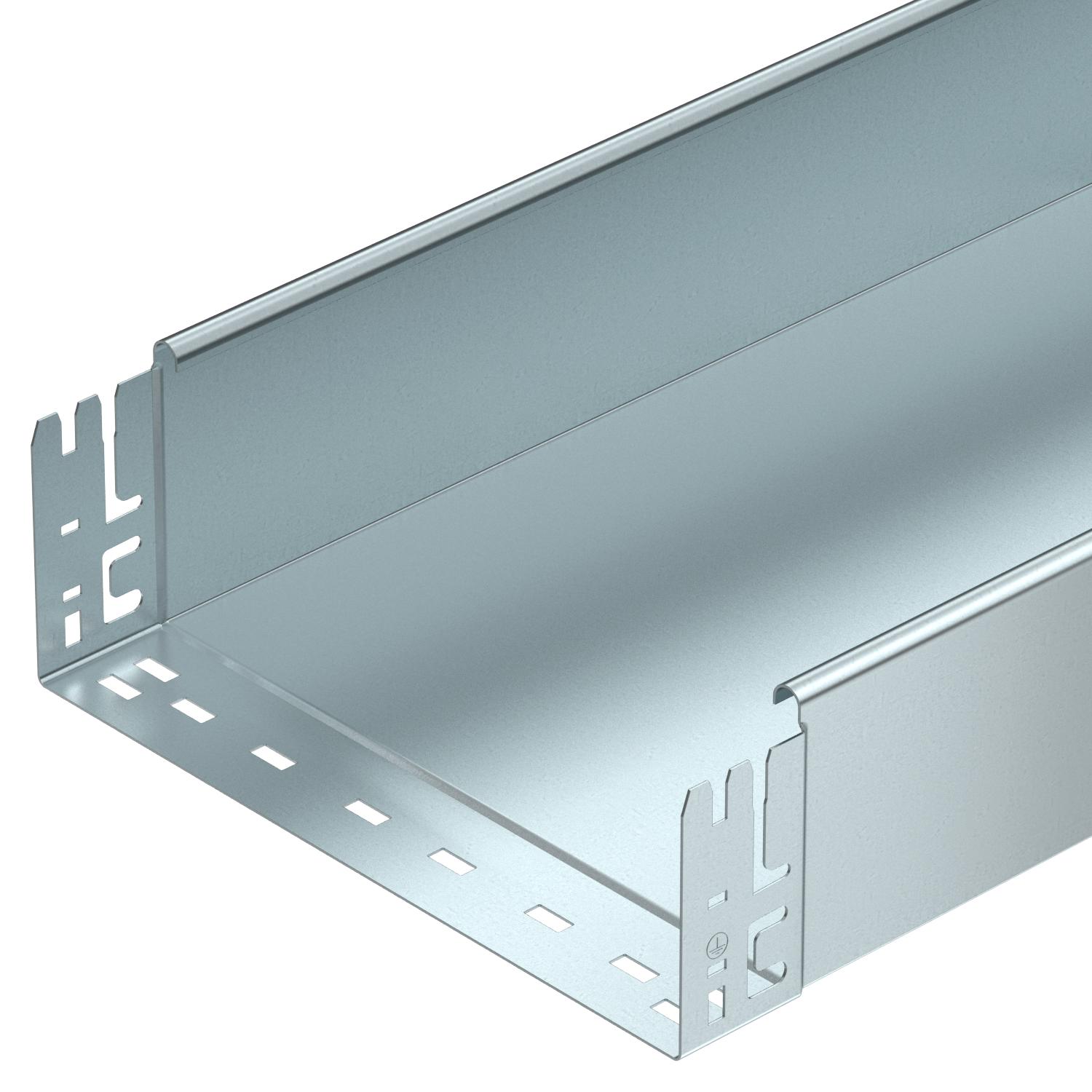

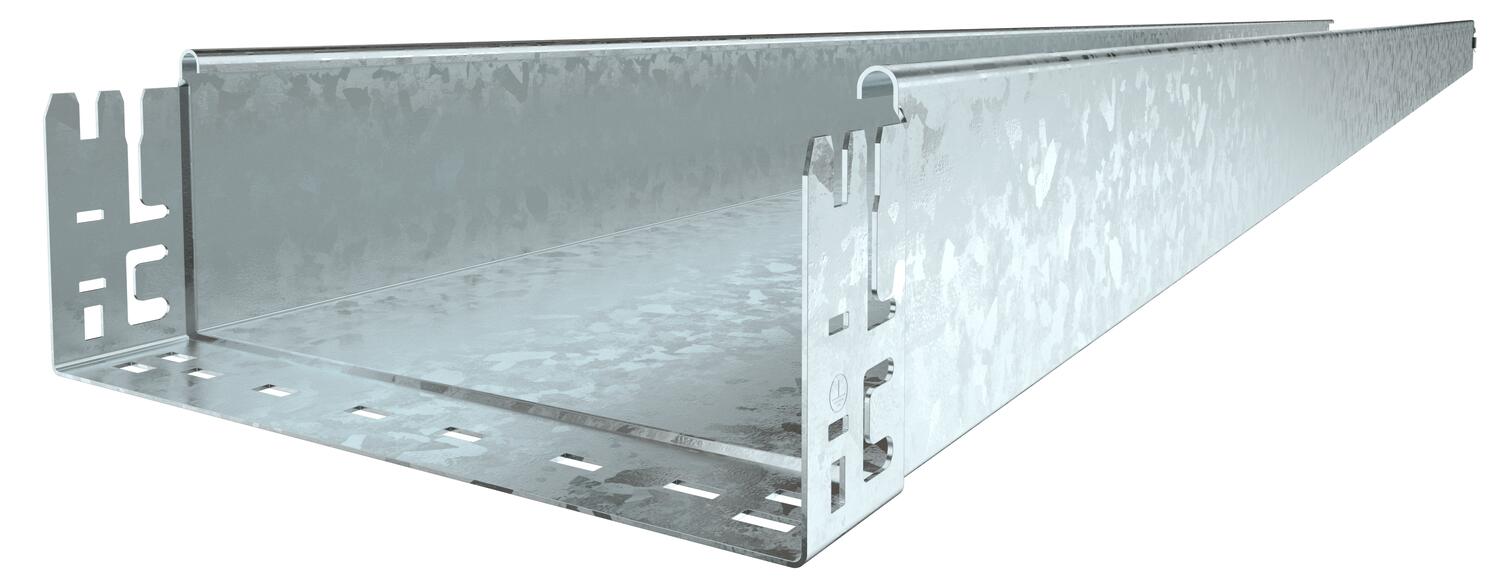

Passerella non forata con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinco
Con parte superiore	no
Dimensione B	600 mm
Dimensionee	110x600x3050
Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2,4 kN/m
Distanza tra gli appoggi 2,5 m	1,76 kN/m
Distanza tra gli appoggi 3,0 m	1,2 kN/m
Distanza tra gli appoggi 3,5 m	0,84 kN/m
Distanza tra gli appoggi 4,0 m	0,8 kN/m
Foratura laterale	no
Foratura NATO	no
Foro di montaggio nel pavimento	no

Impronta CO2 (GWP) dalla culla al cancello	22,2945 kg CO2e / 1 Metro
Larghezza	600 mm
Lughezza.	3050 mm
Lunghezza utile	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	655 cm²
Sezione utile	65500 mm²
Spessore lamiera	1,5 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKSMU 110 FT	3050 mm	100 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059853	m	3 m	88,31 CHF Prezzo / 1 m
SKSMU 115 FT	3050 mm	150 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059855	m	3 m	100,02 CHF Prezzo / 1 m
SKSMU 120 FT	3050 mm	200 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059857	m	3 m	103,33 CHF Prezzo / 1 m
SKSMU 130 FT	3050 mm	300 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059859	m	3 m	117,76 CHF Prezzo / 1 m
SKSMU 140 FT	3050 mm	400 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059861	m	3 m	136,22 CHF Prezzo / 1 m
SKSMU 150 FT	3050 mm	500 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059863	m	3 m	158,58 CHF Prezzo / 1 m
SKSMU 160 FT	3050 mm	600 mm	110 mm	1,5 mm	no	zinco	Acciaio	zincato a caldo per immersione	6059865	m	3 m	185,39 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Set giunti longitudinali Magic DD	KTSMV 160 DD	-----	6069124	pz	1 pz	51,46 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 600 FT	-----	6051472	m	3 m	113,13 CHF Prezzo / 1 m
Curva di 45° 110 FT	RB 45 160 FT	127 031 779	6036340	pz	1 pz	251,96 CHF Prezzo / 1 pz
Curva 90° 110 FT	RB 90 160 FT	127 032 299	6036842	pz	1 pz	403,39 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 110 FT	RB W 160 FT	127 032 899	6037332	pz	1 pz	465,91 CHF Prezzo / 1 pz
Derivazione laterale 110 FT	RAA 160 FT	127 031 199	6042263	pz	1 pz	164,05 CHF Prezzo / 1 pz
Raccordo a T 110 FT	RT 160 FT	127 034 019	6038332	pz	1 pz	491,61 CHF Prezzo / 1 pz
Derivazione a croce 110 FT	RK 160 FT	127 033 399	7027463	pz	1 pz	589,01 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 600 DD	127 053 969	6052724	m	3 m	113,13 CHF Prezzo / 1 m
Separatore 110 DD	TSG 110 DD	127 063 699	6062335	m	3 m	22,61 CHF Prezzo / 1 m
Curva 45° Magic 110 FT	RBM 45 160 FT	-----	6041790	pz	1 pz	235,16 CHF Prezzo / 1 pz
Curva 90° Magic 110 FT	RBM 90 160 FT	-----	6041870	pz	1 pz	377,02 CHF Prezzo / 1 pz
