Curva ad angolazione regolabile 110 FT
N. art. 6037332 | EAN 4012197342135 | ELDAS-No. 127 032 899
- Descrizione del prodotto
-

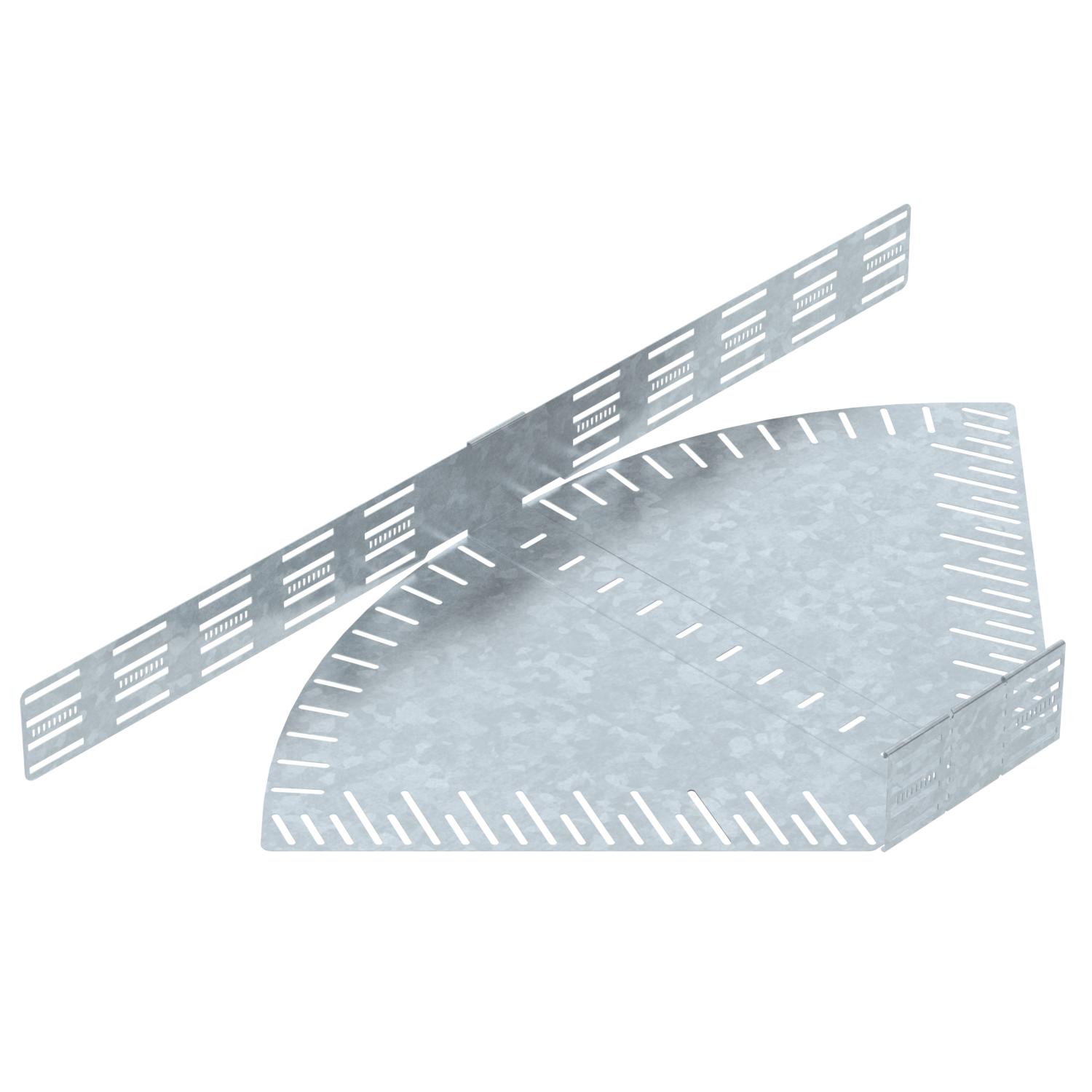

Descrizione del prodottoCurva ad angolazione regolabile per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 110 mm. Angolo regolabile 0 - 90°. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Con parte superiore no Deviazione di direzione orizzontale Dimensionee 110x600 Foratura laterale sì Foratura NATO no Forma costruttiva Curva rigida Foro di montaggio nel pavimento sì Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) regolabile Quantità viti raccomandata 24 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 1,25 mm Spessore longherone 1,25 mm Spessore materiale piastra 1,25 mm Superficie zincato a caldo per immersione Tipo di giunto sistema portacavi avvitato/fissato Versione a grande portata no Versione connettore connettore integrato Misure

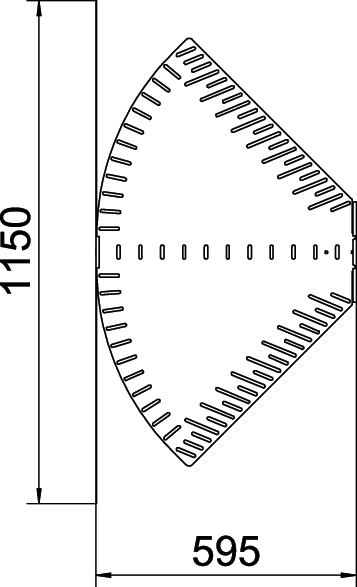

Altezza 110 mm Dimensione B 600 mm Dimensione L 1150 mm Larghezza 600 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 18,4001 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 18,4001 kg CO2e / 1 Pezzo - Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per curva ad angolazione regolabile DD
RBD W 600 DD 127 035 509 6037552 1 pz 314,32 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2
DOP A2 ----- 6035998 10 pz 75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 127 090 009 6406122 100 pz 36,78 CHF Prezzo / 100 pz - Download
-
Scheda tecnica RB W 160 FT / 6037332 , 0.20MB , pdfDichiarazione di conformità UE RB W 160 FT / 6037332 , 0.11MB , pdfDichiarazione di conformità UK RB W 160 FT / 6037332 , 0.09MB , pdfREACH Dichiarazione di conformità RB W 160 FT / 6037332 , 0.12MB , pdfRoHS Dichiarazione di conformità RB W 160 FT / 6037332 , 0.13MB , pdfIstruzioni di montaggio Latchable Magic cable tray systems , 12.24MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
